Funk-Wandsender "Flach"
Funk-Wandsender "Flach" 1-kanalig
Art.-Nr.: ..41F..
Funk-Wandsender "Flach" 2-kanalig
Art.-Nr.: ..42F..
Funk-Wandsender "Flach" 4-kanalig
Art.-Nr.: ..44F..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Not-Ruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

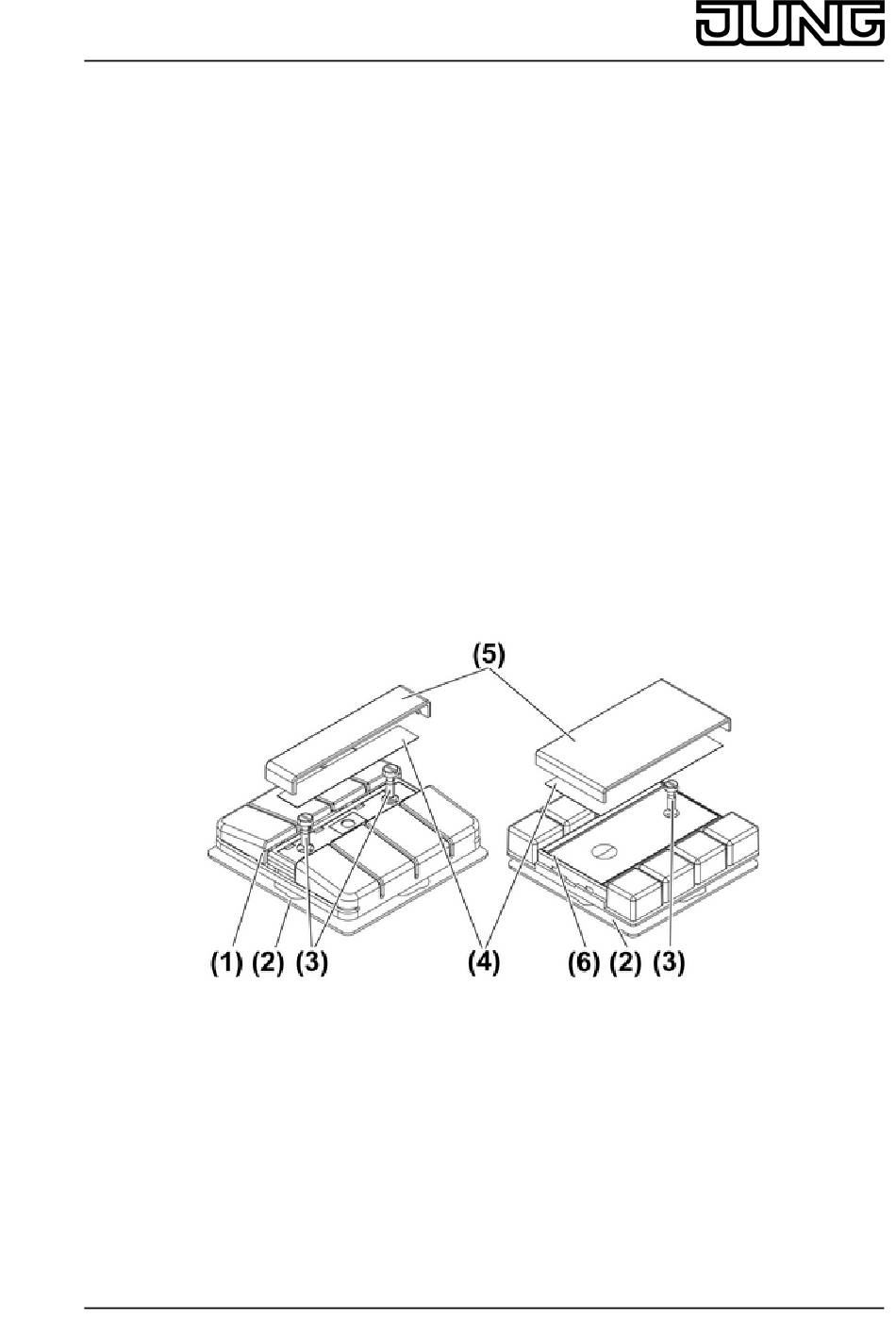

(1) Wandsender CD-Programm
(2) Bodenplatte
(3) Befestigungsschrauben
(4) Schriftfeld
(5) Schriftfeldabdeckung
(6) Wandsender LS-Programm
32532713
J:0082532713
Bild 1
1/8
09.12.2010
