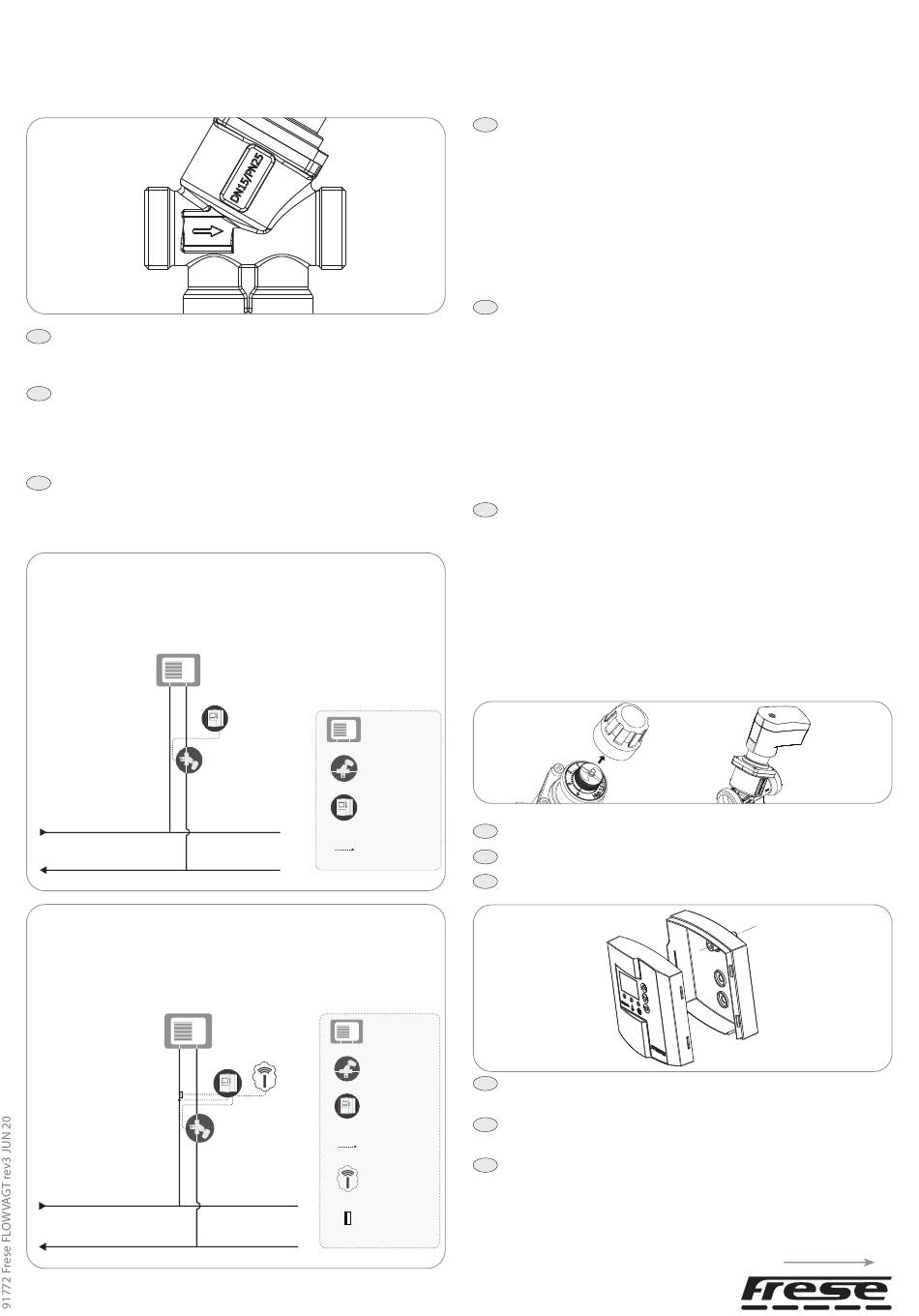

FIG 6
FIG 6: The valve is mounted in the return flow pipe of the main
EN
line. Ensure that the valve is mounted correctly relative to the
direction of flow. See directional arrow on the valve housing.
FIG 6 – Montage des Ventils:
DE
Das Ventil wird in der Rücklaufleitung der Hauptleitung
montiert. Stellen Sie sicher, dass das Ventil in Bezug auf die
Durchflussrichtung korrekt montiert wird. Siehe Richtungspfeil
am Ventilgehäuse.
FIG 6 - Montering af ventilen:
DK
Ventilen monteres i hovedstrengens returledning. Vær OBS på
at ventilen er monteret korrekt i forhold til flowretningen. Se
retningspil på ventilhuset.
FIG 7
Standard configuration
Standardkonfiguration
F
R
FIG 7
Extended configuration
Erweiterte Konfiguration
Udvidet konfiguration
F
R
- 3 -
FIG 7: Mount the digital pressure and temperature sensor in the
EN
a.
b.
c.
d.
FIG 7 – Montage von Sensoren und Antenne:
DE
a.
b.
c.
d.
FIG 7 - Montering af sensorer og antenne:
DK
a.
b.
c.
d.
FIG 8
HEATING UNIT
VARMEENHED
PRESSURE INDEPENDENT
CONTROL VALVE
DYNAMISK
MOTORVENTIL
CONTROL BOX
KONTROLBOKS
FIG 8: Mount the actuator on the valve.
EN
PRESSURE AND
TEMPERATURE SENSOR
TRYK- OG
FIG 8: Montieren Sie den Stellantrieb auf das Ventil.
DE
TEMPERATURSENSOR
FIG 8: Montér aktuatoren på ventilen.
DK
FIG 9
HEATING UNIT
VARMEENHED
PRESSURE INDEPENDENT
CONTROL VALVE
DYNAMISK
FIG 9: Mount the back panel of the controller in a suitable
MOTORVENTIL
EN
location.
CONTROL BOX
KONTROLBOKS
FIG 9: Montieren Sie die Rückwand des Controllers an einer
DE
PRESSURE AND
geeigneten Stelle.
TEMPERATURE SENSOR
TRYK- OG
TEMPERATURSENSOR
FIG 9: Monter bagsiden af kontrolboksen et egnet sted.
DK
EXTERNAL ANTENNA
EKSTERN ANTENNE
EXTERNAL
TEMPERATURE SENSOR
EKSTERN
TEMPERATURSENSOR
www.frese.eu
P/T plug on the inlet side of the valve (use the O-ring from
the plug).
If the FLOWGUARD is ordered with two digital pressure
and temperature sensors, mount the extra sensor in the
desired location.
If the FLOWGUARD is ordered with an extra temperature
sensor, mount this in the desired location.
If the FLOWGUARD is ordered with an external antenna,
mount it in the desired location.
Installieren Sie den digitalen Druck- und Temperatursensor
im P/T-Stecker auf der Einlassseite des Ventils (O-Ring des
Steckers verwenden).
Falls FLOWGUARD mit zwei digitalen Druck- und
Temperatursensoren bestellt wird, installieren Sie den
zusätzlichen Sensor an der gewünschten Stelle.
Falls FLOWGUARD mit einem zusätzlichen Temperatur-
sensor bestellt wird, installieren Sie diesen an der
gewünschten Stelle.
Falls FLOWGUARD mit einer externen Antenne bestellt
wird, montieren Sie diese an der gewünschten Stelle.
Montér den digitale tryk- og temperatursensor i trykudtags-
porten på tilgangssiden af ventilen (o-ringen fra proppen
genbruges).
Hvis FLOWVAGTen er bestilt med 2 digitale tryk- og
temperatursensorer, monteres den ekstra sensor på det
ønskede sted.
Hvis
FLOWVAGTen
er
bestilt
temperatursensor, monteres denne sensor på det ønskede
sted.
Hvis FLOWVAGTen er bestilt med ekstern antenne,
monteres denne antenne på det ønskede sted.
med
en
ekstern
