19. Thunderbolt Header
Dieser Header ermöglicht Ihnen, eine Thunderbolt-E/A-Zusatzkarte zu verbinden,
die von der Intel Thunderbolt Technologie unterstützt wird, sodass Sie bis zu sechs
Thunderbolt-fähige Geräte und einen DisplayPort-fähigen Bildschirm in einer
Reihenschaltungskonfiguration anschließen können.
1.2.2
Rücktafelanschlüsse
1
6
1.

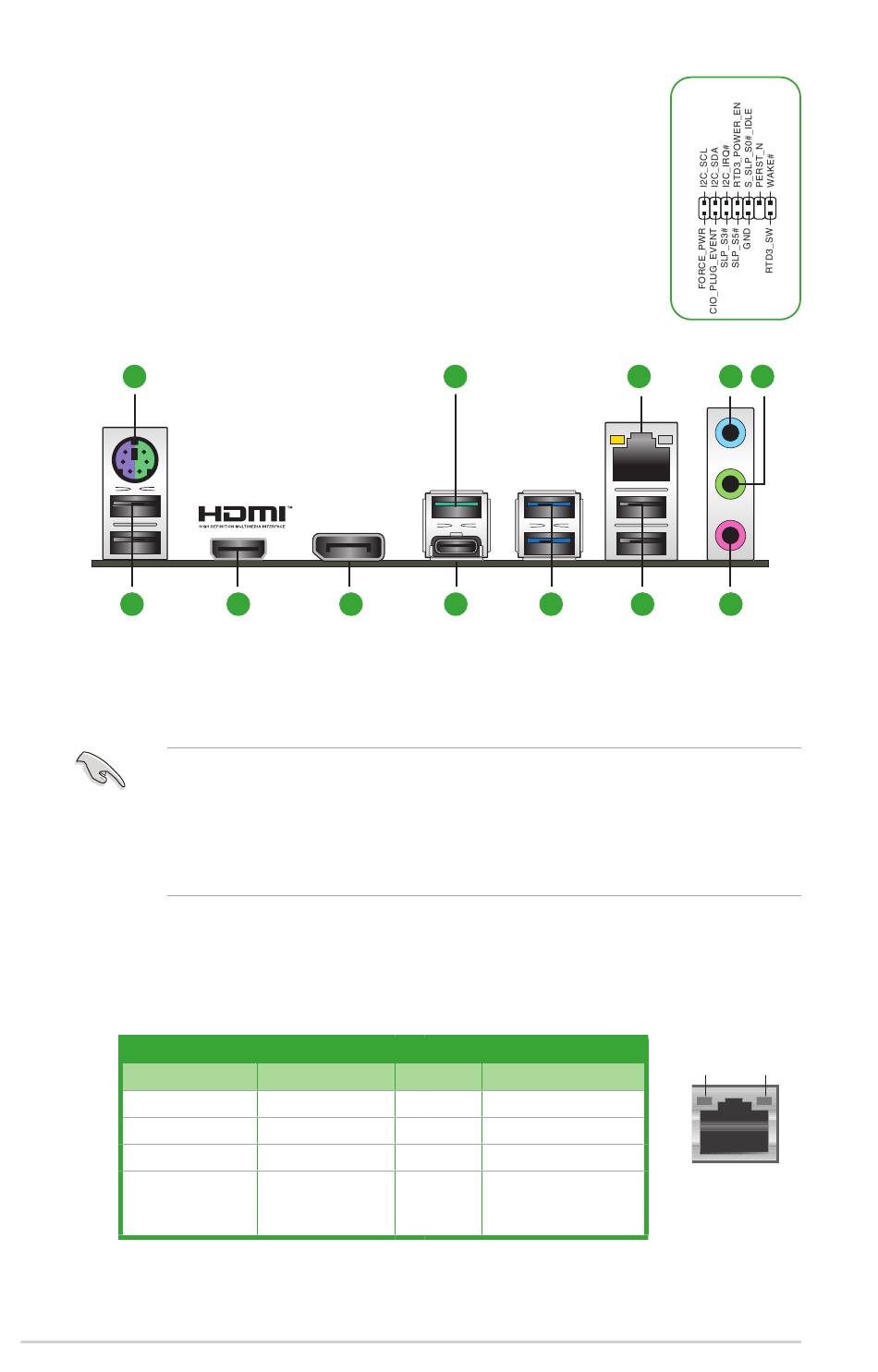

PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/Maus.
2.
USB 3.2 (Gen2) (bis zu 10 Gb/s) Anschluss (grünblau, Typ A). Dieser 9-polige Universal Serial
Bus 3.2 (USB 3.2)-Anschluss ist für USB 3.2 (Gen2)-Geräte vorgesehen.
•
•
•
3.
Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area
Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
Ethernet-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Aus
Orange
Orange (blinkend)
Orange (blinkend,
dann dauerhaft)
1-6
7
8
USB 3.2 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden.
Aufgrund des Designs der Intel 400 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.2
(Gen1)/(Gen2)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige
ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren.
Wir empfehlen Ihnen dringend, für eine schnellere Datenübertragung und bessere Leistung
alle USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen zu verbinden.
Beschreibung
Nicht verbunden
Verbunden
Datenaktivität
Bereit, um aus
dem S5-Modus
aufzuwachen
2
9
10
Speed LED
Status
Beschreibung
AUS
10 Mb/s Verbindung
ORANGE
100 Mb/s Verbindung
GRÜN
1 Gb/s Verbindung
TB_HEADER
PIN 1
3
4
5
6
11
Aktivitäts-/
Speed
Verbindungs-
LED
Ethernet-
Anschluss
Kapitel 1: Produkteinführung
LED
