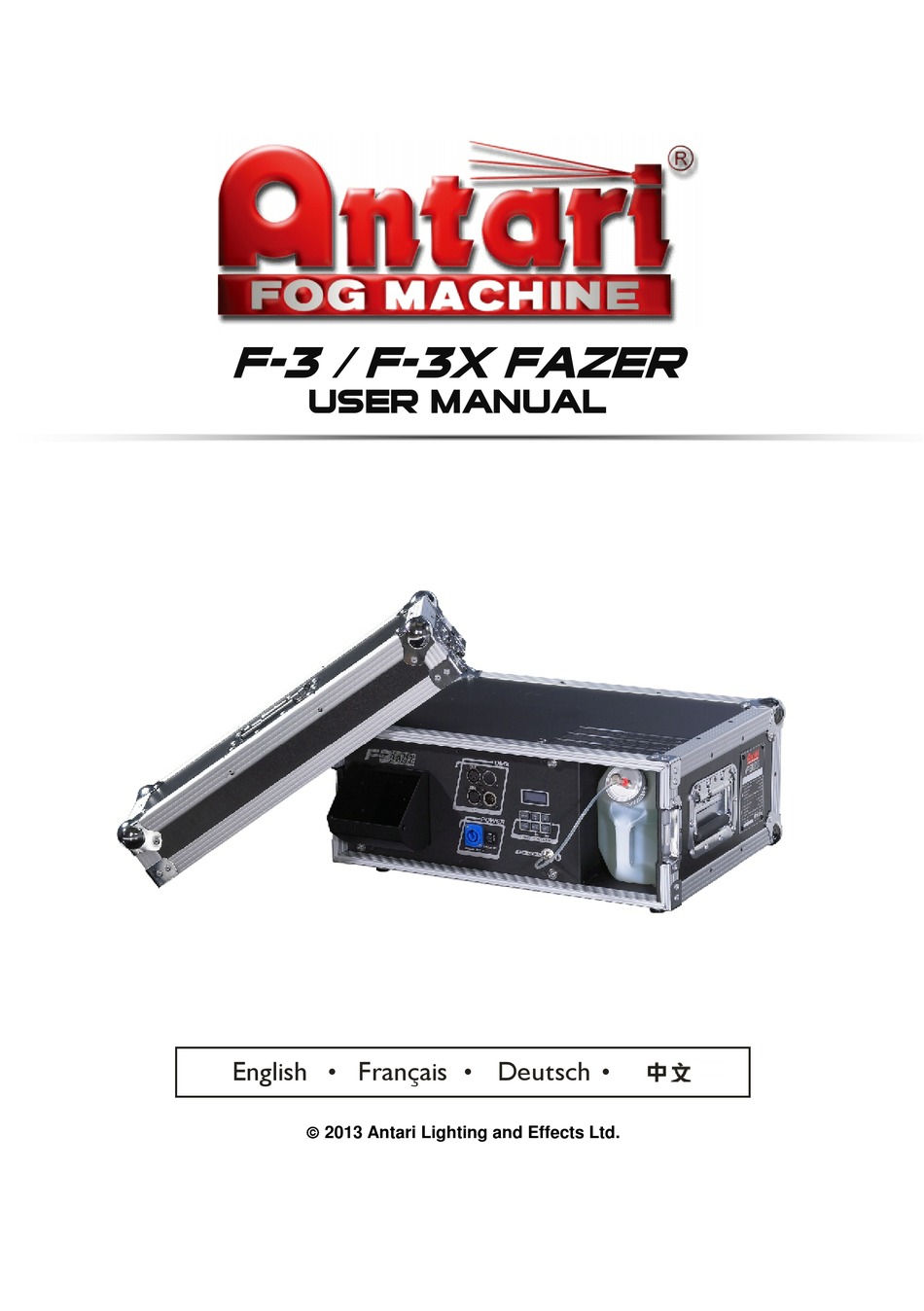

- Seite 1 F-3 / F-3X FAZER USER MANUAL English Français Deutsch • • • 2013 Antari Lighting and Effects Ltd.
- Seite 3 Antari F-3 / F-3X Fazer Machine Thank you for choosing the Antari F-3 / F-3X Fazer Machine. The F-3 / F-3X Fazer comes in a rugged and stackable flight case, which makes it durable and easy to transport. The machine is ergonomic and easy to operate. It produces the finest and driest fog and is completely silent during operation.
- Seite 4 In the event that the unit's housing or cable is damaged, do not plug it in and do not attempt to use it until after contacting your Antari dealer for assistance. The shipping carton should contain the following items: 1.
-
Seite 5: Operation
1. Open the flight case at the front of the machine. 2. Remove the silver cap from the fluid tank and pour in Antari FLG Heavy Fog Fluid. Replace the tank cap. Verifiy that the liquid pipe is porperly connected and not loose due to transportation. - Seite 6 5. The warm-up time takes around 100 seconds. While the unit is warming up, fog output will not be possible yet. After warming up, the display will indicate »Ready To Fazer«. 6. With the initial start-up of the machine, keep the button VOLUME at the control panel pressed for a longer period of time in order to reach maximum fog output volume at 100%, and also to immediately fill the liquid pipe with fog fluid from the tank.
- Seite 7 parameters are automatically stored in non-volatile memory, allowing the machine to be powered down without losing function settings. The control buttons are: FUNCTION、Up、Down、TIMER、VOLUME and MANUAL. You can program the necessary menu settings with the control panel when the display indicates »Ready To Fazer«.
- Seite 8 Press the button FUNCTION until the display indicates »Fan Speed 20%«. Use the buttons UP and DOWN to adjust the fan speed. Please note that in standby mode, the machine resets the fan speed to 20 % in order to recduce the noise production to a minimum.
- Seite 9 Switching the air pump sensor on and off There is an air pump sensor inside F-3 / F-3X. Keep pressing MANUAL button and power on F-3 / F-3X machine, until LCD screen indicates “AirPump Sensor On”. At this point, use Up or Down buttons to switch this sensor on or off. Please note the sensor is a very important protection device.
- Seite 10 6-255 = output 0-255=Speed Control volume control (20% - 100%) (2%-100%) 0-5 = off 0 = 20% speed (no output) Fog Liquid Please use the Antari FLG water-based fog liquid in order to ensure a satisfactory performance with thin fog.
- Seite 11 Very Important Notes 1. The F-3 / F-3X Fazer features a self-cleaning liquid pipe function. After operation, keep the machine connected to the mains until all liquid is drained from the liquid pipe. The cleaning takes about 3 minutes. Please clean the ventilation filter at the bottom of the machine regularly. Always make sure there are no foreign objects nor dust at the bottom that could prevent proper ventilation.
- Seite 12 Antari F-3 / F-3X Fazer Machine Vielen Dank, dass Sie sich für den ANTARI F-3 / F-3X Fazer entschieden haben. Die Maschine ist integriert in einem stapelbaren Flightcase, das für hohe Beanspruchung ausgelegt ist und den leichten Transport ermöglicht. Die Maschine besitzt ein ergonomisches Design und ist sehr benutzerfreundlich.
- Seite 13 Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, stellen Sie den Betrieb ein. Entleeren Sie den Tank vollständig, verpacken Sie die Maschine sorgfältig (am besten in der Originalverpackung) und schicken Sie sie bei Ihrem Antari- Händler ein. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
- Seite 14 Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf. Bevor Sie mit der Inbetriebnahme Ihrer Antari-Nebelmaschine beginnen, stellen Sie sicher, dass kein offensichtlicher Transportschaden vorliegt.
- Seite 15 Achtung! Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Alle anderen Nebelflüssigkeiten können unbefriedigende Erbebnisse erziehlen, Personen- und Umweltschäden verursachen oder den Verschleiß von Teilen im Geräteinneren herbeiführen. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.
- Seite 16 Wiederholen Sie diesen Vorgang nach längeren Betriebspausen und dem Nachfüllen der Nebelflüssigkeit. Bedienfeld FUNCTION VOLUME MANUAL TIMER ON [an] OFF [aus] Das integrierte Bedienfeld verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer, Intervall, Austoßvolumen sowie die DMX-Adresse und die Lüftergeschwindigkeit einstellen.
- Seite 17 Die Bedientasten lauten: FUNCTION、Up、Down、TIMER、VOLUME und MANUAL. Sie können die notwendigen Menüeinstellungen mit den Bedientasten vornehmen, wenn das Display »Ready To Fazer« [nebelbereit] anzeigt. 1. Menüeinstellungen mit der Taste FUNCTION Zeitintervalle für den Timer-Betrieb einstellen Drücken Sie die Taste FUNCTION, bis auf der Anzeige »Interval Set« [Intervall einstellen] erscheint.
- Seite 18 Beachten Sie, dass die Maschine die Lüftergeschwindigkeit im Standby-Betrieb auf 20 % zurücksetzt, um die Geräuschentwicklung auf ein Minimum zu beschränken. DMX512-Adresse einstellen Drücken Sie die Taste FUNCTION, bis auf der Anzeige "DMX 512" [DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die DMX- Startadresse einzustellen.
- Seite 19 Display zeigt »Airpump On« [Pumpensenor An]. Verwenden Sie die Tasten UP und DOWN, um den Sensor zu deaktivieren [Anzeige »Airpump Off«] und wieder zu aktivieren [Anzeige »Airpump On«]. Beachten Sie jedoch, dass der Sensor eine wichtige Schutzvorrichtung ist und für einen ordnungsgemäßen Betrieb immer aktiviert sein sollte. Drücken Sie die Taste VOLUME , um Ihre Einstellung zu speichern und den Einstellmodus zu verlassen.
- Seite 20 DMX512-Einstellungen Der F-3 / F-3X verfügt über ein DMX512-System. Für den Anschluss an einen DMX- Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über zwei Steuerkanäle im Ausstoß und in der Lüftergeschwindigkeit reguliert werden. Die Kanäle bewegen sich innerhalb der DMX-Werte 0 bis 255.
- Seite 21 Nebelflüssigkeit Bitte verwenden Sie die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, um ein zufriedenstellendes Ergebnis zu erhalten. Wichtige Hinweise 1. Der Flüssigkeitsschlauch der Maschine ist selbstreinigend. Trennen Sie die Maschine nach dem Betrieb noch nicht vom Netz, bis der Flüssigkeitsschlauch vollständig entleert ist.
- Seite 22 Antari F-3 / F-3X Fazer Machine Nous vous félicitons pour l'achat de votre nouveau Antari F-3 / F-3X Fazer. Le F-3 / F-3X Fazer est livré dans un flightcase trés stable. La machine est trés ergonomique et facile à maintenir. La machine produit de fumée trés fine et marche sans bruit.
- Seite 23 Ne jamais mélanger des liquides inflammables gazeux ou huileux avec le liquide à fumée. Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. S’il vous plaît, n’utilisez pas d’autres liquides.
- Seite 24 Opération 1. Ouvrez le flightcase à l'avant de la machine. 2. Enlevez le couvercle argenté du réservoir et remplissez le réservoir de liquide Antari FLG Heavy Fog Fluid. Refermez le réservoir. Assurez-vous que le tuyau de liquide est connecté correctement.
- Seite 25 5. Le temps de chauffage prend environ 100 secondes. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Quand la temps de chauffage est terminé, l'écran indique »Ready To Fazer« et émission de fumée est possible. 6.
- Seite 26 Panneau de Contrôle FUNCTION VOLUME MANUAL TIMER ON [marche] OFF [arrêt] Le panneau de contrôle intégré est équipe d'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Le panneau de contrôle permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité...
- Seite 27 Appuyez sur le bouton FUNCTION jusqu'à l'écran indique »Duration Set« [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 5 à 200 secondes. Réglage de la volume de fumée pour le fonctionnement timer Appuyez sur le bouton FUNCTION jusqu'à...
- Seite 28 et l'appareil compte les secondes à partir de 0. Pour désactiver le mode Timer, appuyez sur le bouton MANUAL. La machine peut produire de fumée continue sans réchauffer. Fonctionnement continu Pour activer le mode continu, appuyez sur la touche VOLUME. L'écran indique »Volume«...
- Seite 29 Remarque : Durant le compte à rebours vous pouvez l'abandonner en appuyant le bouton A、 VOLUME. Après, le bloc de chauffage et le ventilateur fonctionnent autre fois. Une fois que la pompe arrêt à marcher, la pompe ne peut pas être reactivée. Quand la pompe continue à...
- Seite 30 Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. Notices importantes 1. Le F-3 / F-3X Fazer est equipé avec une fonction auto nettoyant. Aprés de l'utilisation, maintener la machine en service jusqu'à tous le liquide est disparu. La nettoyage dure environ 3 minutes 2.
- Seite 31 Caractéristiques Techniques Modèle F-3 / F-3X Alimentation AC 100~120 V, 50/60 Hz ou AC 220~240 V, 50/60 Hz Chauffage 800W / 850 W Volume d'émission env. 85 m³/min. Consommation de liquide 5 hors/litre Temps de chauffage 90 secondes Contenu du réservoir 2,7 litres / 2,8 litres Poids 20,5 kg...
- Seite 32 非常安全，輕易的達到最滿意的薄透型煙霧效果，也使的機器的使用壽命更為延長。 請保持機器乾燥，於室內外均可使用。 使用前請小心判定電壓及伏特數，並應配合接地型插座使用。 不使用時請拔掉電源插頭，以關閉機器。 本產品之設計為不防水，遇潮濕浸水或煙霧油滲出時請即刻拔掉插頭並擦拭機器。 機器內部並無一般使用者可變動之結構，請勿任意拆解及做任何更改的動作，否則可能造 成起火的危險！ 機器僅限成人使用，安裝煙霧機之地點應避免兒童可處及之出，請於用畢時移除電源。 請將煙霧機放置於通風良好的地方，為確保適度通風，機器的上方及周圍請預留 50cm 空 間。 請勿在高溫的環境下使用機器。 請勿將任何可燃性液體( 例如油脂, 瓦斯, 香水)，放置於煙霧油槽中，並請使用前詳細閱讀 說明書。 請使用代理商所推薦的 Antari 原廠高品質 FLG 濃煙霧油。 若您的 Antari 機器有任何不當運轉情況時，請即刻停止使用，倒出煙霧油，仔細包好本產 品 (建議以原包裝) 送至代理商或經銷商處維修。...
- Seite 33 請記得在運送或郵寄本產品前，確定完全傾倒出所有在油桶中的煙霧油。 煙霧油不能飲用，誤飲時，如有任何不適請立即就醫，若不甚接觸眼睛，請以清水清洗。 在使用本機之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示. 請打開包裝確認機器運作的所有設備齊全，並檢查是否有任何在運送過程中造成的損傷，如果 有發現損壞，請勿插電使用，並請立即向 Antari 經銷商聯絡。 機器出廠時應包含以下物件: F-3 / F-3X 機器含飛行箱一部 專業電源線一條 2 米 煙霧油桶一個 使用說明書一本 拆開包裝，小心的移除所有的 PE 和塑膠袋。 將煙霧機平放至一個平坦的位置, 並確認機器底部的進氣口沒有任何雜物或塵土 。 打開機器前方的飛行箱蓋。 取下機器正面的銀色油桶蓋，注入 F-3 / F-3X 專用的 FLG 濃煙霧油，並仔細蓋上油蓋。 並再次確認油管的連結未因運輸而造成鬆脫。任意使用其他廠牌煙霧油，可能造成品質不 良的煙霧，嚴重時會影響使用者身體健康或污染環境,更容易導致機器內部零件腐蝕。因使 用其他煙霧油所造成的損壞不在保固範圍之內。 將專業電源接頭的卡榫準確牢固地插入正確的接點，並再次確認電壓規格，將電源線插在 有接地的插座上。 此機器不設有其他電源開關，當機器電源線連結插座後，機器即開始加熱，進行機器的使 用前準備，此時液晶螢幕上會顯示 “ Warming Up “...
- Seite 34 本 F -3 煙霧機加熱時間約需要 100 秒，當機器加熱完成後，液晶螢幕會顯示 “ Ready To FAZER “ 控制面板操作說明 FUNCTION VOLUME MANUAL TIMER...
- Seite 35 Antari F -3 的控制面板上共有 6 個按鍵，分別是 FUNCTION、Up、Down、Timer、Volume 和 Manual。使用者可以隨著喜好而設定以下功能： 當機器預熱完成時，LCD 螢幕會顯示 “ Ready To Faze “ 首次使用此 F-3 / F-3X 機器時，當 LCD 液晶螢幕顯示「Ready To Faze」時，按住 VOLUME 鍵約 325 秒，讓機器以 100%煙霧量輸出，以協助空油管能盡速吸取煙霧油，再按一次 VOLUME 鍵煙霧即馬上停止。 在機器搬運後或重新添加煙霧油後，開始使用此 F-3 / F-3X 機器時，也能利用按壓此 VOLUME 鍵，以協助空油管能盡速吸取煙霧油，但須先調整「Volume Out」的煙霧輸出量為...
- Seite 36 此控制有記憶功能, 能自動記憶定時模式在機器中，在下次開機後，能重複繼續使用 甲、 直到清除或重新設定為止。 此機器在 2%與 100%煙霧量之間，能無間斷的連續噴煙，中間不需停機再次加熱。 乙、 當 LCD 螢幕顯示「Ready To Fazer」時，按 FUNCTION 鍵四下, LCD 螢幕會顯示 「Volume Out」。在此模式之下，使用者透過 箭頭 Up (上)與 Down (下)來調整煙霧輸 出量（範圍是 2%到 100%）當 LCD 螢幕顯示「Ready To Faze」時按下 VOLUME 這個 鈕則能啓動輸出量模式，而在機器運作時按一次 MANUAL/OFF 則能解除輸出量控制。 附註： 此控制非常有智慧，能自動記憶輸出量在機器中，在下次開機後，能重複繼續使用， 甲、 直到清除或重新設定為止。 此機器在...
- Seite 37 此機器會記憶關機前的動作，當此功能為「On」時，機器關機後在開機後會繼續執行關機 前的動作。例如關機前機器是運作在計時模式下時，那麼關機後再開機便會等機器加熱完 成後繼續運作計時模式。 F-3 / F-3X 機器內配有空氣幫浦偵測器。持續按住 Manual 鍵再送電啟動機器，直到 LCD 液晶螢幕顯示「Airpump Sensor On」，此時可以按 Up (上) 或 Down (下)鍵來切 換此偵測器的開或關。請注意！此偵測器是一重要保護裝置，正常使用模式下，請確認此 偵測器是保持在 On (開啟)的模式。完成設定後，按 VOLUME 鍵可以讓機器記憶最後的 設定並離開設定模式。 當 LCD 螢幕顯示「Ready To Fazer」時，按住 MANUAL/OFF 3 秒機器會進入「Power Off 」模式便開始倒數 3 分鐘，3 分鐘倒數完畢後會停止熱管加熱、風扇運轉、AIR PUMP 動作，LCD 螢幕便顯示「Power Off 」。 附註：...
- Seite 38 操控 在連接 DMX 系統時機器，不支援機器面板的控制器的操作。 此 F-3 / F-3X Fazer 機器內鍵有 DMX 功能，操作面板上具備有 3 Pin 和 5 Pin 兩組公母 DMX 連結座。每台 F-3 / F-3X 佔用 2 個頻道，DMX 1 為輸出量，DMX 2 為風扇。請參考圖示： 100 % 100 % 20 % DMX 1 DMX 2 煙霧油...
- Seite 39 技術規格 Model F-3 / F-3X 電壓 A C 100~120 V , 50/ 60 H z or A C 220~240 V , 50/ 60 H z 功率 800瓦 /850 瓦 輸出量 3, 000 cu. ft /分 (approx. 85 m ³ / m i n. ) 耗油量...
- Seite 40 C08F30005...
