5.4.2.2 Durchführung / Wand-Flansch (6ACCFL01.0301-000)
Information:
Dieses Zubehör ist kompatibel mit den folgenden Größen des FT50:
• 15,6" Panel
• 21,5" Panel
Der Flansch kann sowohl zur Befestigung des Panels an Rohrvorrichtungen verwendet werden als auch als Wand-
halterung dienen. Beide Varianten werden im Folgenden beschrieben.

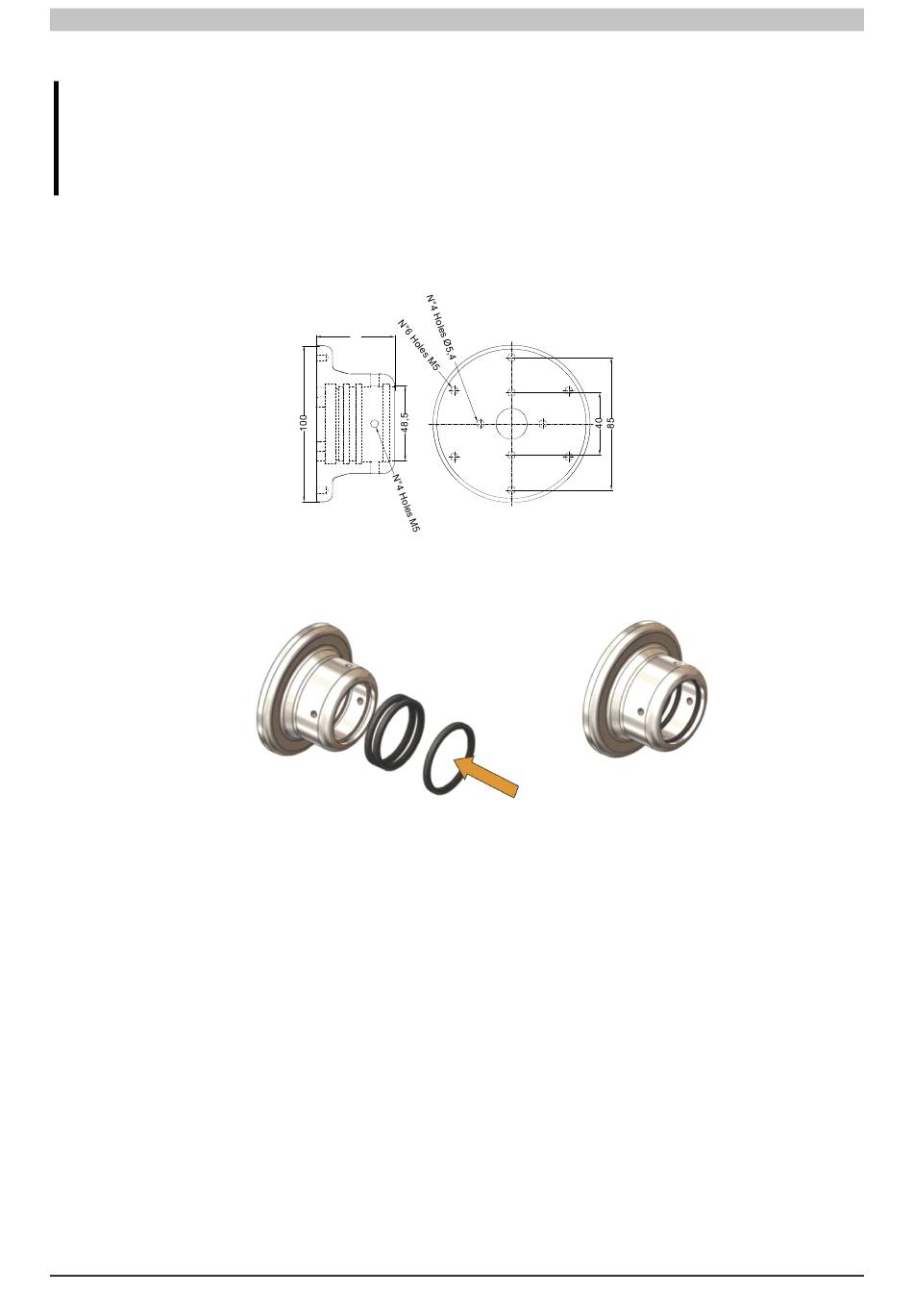

Abmessungen

Anleitung (Rohrvorrichtung-Halterung)

1. Dichtringe in den Flansch einsetzen
2. Die runde Panel-Dichtung an das Panel anbringen (siehe
3. Die Flanschdurchführung inkl. Dichtringe aufsetzen.
4. M22 Mutter festschrauben (Drehmoment: 10 Nm).
Power Panel FT50 Anwenderhandbuch V1.19
50
"Allgemeine Informationen" auf Seite
Montage
36).
