SRc5P und SRc Doppelempfänger

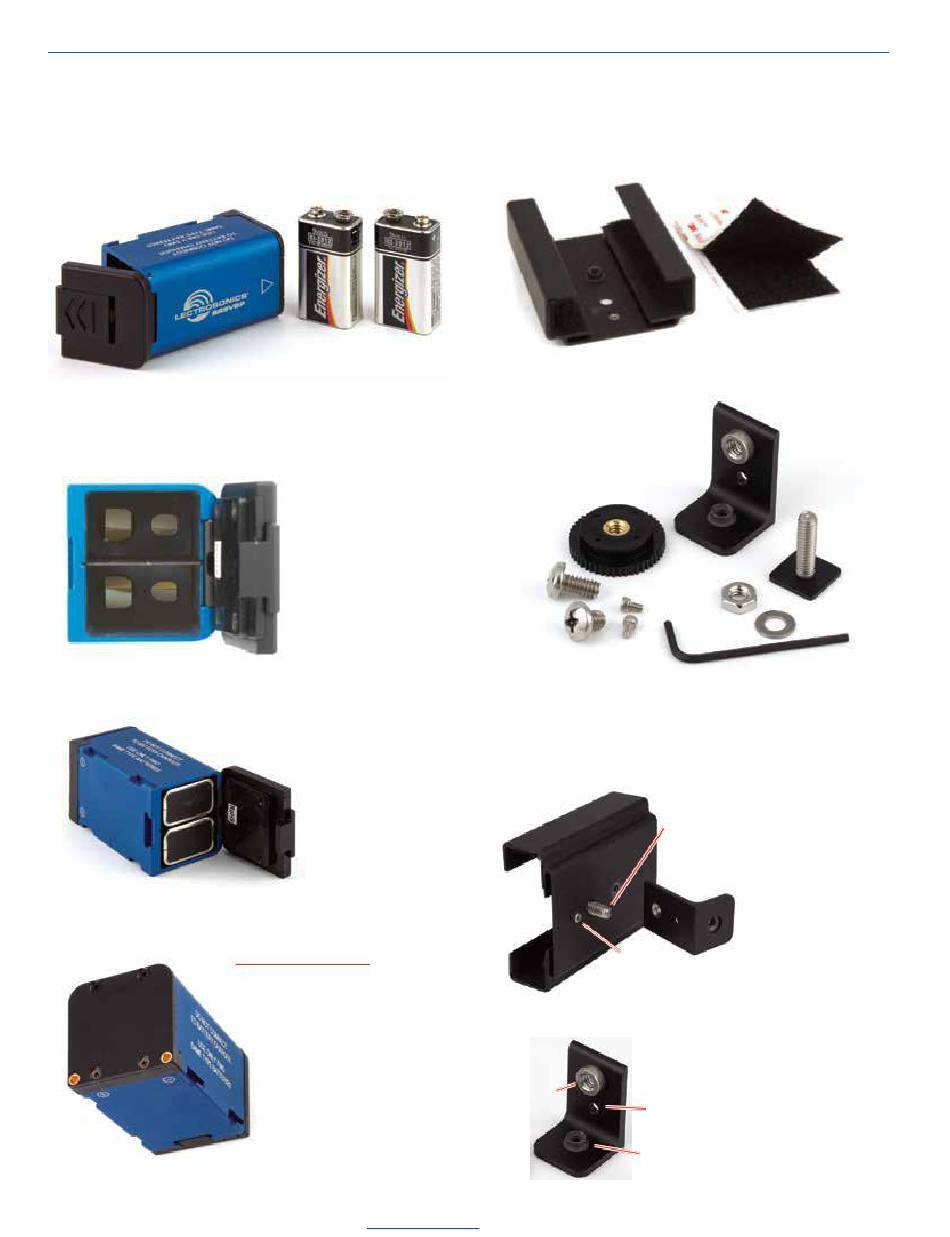

SR9VBP 9-Volt-Batterieadapter
Dieser optionale Adapter wird auf den Batterieschlitten
montiert und dient als primäre Stromquelle oder als
Batterie-Backup für eine externe Stromversorgung. Das
Gehäuse und die Tür sind aus maschinell bearbeitetem
Aluminium gefertigt.
Schieben Sie die Verriegelungsplatte in der Mitte der Tür
nach außen und schwenken Sie die Tür auf, um Zugang zu
zwei 9-Volt-Batteriefächern zu erhalten. Polaritätsbarrieren in
jedem Batteriefach schützen vor dem Einlegen der Batterie
nach hinten. Die Schaltung ist auch elektrisch geschützt.
Eine Druckplatte auf dem Batteriefachdeckel drückt die
Batteriekontakte zusammen, um eine feste Verbindung
mit den Batterien aufrechtzuerhalten.
Die mechanischen und elektrischen Verbindungen sind
die
gleichen
wie
bei
Videokamerabatterien.
© Lectrosonics.de, Waldstr. 4, D-65307 Bad Schwalbach, info@lectrosonics.de, +49 (0)6124-6041000
den
wiederaufladbaren
VORSICHT: NICHT
AN EINE BATTERIE
ANSCHLIESSEN
LADEGERÄT. NUR ZWEI
VERWENDUNG
BATTERIEN DES GLEICHEN
TYPS.
SRSLEEVE-Befestigungsadapter
Diese Hülle wird mit Klettverschlussmustern zur Befestigung
eines Empfängers der SR-Serie auf einer flachen
Oberfläche von Kamera, Wagen, Rack usw. geliefert. Die
Hülse ist so bemessen und ausgekleidet, dass sie in
vertikaler oder horizontaler Position gut sitzt.
SRHARDWARE-Montageadapter-Kit
Klammer
S/N 26739
Flügelmutter
ARTIKELNUMME
R P1241-1
Lange
Pfanne
Kopfschraub
e
S/N 28876
Kontermutter
S/N 28898
Kurzer
Schwenk
Kopfschrau
be
Haltestifte
S/N 28898
S/N 28865
Für eine vertikale Montage befestigen Sie den rechten Winkel
an der Unterseite der Hülse.
Lange Pfanne
Kopfschraube
Haltevorrichtung anbringen
Stift zum Halten der Klammer
von rotierenden
1/4-20
Haltestift
Einpressmutter
Eröffnung
1/4-20 Clinch
pressnut
Kalter Schuh
Montagefuß
S/N 26752
Unterlegscheibe
S/N 28912
Innensechskantschl
üssel
S/N 35931
S/N 28873
Die Halterung bietet
zwei verschiedene
Befestigungsmuttern.
Die Standard-
Einpressmutter wird zur
Befestigung der Hülse
verwendet. Die Spann-
Überwurfmutter wird zur
Befestigung des
Kameraschuh
Montagefusses
verwendet.
