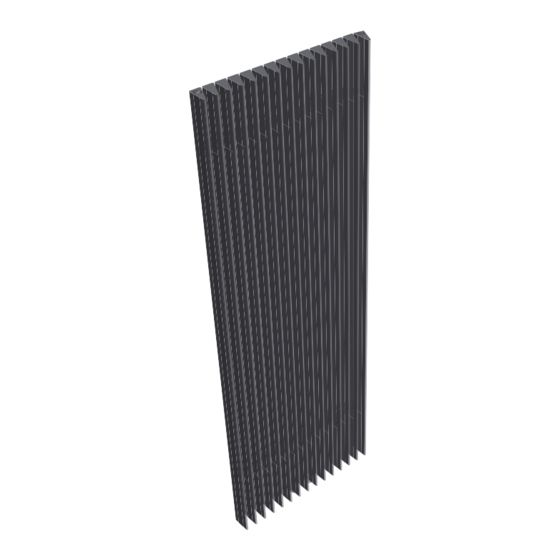

IGUANA APLANO
Montagehandleiding
Instructions de montage
Montagehinweis
Mounting instructions
code 5090.1111
Code 5094.425
1
APLW
> OPTIE > OPTION
code 5090.1110
Code 5094.427
Code 5090.1111
Standaard
Standard
1a
> AFMETINGEN > DIMENSIONS
> ABMESSUNGEN > DIMENSIONS
code 5090.1119
L
30.0 41.0 52.0 63.0 74.0 85.0
C
16.0 27.0 38.0 49.0 60.0 71.0
1b
2x
2
Ø 10 mm
13
27200.20000131 - 1004 - Jaga N.V.
