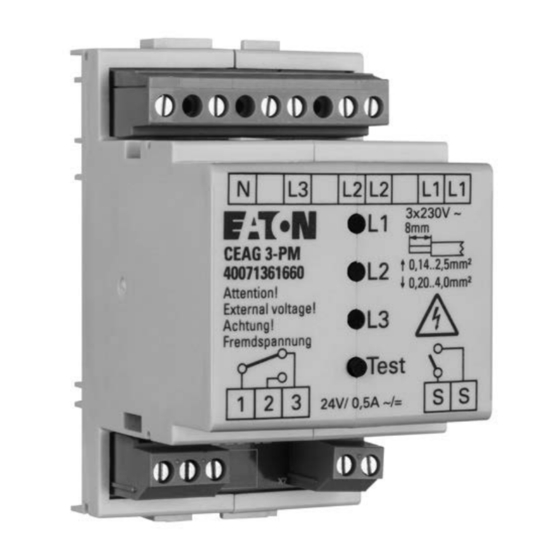

- Seite 1 CEAG 3-PM Modul CEAG 3-PM Module Montage- und Betriebsanleitung Mounting and Operating Instructions Zielgruppe: Elektrofachkraft gem. EN 50110-1 Target group: Qualified electricans in accordance with EN 50110-1...
-
Seite 2: Inhaltsverzeichnis
General Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
Seite 3: Sicherheitshinweise
SAFETY INSTRUCTIONS • Das elektronische Überwachungs-/Schalt- • The electronic monitoring/switch module modul CEAG 3-PM ist bestim mungs - CEAG 3-PM shall only be used for its gemäß in unbeschädigtem und einwand- intended purpose and in undamaged and freiem Zustand zu betreiben! perfect condition! •... -
Seite 4: Technische Daten
. Hierbei ist auf unzulässige Tempera- process attention is to be paid to temperatures turen am Einbauort während des Betriebs zu outside the permitted range at the installation achten . location during operation . Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
Seite 5: Funktionsweise
6 Funktionsweise 6 Principle of operation Das CEAG 3-PM-Modul hat zwei getrenn- The CEAG 3-PM module has two separate relay te Relaiskontakte, welche bei einen Ausfall contacts, which can switch in case of a phase einer Phase schalten und somit eine 24 V failure and thus open a 24 V loop to the central Schleife zum Zentralbatteriesystem öffnen... -
Seite 6: Ceag 3-Phasen-Wächter Mit 24V-Stromschleife
Einschalten (Dauerlicht) des Systems . Schalter Phasenwächter geschlossen (1kΩ): Anlage Normalbetrieb Prinzipschaltung für eine CEAG 3-Phasen- Überwachung mit einer 24V-Steuerschleife zur Notlichtanforderung mit differentieller Schleifen- überwachung zur Kurzschluss- und Drahtbrucher- kennung Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
Seite 7: Ceag 3-Phase Monitor With 24V Current Loop
ZB-S / LP-STAR / AT-S Block diagram for a CEAG 3-phase monitor with a 24V current loop for the requirements of emergency lighting with differential loop monitoring to identify short-circuits and wire breakages Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
Seite 8: Wartung / Instandhaltung
Geräte die gültigen Vorschriften für Recycling with valid regulations for recycling and waste und Entsorgung . Kunststoffteile sind mit disposal . Plastic parts are marked with corre- entsprechenden Symbolen gekennzeichnet . sponding symbols . Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
Seite 9: General Safety Instructions
Il modulo the device, first check that the device is deve essere utilizzato conformemente switched off and not under voltage! all'uso previsto in condizioni adeguate e Non-compliance with these instructions Manual CEAG 3-PM Module 40071860336 July 2018 www.ceag.de... -
