- Seite 1 Bedienungsanleitung Für xploview v3.2...
-
Seite 3: Inhaltsverzeichnis
INHALT VOR DER VERWENDUNG ......................4 Wichtige Informationen ........................4 Pflege und Wartung .......................... 4 Warnung ............................4 Produktbeschreibung ........................5 Computeranforderungen ........................5 AUF EINEN BLICK ........................... 6 Lieferumfang ............................. 6 Produktübersicht ..........................7 Spezifikationen ..........................8 ERSTE SCHRITTE ........................... 9 Softwareinstallation ........................... -
Seite 4: Vor Der Verwendung
VOR DER VERWENDUNG Wichtige Informationen Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes sorgfältig durch und bewahren diese zum späteren Nachschlagen auf. Verbesserungen und Änderungen an diesem Text aufgrund von Druckfehlern oder Verbesserungen der Software bzw. Geräte, können jederzeit ohne vorherige Ankündigung vorgenommen werden. -
Seite 5: Produktbeschreibung
Produktbeschreibung ■ Dieses digitale Mikroskop unterscheidet sich von einem herkömmlichen Lichtmikroskop, bei dem durch ein Okular geschaut wird, da das vergrößerte Bild oder Live-Video über eine USB- Verbindung auf einem Computer-Monitor wiedergegeben wird. ■ Das Mikroskop verfügt über 2 Vergrößerungsleistungen. Es kann Bilder bis zu 60-fach vergrößern und bis zu 250-fach, wenn es direkt über einem Objekt platziert und über einen 17‘‘... -
Seite 6: Auf Einen Blick
AUF EINEN BLICK AUF EINEN BLICK Lieferumfang Lieferumfang Digitales Mikroskop mit USB- Installations-CD Kabel Digitales Mikroskop mit USB- Installa Kabel Mikroskopstativ mit Saugnapf Benutzerhandbuch Objekttisch mit Raster Mikroskopstativ mit Saugnapf Benutze Objekttisch mit Raster Installations-CD Installations-CD Benutzerhandbuch Benutzerhandbuch... -
Seite 7: Produktübersicht

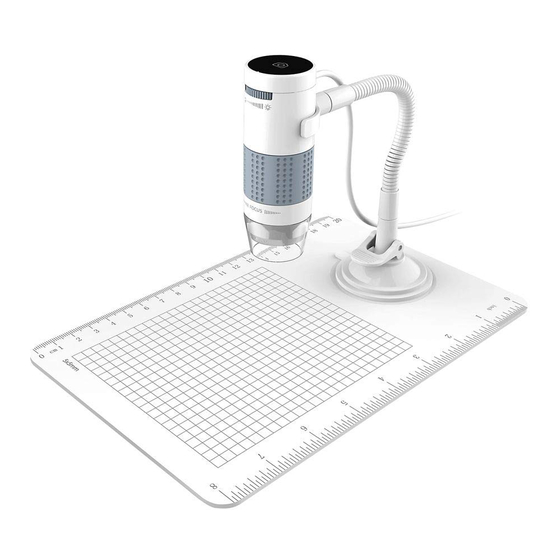

Produktübersicht Produktübersicht 1. Fotoauslöser 2. Lichtstärke-Regler 3. Blenden-Regler 4. USB-Kabel 5. Stativhalterung 6. Flexibler Schlauch 7. Verriegelungshebel 8. Saugnapf 9. Objekttisch 1. Fotoauslöser 2. Lichtstärke-Regler 3. Blenden-Regler 4. USB-Kabel 5. Stativhalterung 6. Flexibler Schlauch 7. Verriegelungshebel 8. Saugnapf 9. Objekttisch... -
Seite 8: Spezifikationen
Spezifikationen Verbindungstyp USB 2.0 Effektive Vergrößerungen (auf einem 17” Monitor) 60x, 250x Effektiver Ansichtsbereich 5,6 x 4,2 mm (60x), 1,4 x 1,1 mm (250x), Beleuchtung Vier LEDs Stromversorgung 250 mA (über USB) Sensor CMOS Maximale Fotoauflösung 1600 x 1200 Pixel (UXGA) Maximale Videoaufnahme-Auflösung 640 x 480 Pixel (VGA) Abmessungen... -
Seite 9: Erste Schritte
ERSTE SCHRITTE Softwareinstallation Windows-basierter PC ■ Legen Sie die mitgelieferte CD der Anwendung in das CD-ROM-Fach des Computers. ■ Doppelklicken Sie auf das Symbol „xploview v3.2.xx.exe” < > auf der Treiber-CD. ■ Folgen Sie dem Setup-Assistenten für xploview, um die Anwendungssoftware für das digitale Mikroskop zu installieren. -
Seite 10: Anschließen Des Gerätes
Anschließen des Gerätes Verbinden Sie das Mikroskop mithilfe des mitgelieferten USB-Kabels mit dem Computer. Starten der xploview-Software Windows-basierter PC Die xploview-Software kann von dem Desktop oder im Startmenü mit einem Doppelklick auf das xploview-Symbol < > gestartet werden. Mac OS-basierter PC Die xploview-Software kann aus dem Anwendungsmenü... -
Seite 11: Zusammenbau Des Stativs
■ Stellen Sie sicher, dass die Ober Verschmutzungen ist und achten ■ Drücken Sie den Saugnapf auf d Zusammenbau des Stativs Zusammenbau des Stativs Verriegelungshebel herunterdrüc ■ Stellen Sie sicher, dass die Oberfläche, auf der Sie das Stativ montieren wollen, frei von Öl und ■... -
Seite 12: Befestigung Des Mikroskops Am Stativ
Befestigung des Mikroskops am Stativ Befestigung des Mikroskops am Stativ Befestigen Sie das Mikroskop wie unten dargestellt am Stativ. Befestigen Sie das Mikroskop wie unten dargestellt am Stativ. GRUNDLAGEN Blende Position für die Vorbereitung Drehen Sie den Blenden-Regler im Uhrzeigersinn in die höchste Stellung. GRUNDLAGEN Blende Position für die Vorbereitung... -
Seite 13: Anzeige Über Das Mikroskopstativ
Anzeige über das Mikroskopstativ Anzeige über das Mikroskopstativ Anzeige über das Mikroskopstativ Platzieren Sie das Objekt auf dem Objekttisch. Platzieren Sie das Objekt auf dem Objekttisch. Platzieren Sie das Objekt auf dem Objekttisch. Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis das Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gegen den Uhrzeigersinn, bis das Drehen Sie den Blenden-Regler aus der Vorbereitungsposition gege Bild scharf und klar ist. -
Seite 14: Direkte Anzeige Auf Einem Objekt
Direkte Anzeige auf einem Objekt Direkte Anzeige auf einem Objekt Direkte Anzeige auf einem Objekt Für eine 60-fache Vergrößerung (17" Monitor) Für eine 60-fache Vergrößerung (17" Monitor) Für eine 60-fache Vergrößerung (17" Monitor) Platzieren Sie das Mikroskop direkt auf einem Objekt. Platzieren Sie das Mikroskop direkt auf einem Objekt. -
Seite 15: Für Eine 250-Fache Vergrößerung (17" Monitor)
Für eine 250-fache Vergrößerung (17" Monitor) Für eine 250-fache Vergrößerung (17" Monitor) Für eine 250-fache Vergrößerung (17" Monitor) Drehen Sie den Blenden-Regler bei 60-facher Vergrößerung weiter gegen den Uhrzeigersinn, bis Drehen Sie den Blenden-Regler bei 60-facher Vergrößerung weiter gegen den Uhrzeigersinn, bis der zweite Fokuspunkt erreicht wird, an dem das Bild scharf und klar ist. -
Seite 16: Anpassung Der Led-Lichtstärke
Anpassung der LED-Lichtstärke Drehen Sie den Lichtstärke-Regler im Uhrzeigersinn oder gegen den Uhrzeigersinn, um die Lichtstärke der LEDs zu erhöhen oder zu verringern. Erhöhen der LED-Lichtstärke Reduzieren der LED-Lichtstärke Eine Momentaufnahme machen Der Fotoauslöser ist berührungsempfindlich. Tippen Sie auf den Fotoauslöser auf der Oberseite des Gerätes, um eine Momentaufnahme zu erstellen. -
Seite 17: Verwendung Der Xploview-Software
VERWENDUNG DER XPLOVIEW-SOFTWARE Menüleiste Die Symbole in der Menüleiste: Öffnen des Systemeinstellungenmenüs (siehe Systemeinstellungenmenü auf Seite 20). Aufnahme eines Bildschirm-Bildes. Starten und stoppen einer zeitgesteuerten Aufnahme. Bilder werden in regelmäßigen Abständen aufgenommen (siehe Systemeinstellungenmenü auf Seite 21, um die Häufigkeit und Dauer einzustellen). Starten und stoppen einer Videoaufnahme. -
Seite 18: Anzeige Im Vollbild
Anzeige im Vollbild Anzeige im Vollbild Anzeige im Vollbild Um den Vollbildmodus zu aktivieren, klicken Sie auf die Schaltfläche „Vollbild” < Um den Vollbildmodus zu aktivieren, klicken Sie auf die Schaltfläche „Vollbild” < >, die sich in >, die sich in Um den Vollbildmodus zu aktivieren, klicken Sie auf die der unteren rechten Ecke des Fensters der xploview-Anwendungssoftware befindet. -
Seite 19: Bild Drehen/Spiegeln
Bild drehen/spiegeln Bild drehen/spiegeln Bild drehen/spiegeln Klicken Sie auf die Schaltfläche < Klicken Sie auf die Schaltfläche < >, um das Bild zu drehen oder zu spiegeln. >, um das Bild zu drehen oder zu spiegeln. Klicken Sie auf die Schaltfläche < >, um das B... -
Seite 20: Systemeinstellungenmenü
Systemeinstellungenmenü Systemeinstellungenmenü Systemeinstellungenmenü Wenn die xploview-Software das erste Mal gestartet wird, Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen Wenn die xploview-Software das erste Mal gestartet wird, werden die Standardeinstellungen geladen. Sie können diese Einstellungen manuell im Syste Systemeinstellungenmenü... -
Seite 21: Einrichtung Der Zeitgesteuerten Aufnahme
Einrichtung der zeitgesteuerten Aufnahme Die Häufigkeit und Dauer der automatischen Bilderfassung kann mit dieser Option eingestellt werden. Film-Einrichtung Die Auflösung von Videoaufnahmen kann in dem Menü „Resolution” geändert werden. Sie können ebenfalls für jedes Video eine maximale Dateigröße festlegen. Speicherort einrichten Mit dieser Option kann der Standard-Speicherort für erfasste Bilder und Videos geändert werden. -
Seite 22: Erweiterte Einstellungen
Erweiterte Einstellungen Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die S Erweiterte Einstellungen klicken, können Sie alle Bildeinstellungen manuell anpassen. Beachten Sie Wenn Sie auf der rechten Seite des Systemeinstellungenmenüs auf die Scha Einstellungen je nach Betriebssystem unterschiedlich sein können. Erweiterte Einstellungen Erweiterte Einstellungen klicken, können Sie alle Bildeinstellungen manuell anpassen. -
Seite 23: Gespeicherte Dateien
Gespeicherte Dateien Gespeicherte Dateien Sie können den Ordner, in dem Ihre Dateien gespeichert werden, in der geöffneten xploview- Sie können den Ordner, in dem Ihre Dateien gespeichert werden, in der geöffneten xploview- Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...” auf der linken Anwendungssoftware ausfindig machen, indem Sie auf die Schaltfläche „More...”... - Seite 24 FCC-Konformitätserklärung (nur USA) Dieses Gerät erfüllt den Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen, und (2) dieses Gerät muss Störungen von außen akzeptieren, einschließlich solcher Störungen, die einen unerwünschten Betrieb verursachen.
