Informationen Zur Nebenstromkreisebene; Informationen Zur Steckdosenebene Anzeigen; Abbildung 24 Informationsbildschirm Zur Nebenstromkreisebene; Abbildung 25 Informationsbildschirm Zur Steckdosenebene - Emerson Network Power Rack-Pdu Mph2 Benutzerhandbuch

3.1.8

Informationen zur Nebenstromkreisebene

1. Drücken Sie entweder die Pfeiltaste links oder rechts, um den Cursor über das Informationssym-
bol (Buchstabe i) unten rechts zu bringen.
2. Drücken Sie die Auswahltaste.
3. Markieren Sie mit der Pfeiltaste rechts oder links den Buchstaben des Nebenstromkreises,
dessen Informationen angezeigt werden sollen.
4. Drücken Sie die Auswahltaste.
Auf dem integrierten LCD-Display werden Informationen zum ausgewählten Nebenstromkreis
der Rack-PDU MPH2 angezeigt, siehe Abbildung 24.

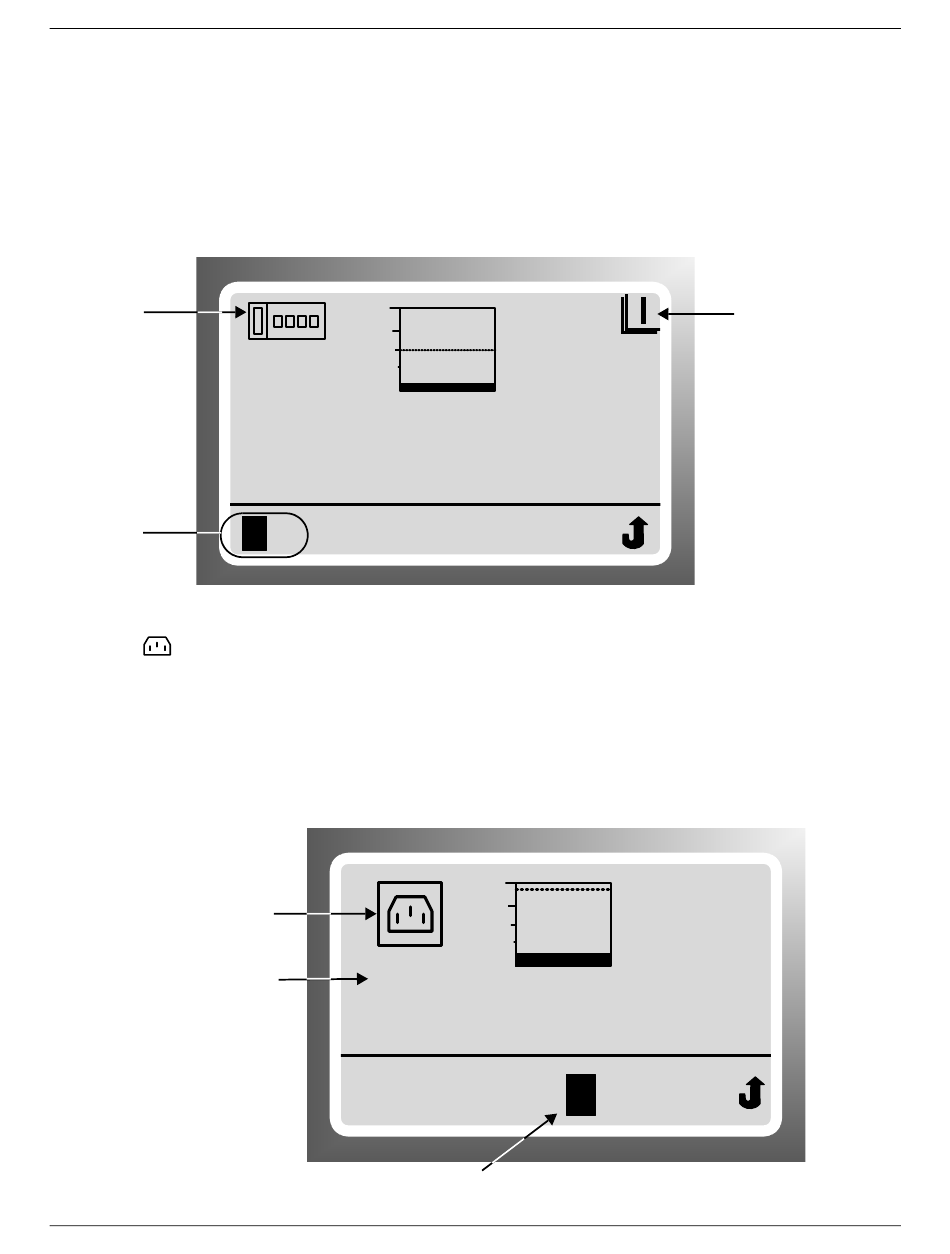

Abbildung 24 Informationsbildschirm zur Nebenstromkreisebene

Anzeige der
Nebenstrom
kreisebene
Nebenstromkreise
A und B
3.1.9

Informationen zur Steckdosenebene anzeigen

1. Drücken Sie entweder die Pfeiltaste links oder rechts, um den Cursor über das Steckdosensymbol
unten rechts im Bildschirm zu bringen.
2. Drücken Sie die Auswahltaste.
3. Markieren Sie mit der Pfeiltaste rechts oder links die Nummer der Steckdose, deren
Informationen angezeigt werden sollen.
4. Drücken Sie die Auswahltaste. Die Steckdosennummer beginnt zu blinken und blinkt weiter, bis
eine neue Steckdose ausgewählt wird.
Auf dem integrierten LCD-Display werden Informationen zur ausgewählten Steckdose angezeigt,
siehe Abbildung 25.

Abbildung 25 Informationsbildschirm zur Steckdosenebene

Steckdosenebene
Identifikation der Steckdose:
MPH2 Nr. 1
Nebenstromkreis A
Steckdose Nr. 7
(Cursor befindet sich unten im
Bildschirm über Steckdose
Nr. 7)
1-A
119.6V 202W
A B
1-A-7
119.7V
1 2 3 4 5 6
Cursor über Steckdose Nr. 7
1.98
A
237VA
i
1.98
203W
7 8
25
Anzeige, dass Neben-
stromkreis-Trennschalter
geschlossen ist
(O entspricht geöffnetem
Nebenstromkreis-Trenn-
schalter)
A
237VA
i
®
Emerson
Betrieb
™
MPH2
