Aussehen und Komponenten

1.3.1 Bedienelemente und Anzeigen – RPC2
Die Überwachung und Verwaltung der Rack-PDU MPH2 erfolgt durch das werkseitig installierte
RPC2-Kommunikationsmodul. Dieses Handbuch enthält Informationen zu den Funktionen und
Merkmalen der MPH2. Detaillierte Informationen zur Bedienung der MPH2 über das RPC2-Kommu-
nikationsmodul entnehmen Sie bitte dem RPC2-Benutzerhandbuch (SL-20841). Das Dokument steht
auf der Webseite von Emerson zur Verfügung:
Das RPC2 wird ungefähr in der Mitte der Rack-PDU MPH2 installiert. Durch diese mittige Anord-
nung werden Anschlüsse gleich welcher Ausrichtung zur Stromversorgungsverkabelung erleichtert.
Über die Webschnittstelle des RPC2 stehen Systembetriebswerte sowie die Werte von den optionalen
SN-Temperatur- oder Temperatur-/Feuchtigkeitssensoren zur Verfügung. Das RPC2 liefert grundle-
gende Informationen zur Rack PDU MPH2, z. B. die Firmware-Version, die Nennleistung der Ein-
heit, die Modellnummer sowie die Seriennummer.

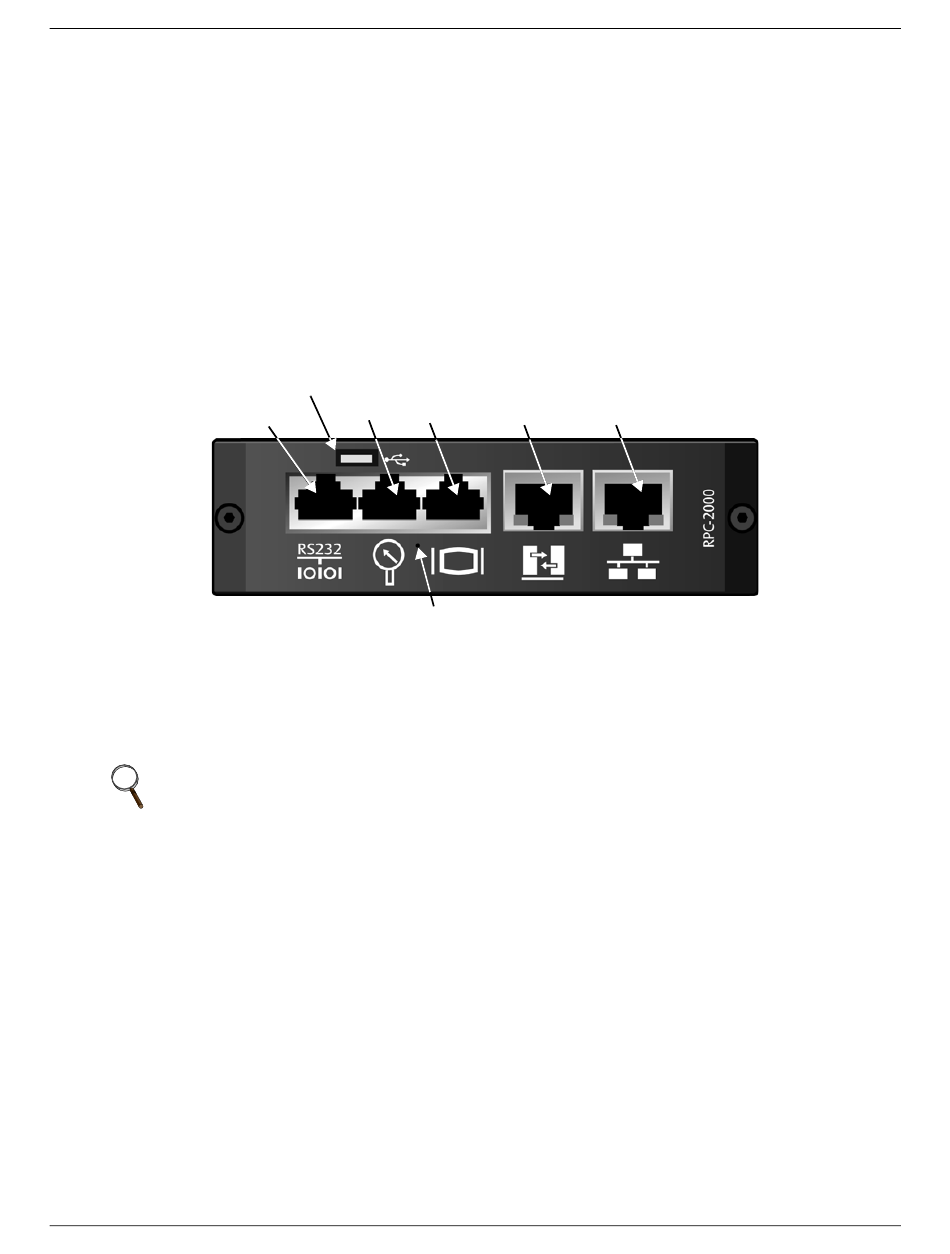

Abbildung 2 Wesentliche Überwachungs- und Verwaltungsfunktionen der MPH2
Serieller Port
1.3.2 Bedienelemente und Anzeigen – LEDs
Die Rack-PDU MPH2 verfügt über LEDs, die über den Status von Steckdosen und Nebenstromkrei-
sen informieren sowie Systeminformationen liefern. Durch Blinken, pulsierendes Aufleuchten oder
Farbwechsel zeigen die LEDs ein Ereignis oder einen Alarmzustand an (detaillierte Informationen
darüber, wie die LEDs Ereignisse und Alarme anzeigen, finden Sie unter 5.0 - Fehlerbehebung.
HINWEIS
Einheiten mit einem „B" als viertes Zeichen im Modellnamen (MPHBxxxx) verfügen nicht über
LEDs an ihren Steckdosen. Auf diese Einheiten trifft das unter 5.0 - Fehlerbehebung und an
anderen Stellen in diesem Dokument angegebene LED-Verhalten nicht zu.
Die Steckdosen an Einheiten mit einem „M" als viertes Zeichen im Modellnamen (MPHMxxxx)
können nicht ausgeschaltet werden. Die LEDS an den Steckdosen dieser Modelle leuchten
entweder dauerhaft oder blinken beim Anliegen der Eingangsstromversorgung.
1.3.3 Bedienelemente und Anzeigen – integriertes LCD-Display
Die MPH2 von Emerson verfügt über ein integriertes LCD-Display, auf dem sich Informationen zur
Rack-PDU ablesen lassen. Welche Informationen ablesbar sind, hängt vom jeweiligen MPH2-Typ ab.
Weitere Informationen zum integrierten LCD-Display finden Sie unter 3.1.1 - Ablesen von Infor-
mationen am integrierten LCD-Display.
® ™
Emerson MPH2
USB-Port
Sensor- Display-
Port Port
Zugang zur Reset-Taste
™
http://www.emersonnetworkpower.com
Link- Netzwerk
Port Port
