3.1.1

Ablesen von Informationen am integrierten LCD-Display

Beim erstmaligen Einschalten der Rack-PDU wird der Hauptbildschirm der MPH2 angezeigt; siehe
Abbildung 3. Das integrierte LCD-Display kehrt nach einer 5-minütigen Inaktivität (kein Drücken
von Tasten) von jedem Bildschirm aus zu diesem Hauptbildschirm zurück.
Mit den Links- und Rechts-Pfeiltasten unter dem integrierten LCD-Display kann der Cursor entlang
dem unteren Bildschirmbereich bewegt werden. Befindet sich der Cursor über dem gewünschten
Symbol, drücken Sie die Auswahltaste, um Informationen zum entsprechenden Abschnitt der MPH2
anzuzeigen. Mit den Tasten ist die Bewegung immer nur in einer eine Ebene der MPH2-Menüs mög-
lich.
Beispiel: Bewegen Sie den Cursor mit den Pfeiltasten über die Namen der Nebenstromkreise
(A oder B) bzw. die Namen der Steckdosen (Nr. 1 bis 8). Drücken Sie die Auswahltaste. Auf dem Bild-
schirm werden die Informationen zum ausgewählten Nebenstromkreis bzw. zur ausgewählten Steck-
dose angezeigt. Die Ansicht wird für 5 Minuten beibehalten, wenn keine Taste gedrückt wird.
Nach 5-minütiger Inaktivität kehrt das integrierte LCD-Display zum Hauptbildschirm zurück.

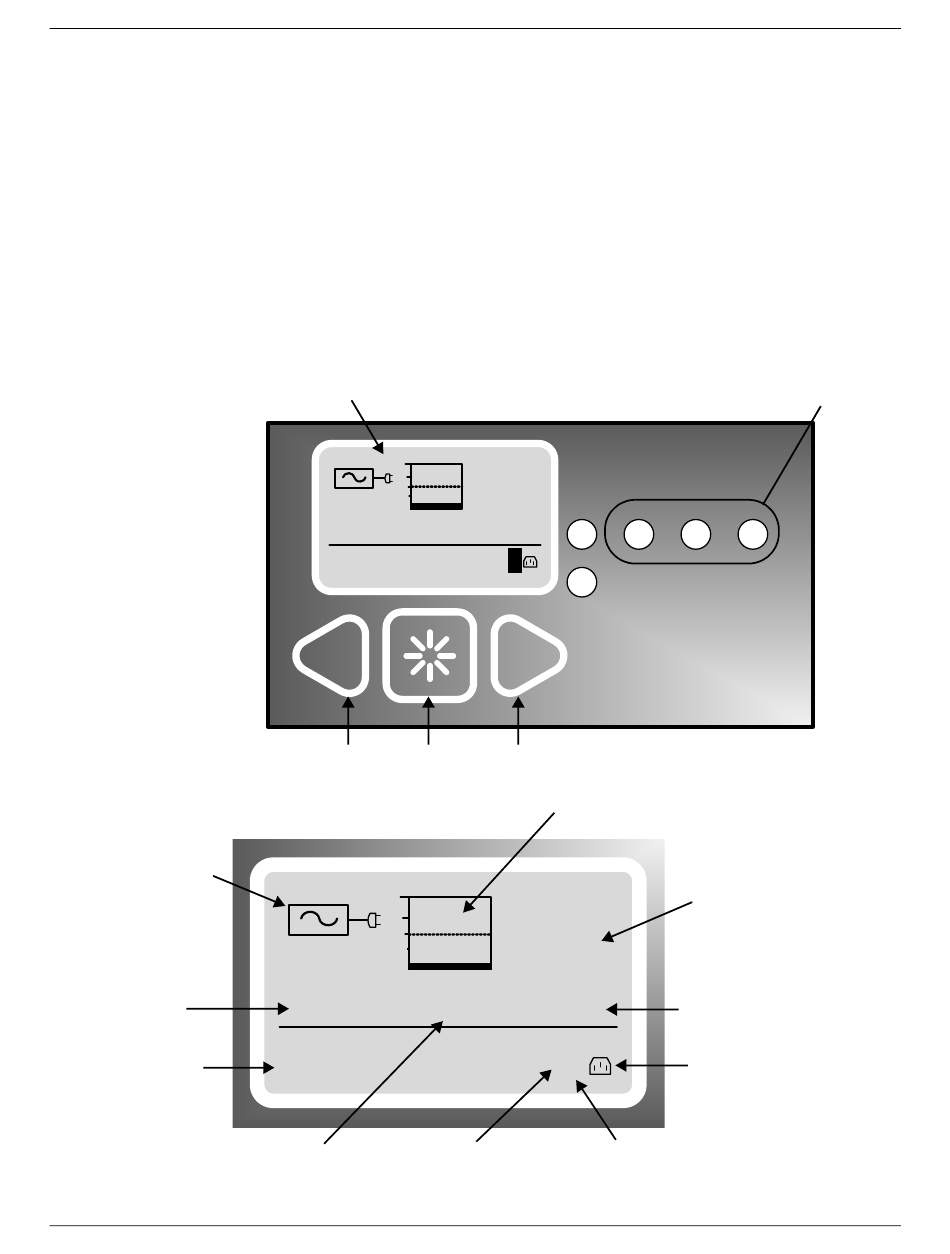

Abbildung 15 Integriertes LCD-Display und Steuerungstasten der MPH2

LCD-Tasten und
LEDs der MPH2
(Beispiel für
Hauptbildschirm)

Abbildung 16 Layout des integrierten LCD-Displays der MPH2

Gemessene
Informationen der
Eingangsebene
Phasen- oder
Leitungsspannung
Identifizierung der
MPH2-Einheit
(zeigt immer Ziffer 1)
Leistungsaufnahme
der angeschlossenen
Verbraucher in Watt
® ™
Emerson MPH2
LCD-Display
MPH2
121.1V 359W
1
Pfeiltaste links Auswahltaste
MPH2
121.1V 359W
1
Alarmanzeige
™
MPH2 Managed Rack
Power Distribution
2.96A
RX L1
2kWh
i TX
Pfeiltaste rechts
Balkenanzeige des
Eingangsstroms
2.96
A
2kWh
i !
Information zur
Rack-PDU MPH2
20
Betrieb
Leitungs-
eingangs-
Status-
LEDs
L3
L2
Eingangsstrompegel
in Ampere
Energieverbrauch in kWh
Verknüpfung zur
Steckdosenebene
