Webasto Thermo Top Evo Einbaudokumentation Seite 43

Fiat Doblo / Doblo Cargo
1
3
Ident.-Nr.: 1315994F
118
119

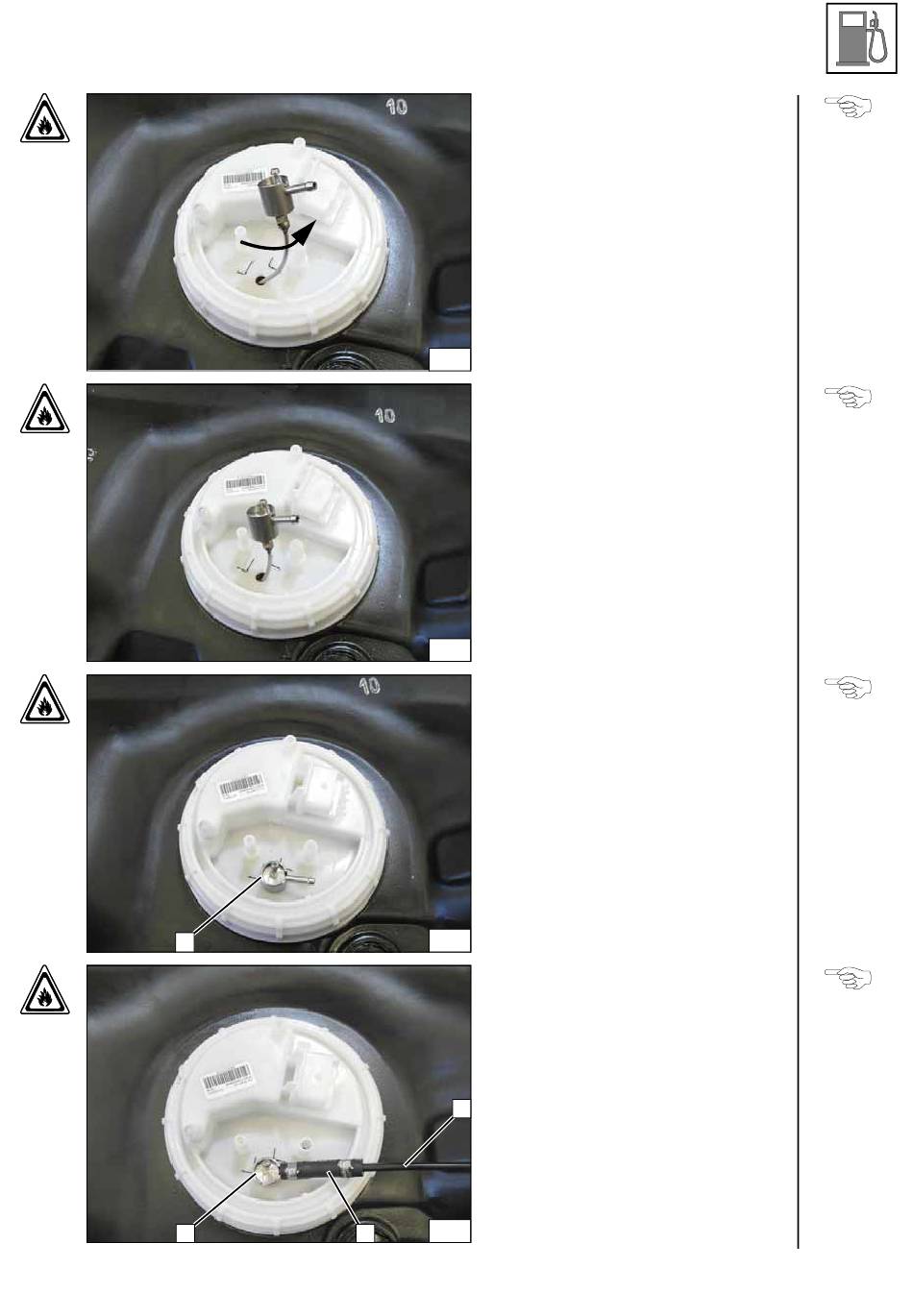

Arbeitsschritt F5.3, F5.4!
FuelFix 1 gemäß Abbildung ausrichten!
120
Arbeitsschritt F6!
Für spätere Montage fzg.eigene Kraft-
stoffleitungen auf ausreichenden Abstand
achten!
1 Brennstoffleitung
2 Schlauchstück, Schelle Ø 10 [2x]
1
3 FuelFix
121
2
Stand: 27.08.2015 © Webasto Thermo & Comfort SE
FuelFix
einsetzen
FuelFix
einsetzen
FuelFix
einsetzen
Brennstoff-
leitung an-
schließen
43
