Webasto Thermo Top Evo Einbaudokumentation Seite 11

Fiat Doblo / Doblo Cargo
1
2
Ident.-Nr.: 1315994F
1
1
1
Stand: 27.08.2015

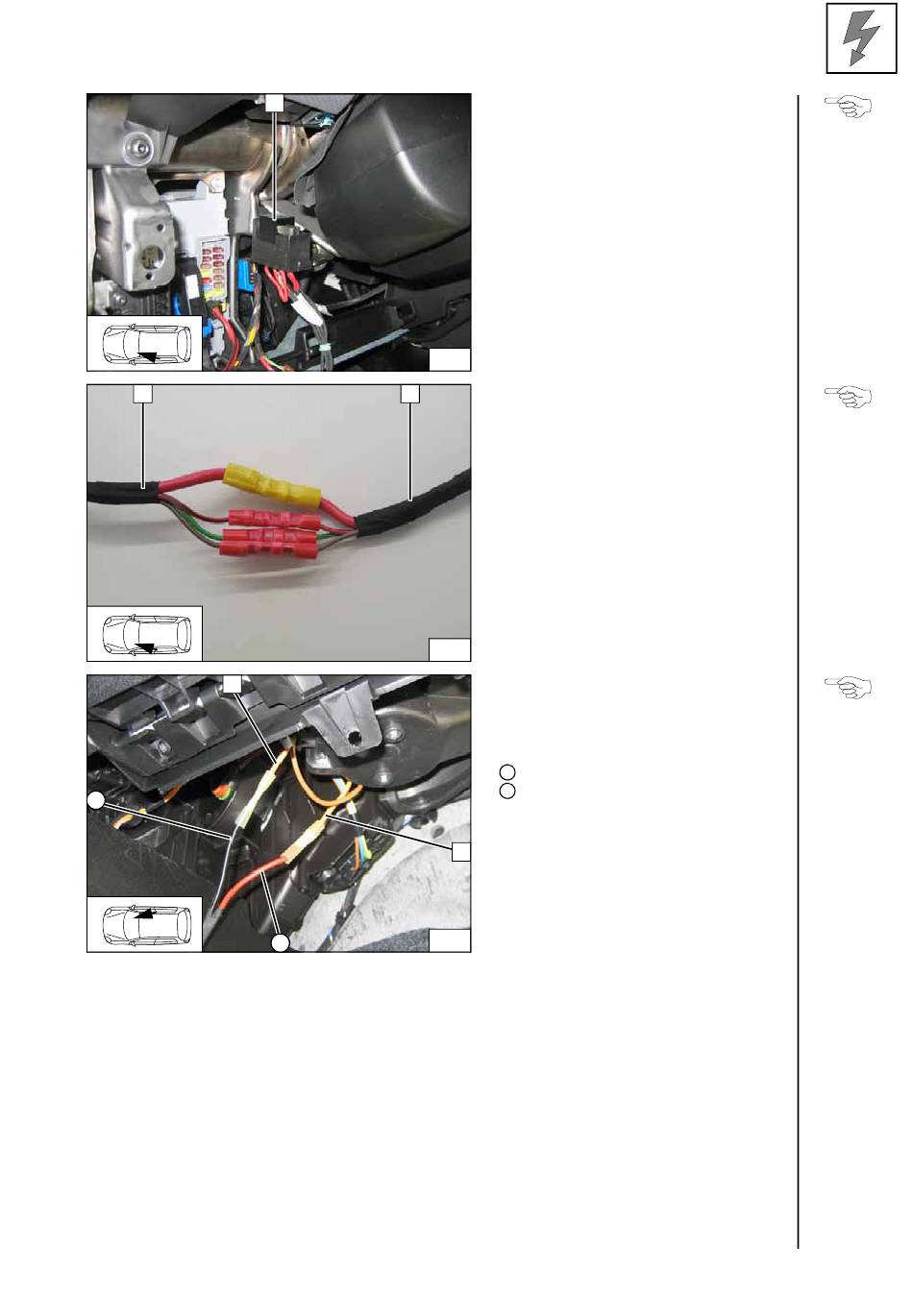

1 K1-Relais
16
Kabelbaum Gebläseansteuerung zur
2
rechten Fzg.-Seite verlegen!
1 Kabelbaum Relaissicherungshalter
Innenraum
2 Kabelbaum Heizgerät
17
Anschluss am 2-poligen Stecker vom
Gebläsemotor!
1 Ltg. or 2-poliger Stecker GM
2 Ltg. or GR
Ltg. rt K1/87a Gebläsekabelbaum
1
2 Ltg. sw K1/30 Gebläsekabelbaum
2
18
© Webasto Thermo & Comfort SE
K1-Relais
montieren
Kabelbäume
farbgleich
verbinden
Anschluss
Gebläse-
motor
11
