IHRE IMAGINÉ EINFÄDELN
I
Ihre Baby Lock Imaginé ist mit einem exklusiven "Jet-Air-Einfädelsystem" für schnelles und
E
einfaches Einfädeln des oberen und unteren Greifers ausgerüstet. Eine Druck auf den
Pumphebel hinter der Frontabdeckung "schießt" den Faden sofort und automatisch durch den
O
röhrenförmigen Greifer. Sie brauchen keine Pinzette mehr um manuell durch mehrere
V
Fadenführungen zu fädeln. Auch der Einfädelverlauf spielt keine Rolle.
E
Falls ein Faden bricht oder ausläuft, fädeln Sie nur diesen einen wieder neu ein (siehe Seite
R
15).
L
O
C
VERRIEGELUNGSPOSITION ZUM EINFÄDELN
K
1. Die Frontabdeckung öffnen und das Füßchen anheben um alle Fäden zu lösen.
M
2. Den Maschinenverriegelungsknopf fest mit Ihrem linken Zeigefinger oder Daumen
A
drücken. Gleichzeitig das Maschinenhandrad mit der Hand langsam nach vorne drehen bis
S
der Knopf in die Verriegelungposition "einschnappt" und der Entriegelungshebel sich ganz
C
nach links bewegt (Abb. A).
H
I
Hinweis: Die Imaginé muß sich beim Einfädeln der Greifer in der Verriegelungsposition
N
befinden, außer es wird anders angezeigt.
E
E

UNTERGREIFER

I
1. Den Schalter für die Greifereinfädelung zum Einfädeln des Untergreifers auf "L" stellen
N
(Abb. B).
R
2. Die konische Fadenkreuzspule oder die Fadenspule auf die Spindel ganz rechts auf dem
I
Fadenständer aufsetzen (Abb. C). Den Faden in die Teleskopfadenführung (1) direkt über
C
der Spule einführen, in die Führung (2) oben auf der Maschine einschnappen, und durch
H
die Rillen auf der Frontplatte und in die Führung (3) innerhalb der Frontabdeckung
T
führen.
E
3. Ca. 40 cm des Fadens durch die Führung (3) ziehen. Das Ende des Fadens in die rechte
N
Einfädelöffnung, ca. 2 cm einführen. Falls erforderlich, verwenden Sie eine Pinzette um
das Fadenende leichter einzuführen.

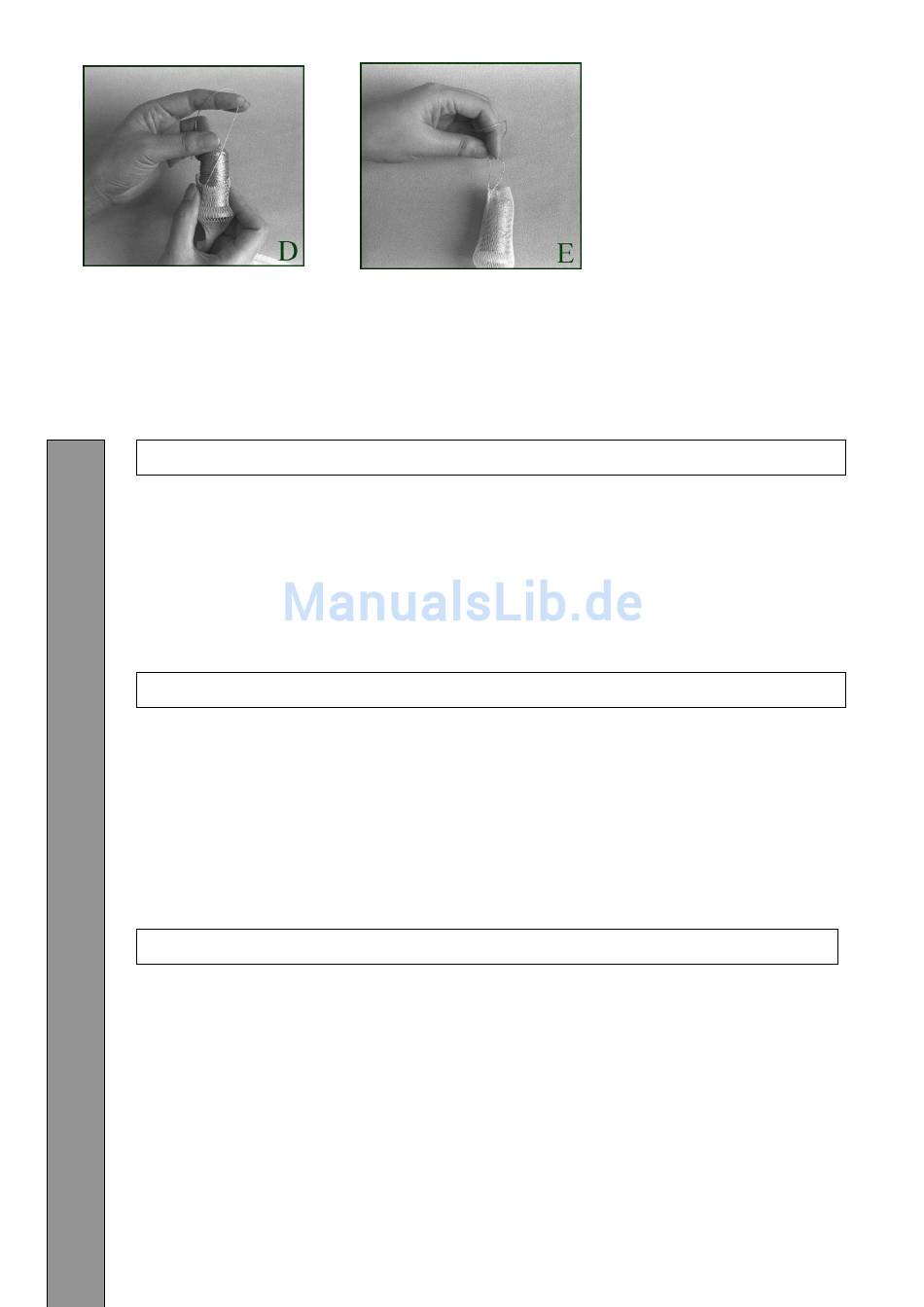

4. Den Pumphebel drücken (Abb. D). Wenn der Faden nach einmal drücken nicht durch das
Untergreiferauge herauskommt, den Pumphebel erneut drücken bis er durchkommt*.
