Bell 429

mit

SM2.0 mechanics

Bedienungsanleitung

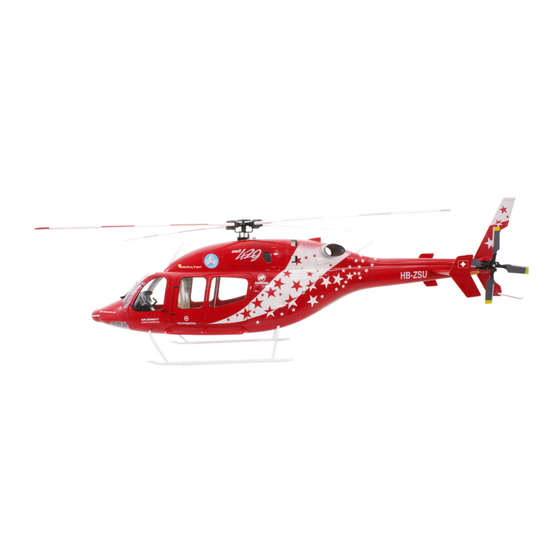

CCPM SCALE RC HELIKOPTER

Inhaltsverzeichnis

Inhaltszusammenfassung für Roban Bell 429

Seite 1 Bell 429 SM2.0 mechanics Bedienungsanleitung CCPM SCALE RC HELIKOPTER...
Seite 2 Compactor 700 Manual – Bell 429™ Version 2.0 – Mai 2016 Roban Limited Dryriver Industrial Zone, Venture Cross Rd. Jiaolian, Wanjiang City District of Dongguan, 523046 Dongguan County (GD) ‐ PRC Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 3: Spezifikationen
1x 120A brushless, 12S fähig Servo:* 3x Metalgetriebe 600er zyklisch, 1x Metalgetriebe 600er Heckrotor Akku:* 44.4V 5000mAh 35C+ Flugzeit: 5 MiMutteren Abfluggewicht: 9000g Flugstabiliserung:* 3 Achs flybarless Gyro Fernsteuerung:* min. 6 Kanal mit Pitch und Gaskurvenmischung *) Optional erhältliches Zubehör Der Compactor ist ein ausgereifter und erprobter RC Scale Helikopter. Unser Ziel war es einen bedienerfreundlichen und mit wenig Zeitaufwand aufzubauenden Helikopter zu schaffen. Bitte lesen sie diese Bedienungsanleitung aufmerksam durch und befolgen sie die Anweisungen, um Ihr Modell korrekt zusammenbauen zu können. Unter www.robanmodel.com finden sie Updates und Neuigkeite zu dem Produkt. Vielen Dank für den Kauf eines Compactors, wir wünschen Ihnen viel Freude mit dem Produkt! Roban Limited ...
Seite 4: Wichtige Hinweise
*Dieser ferngesteuerte Hubschrauber muss im Freien mit genügend Abstand zu Mensch, Tier oder Gegenständen betrieben werden, die durch den Hubschrauber beschädigt oder verletzt werden können. *Das Gerät kann sich unvorhergesehen verhalten oder das Funksignal verlieren. Gehen Sie davon aus, wenn sie die Sicherheitsabstände abwägen. *Oberflächlich ausgeführter Zusammenbau, Justage oder mangelnde Wartung können zu Ausfällen führen. *Weder Roban noch seine Wiederverkäufer haben Einfluss auf den sachgerechten Aufbau, Justage, Wartung oder Betrieb dieses Geräts. Daher können weder Roban noch seine Wiederverkäufer Verantwortung für en Betrieb des Gerätes übernehmen. Sie erklären sich hiermit einverstanden, dass Gerät auf eigene Gefahr zu betreiben. SICHERHEITSRICHTLINIEN *Fliegen sie nur in für den Modellflug ausgewiesenem Gelände. *Befolgen sie die Bedienungsanleitung Ihrer Fernsteuerung. *Es ist wichtig, dass Sie Ihr Fernsteuerungssystem kennen. Kontrollieren Sie immer alle Funktionen vor jedem Flug. *Die Rotorblätter des Hubschraubers erreichen hohe Geschwindingkeiten. Seien Sie sich der Gefahr die davon ausgeht stets bewusst. *Fliegen Sie niemals in der Nähe von Mensch und Tier. HINWEISE FÜR DEN ZUSAMMENBAU Bitte beflogen sie die diese Bedienungsanleitung dieses Modellhubschraubers. Bitte befolgen sie die Schritte in der Reihenfolge der Bedienungsanleitung. Die Bedienungsanleitung ist in Kapitel unterteilt, und jedes folgende Kapitel geht davon aus, dass sie das den letzten Schritt bereits erledigt haben. BeMutterzen Sie Schraubensicherungmittel und Lagersicherungsmittel wie beschrieben. Im Allgemeinen erfordert jede Metall auf Metall Verbindung die Verwendung von Schraubensicherungsmittel. Wir empfehlen Ihnen keinen Sekundenkleber auf PMMA Basis für die lackierten Anbauteile zu verwenden. Normaler Sekundenkleber hinterlässt weiße Rückstände nahe der Klebstelle, es gibt spezielle Sekundenkleber, die rückstandsfrei kleben. Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 5 30 – Frontschreibe 31 – Antennen 2St 32 – Scheibenwischer 2St 33 – Antennen 2St 34 – Antennen 2St 35 – Antennen 2St 36 – Heckabstrebung Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 6 53 – LED Licht grün 1St 54 – LED Licht grün 1St 55 – Verlängerungskabel 56 – 8mm LED Abdeckung 57 – LED Kontroller 1St 58 – Decal Satz 1St Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 7 ZUSÄTZLICH BENÖTIGTE ELEKTRONIK WERKZEUG/ZUBEHÖR *Motor: *Saitenschneider 10S‐12S – 400‐600Kv, *Inbusschlüssel, 1.5, 2, 2.5, 3, 4mm Wellendurchmesser 6mm *5.5mm Socket wrench (M3 Muttern) *ESC: *8mm Hex fork wrench (M5 Muttern) minimum 120A *Medium threadlocker (eg. Loctite 243) *Akku: 10‐12S 4000‐5000mAh *Strong retaining compound (eg. Loctite 648) *1 flybarless 3 Achs Gyro *Spray lubricant (eg. Try‐Flow Oil) *BEC Spannungsversorgung *Synthetic grease (eg. Tri‐Flow Synthetic Grease) *3 Servos zyklisch, 600er Typ *Cyanoacrylate adhesive *1 Servos Heck, 600er Typ *Pitch Gauge (for set‐up) *6 Kanal Funkfernsteuerung mit Gas‐/Pitchkurve *Soldering equipment (for motor wiring) Verpackungsinhalt: Inside the main box: Box 1: Main Frame/Tail Frame/Rotorhead Box 2: Boom, Blades, Tail blades, Rods Box 3: Scale Cockpit Bag 1: Tail fin rod Bag 2: Position light controller Bag 3: Scale fittings, Schraube Bag 4: Tail boom accessories Bag 5: Fuselage scale fittings Bag 6: Mechanical fittings, Schraube Bag 7: Tail Wings Bag 8: Belt drive pulley Bag 9: Battery tray Bag 10: EVA tail distancer Bag 11: Footrests ...
Seite 8: Rumpf Vorbereiten
Kleben sie die Trittleise (18) beidseitig ein. Kleben sie das Cockpit wie abgebildet ein. Kleben sie die Ruderpedale ein. Kleben sie die vorderen Sitze ein. Kleben sie das Staufach ein. Kleben sie die Pitch‐ und Steuerhebel ein. Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 10: Zusammenbau Der Mechanik
Zusammenbau der Mechanik Die Mechanik ist komplett aufgebaut und wird in in vier Baugruppen aufgeteilt geliefert: Rotorkopf, Hauptrahmen, Heckrotor und Heckrohr. Vor der Installation in den Rumpf muss die Mechanik inkl. Elektronik komplett aufgebaut und getestet werden. Nach dem Einbau der Mechanik in dem Rumpf werden viele Bereiche unzugänglich. Schritt 1 – Rotorkopf Schieben sie den Rotorkopf auf die Hauptrotorwelle. Stellen sie sicher das der Abstand am L Hebel 24mm beträgt. Benutzen sie Schraube (70‐00006) Stoppmutter (70‐00007) Schliessen sie dann die Kugelköpfe (70‐00025) an die uni‐links um den Rotorkopf zu sichern. Benutzen sie Schraube (70‐ der Taumelscheibe an (70‐00030). 00008) um den Kopf auf die Welle zusätzlich zu klemmen. Schritt 2 – Heckrotor Installieren sie die Kugellager (70‐00100) mit den Haltern (02‐...
Seite 11 Servos müssen sie evtl. Beilagscheiben benutzen um die Gestängelänge von Kopfmitte zu Kopfmitte (in mm) wie folgt korrekte Einbauhöhe zu erreichen. Verwenden sie nur ein: Metallgetriebeservos und Metallservohörner! Der 1=81mm 2=112mm 3=81mm Mehrblattrotor entwickelt enorme Kräfte die Kunststoffhörner brechen lassen können. Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 12: Schritt 5 - Ts Gestänge Montieren
Schritt 5 – TS Gestänge montieren Stellen sie die Längen der Gestänge von Kugelkopfmitte zu Kugelkopfmitte wie folgt ein: 1=35mm Schritt 6 – Motor‐ und Riemeninstallation Um den Motor installieren zu können, müssen sie einen Montieren sie den Motor mit Beilagscheibe and Schrauben Seitenrahmen ...
Seite 14 Schritt 7 – Verkabelung und Inbetriebnahme Die Mechanik muss komplett verkabelt und justiert werden, ‐Die Gyrowirkrichtung sowie die Kurvenmischungen an der bevor sie diese in den Rumpf einbauen. Da der Motor an Fernsteuerung. einem 12S (44.4V) System betrieben wird, empfehlen wir die ‐Verfahrweg des Kollektiven Pitchs (linearer Weg von ‐2/‐3° Verwendung eines separaten BEC Systems in Verbindung mit bis +9/+10°) einem zusätzlichen 2S Akku für zusätzliche Betriebssicherheit. ...
Seite 15: Schritt 8 - Einbau Der Mechanik
Schritt 8 – Einbau der Mechanik Montieren sie die vier L‐Halter (60UH1‐003) auf beiden Seiten Demontieren sie den Hauptrotorkopf sowie den Heckrotor der Mechanik. Richten sie diese korrekt aus, bevor sie die komplett. Schrauben festziehen. Installieren sie die Mechanik im Rumpf wie abgebildet. ...
Seite 16 Verschrauben sie die Leitwerke mit Schrauben (39) wie Verschrauben sie das Heck mit Schrauben (40) und abgebildet. Beilagscheiben (41). Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 17 Installieren sie das LED Licht (53) am rechten Leitwerk. Fixieren sie die Mechanik nun mit Schrauben (43) an den Haltern (38) im Rumpf. Kleben sie die Leitwerke in das Heckrohr ein. Installieren sie den Rotorkopf. Montieren sie die Motorabeckung. Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 18 Kleben sie die Antennen (31) wie abgebildet ein. Kleben sie die Antenne wie abgebildet ein. Kleben sie Scheibenwischer wie abgebildet ein. Kleben sie die Antennen wie abgebildet ein. Schliessen sie den LED Kontroller an die LED Lichter an. Kleben sie die Antennen (31) wie abgebildet ein. ...
Seite 19 Ein Rat: Seien sie bitte realistisch, wenn sie ihre Flugerfahrung einschätzen. Ein Scalehubschrauber ist schwer und wesentlich träger als ein 3D Hubschrauber. Sie haben viel weniger Leistungsreserve als bei einem 3D Hubschraubers, der leicht das dreifache seines Eigengewichts durch die Luft wuchten kann. Behalten sie den folgenden Vergleich im Kopf: Wenn sie nicht schwimmen können und in tiefes Wasser springen sind die Chancen hoch, dass sie ertrinken werden. Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 35 Kugellager 30x42x7 1‐JJ‐70‐00029 Swash lower ring Taumelscheibe Unterteil 1‐JJ‐70‐00030 Ball head Kugelkopf 1‐JJ‐70‐00031 Beilagscheibe 2x8x1 Beilagscheibe 2x8x1 1‐JJ‐70‐00032 Schraube M2x6 Schraube M2x6 RCH‐70‐022 1‐JJ‐70‐00003 Rotorhead top Rotorkopf oben 1‐JJ‐70‐00004 Rotorhead bottom Rotorkopf unten RCH‐70‐023 1‐JJ‐70‐00001 Rotorhead Cap Rotorkopfkappe RCH‐70‐024 1‐JJ‐70‐00017 Grip Spindle Blattlagerwelle Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 36 X‐Verbinder 002 RCH‐70‐042 1‐JJ‐70‐00097 Tail servo frame Heckservorahmen 1‐JJ‐70‐00098 Tail servo clamp Heckservoklammer RCH‐70‐043 1‐JJ‐70‐00102 Gear 1M 30T Zahnrad 1M30T RCH‐70‐044 1‐JJ‐70‐00103 Tail pushrod 702mm Gestänge 702mm RCH‐70‐045 1‐JJ‐70‐00104 Tail support holder Strebenaufnahme 1‐JJ‐70‐00105 Bolt 1.5x7.8 Bolzen 1.5x7.8 1‐JJ‐70‐00106 Tail support rod Heckstrebe RCH‐70‐046 11‐600UH1‐007 Tail support clamp Heckstrebenklammer Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 37 Schraube M2.5x8 Schraube M2.5x8 RCH‐70‐073 1‐JJ‐70‐00055 Bearing 12x24x6 Kugellager 12x24x6 RCH‐70‐074 1‐JJ‐70‐00056 Bearing 10x19x5 Kugellager 10x19x5 RCH‐70‐075 1‐JJ‐70‐00081 Nylon Mutter M2.5 Nylon Mutter M2.5 RCH‐70‐076 1‐JJ‐70‐00084 Schraube M2.5x8 Schraube M2.5x8 RCH‐70‐077 1‐JJ‐70‐00085 Schraube M2.5x20 Schraube M2.5x20 RCH‐70‐078 1‐JJ‐70‐00086 Schraube M3x8 Schraube M3x8 Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
Seite 38 Kegelrad 20T RCH‐70‐106 1‐JJ‐70‐00089 Beilagscheibe 10x13x0.1 Beilagscheibe 10x13x0.1 RCH‐70‐107 1‐JJ‐70‐00129 Nylon Mutter M2 Nylon Mutter M2 RCH‐70‐108 1‐JJ‐70‐00141 Tail spindle Heckrotor Welle RCH‐70‐109 1‐JX‐47‐00115 Rotor hub 3 blade Rotorkopf 3 Blatt RCH‐70‐110 1‐JX‐47‐00103 Rotor hub 4 blade Rotorkopf 4 Blatt Copyright 2016 - Roban Limited – Alle Rechte vorbehalten...
