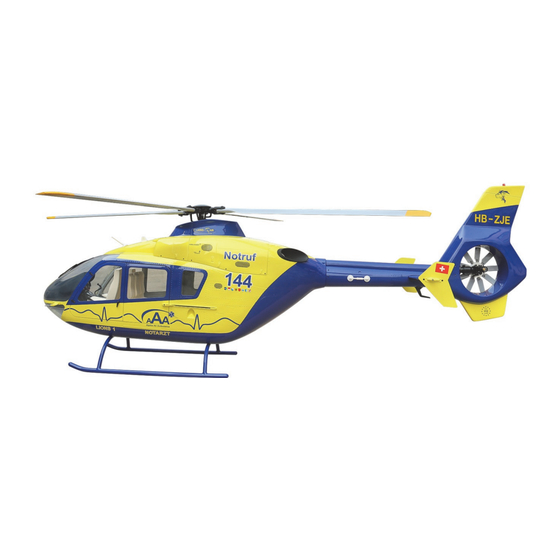

800 size EC‐135

mit

HSM-800 Mechanik

CCPM SCALE RC HELIKOPTER

INKLUSIVE FENESTRON

Inhaltsverzeichnis

Inhaltszusammenfassung für Roban 800 size EC-135

Seite 1 800 size EC‐135 HSM-800 Mechanik CCPM SCALE RC HELIKOPTER INKLUSIVE FENESTRON ...
Seite 2 Super Scale 800 Manual – EC‐135 Version 1.0 ‐ August 2016 Roban Limited Zhengyacun Industrial Zone, Venture Cross Rd. Jiaolian, Wanjiang City District of Dongguan, 523046 Dongguan County (GD) ‐ PRC Copyright@2016 - Roban Limited – All rights reserved...
Seite 3: Spezifikationen
44.4V 5000mAh 35C+ Flugzeit: 5 Minuten Abfluggewicht: 8500g Flugstabiliserung:* 3 Achs flybarless Gyro Fernsteuerung:* min. 6 channel with pitch and throttle curves *) Optional erhältliches Zubehör Der Compactor ist ein ausgereifter und erprobter RC Scale Helikopter. Unser Ziel war es einen bedienerfreundlichen und mit wenig Zeitaufwand aufzubauenden Helikopter zu schaffen. Bitte lesen sie diese Bedienungsanleitung aufmerksam durch und befolgen sie die Anweisungen, um Ihr Modell korrekt zusammenbauen zu können. Unter www.robanmodel.com finden sie Updates und Neuigkeite zu dem Produkt. Vielen Dank für den Kauf eines Compactors, wir wünschen Ihnen viel Freude mit dem Produkt! Roban Limited Copyright@2016 - Roban Limited – All rights reserved...
Seite 4: Wichtige Hinweise
SICHERHEITSRICHTLINIEN *Fliegen sie nur in für den Modellflug ausgewiesenem Gelände. *Befolgen sie die Bedienungsanleitung Ihrer Fernsteuerung. *Es ist wichtig, dass Sie Ihr Fernsteuerungssystem kennen. Kontrollieren Sie immer alle Funktionen vor jedem Flug. *Die Rotorblätter des Hubschraubers erreichen hohe Geschwindingkeiten. Seien Sie sich der Gefahr die davon ausgeht stets bewusst. *Fliegen Sie niemals in der Nähe von Mensch und Tier. HINWEISE FÜR DEN ZUSAMMENBAU Bitte beflogen sie die diese Bedienungsanleitung dieses Modellhubschraubers. Bitte befolgen sie die Schritte in der Reihenfolge der Bedienungsanleitung. Die Bedienungsanleitung ist in Kapitel unterteilt, und jedes folgende Kapitel geht davon aus, dass sie das den letzten Schritt bereits erledigt haben. BeMutterzen Sie Schraubensicherungmittel und Lagersicherungsmittel wie beschrieben. Im Allgemeinen erfordert jede Metall auf Metall Verbindung die Verwendung von Schraubensicherungsmittel. Wir empfehlen Ihnen keinen Sekundenkleber auf PMMA Basis für die lackierten Anbauteile zu verwenden. Normaler Sekundenkleber hinterlässt weiße Rückstände nahe der Klebstelle, es gibt spezielle Sekundenkleber, die rückstandsfrei kleben. FENESTRONBETRIEB Der Roban‐Fenestron liefert bereits ab einer Hauptrotordrehzahl von 1000U/min ausreichend Schub um in allen Fluglagen sicher agieren zu können. Wir sind hier im Besonderen auf den Wunsch unser Kunden eingegangen, durch eine niedrigere Hauptrotordrehzahl ein mehr realistisches Flugbild erreichen zu können. Konstruktionsbedingt erfordert ein Fenestron viel höhere Stellkräfte am Heckservo als ein frei laufendes Heckrotorblatt. Um einen einwandfreien Betrieb gewährleisten zu können, sollte die Hauptrotordrehzahl 1200U/min nicht überschreiten. Bitte wählen Sie ein Servo mit hoher Stellkraft, die Stellgeschwindigkeit ist bei Scale Hubschraubern dieser Größe bedingt durch das hohe Massenträgheitsmoment eher in den Hintergrund zu stellen und kann sogar bei falscher Einstellung am Gyro zu unnötigen Belastungen des Servos, und damit des BECs sowie der Steuerstromversorgung führen. Wir empfehlen, bei der Auslegung des BECs davon auszugehen, dass das Servo des Fenestrons mindestens genauso viel Energie verbraucht, wie die drei zyklischen Servos in Summe! Für höhere HR‐Drehzahlen sind entsprechende Heckrotorblätter verfügbar. Copyright@2016 - Roban Limited – All rights reserved...
Seite 5 30 – Screw M3x10 x6 31 – Ball link x4 32 – Nut M2 x4 33 – Nut M3 x4 34 – Screw M3x10 x3 35 – Motor pinion support 36 – Pinion bearing block x3 Copyright@2016 - Roban Limited – All rights reserved...
Seite 7 ZUSÄTZLICH BENÖTIGTE ELEKTRONIK WERKZEUG/ZUBEHÖR *Motor: *Saitenschneider 10S‐12S – 450Kv, *Inbusschlüssel, 1.5, 2, 2.5, 3, 4mm Wellendurchmesser 6mm *5.5mm Socket wrench (M3 Muttern) *ESC: *8mm Hex fork wrench (M5 Muttern) minimum 120A *Medium threadlocker (eg. Loctite 243) *Akku: 2* 12S 5000mAh *Strong retaining compound (eg. Loctite 648) *1 flybarless 3 Achs Gyro *Spray lubricant (eg. Try‐Flow Oil) *BEC Spannungsversorgung *Synthetic grease (eg. Tri‐Flow Synthetic Grease) *3 Servos zyklisch, 600er Typ *Cyanoacrylate adhesive *1 Servos Heck, 600er Typ, 8kgcm minimum *Pitch Gauge (for set‐up) *6 Kanal Funkfernsteuerung mit Gas‐/Pitchkurve *Soldering equipment (for motor wiring) Verpackungsinhalt: Enthalten sind: 1: Bedieungsanleitung/Decals 2: Rumpf 3: Heckleitwerke 4: Scale Teile, Zubehör 5: Heckrohr, Blätter, Gestänge, Streben 6: Mechanik ...
Seite 8: Rumpf Vorbereiten
Rumpf vorbereiten Bevor sie die Mechanik installieren, befolgen Sie bitte die folgenden Schritte. Nachdem die Mechanik eingebaut wurde, sind die meisten Stellen der Mechanik unzugänglich. ...
Seite 14: Zusammenbau Der Mechanik
Zusammenbau der Mechanik Die Mechanik ist komplett aufgebaut und wird in in vier Baugruppen aufgeteilt geliefert: Rotorkopf, Hauptrahmen, Heckrotor und Heckrohr. Vor der Installation in den Rumpf muss die Mechanik inkl. Elektronik komplett aufgebaut und getestet werden. Nach dem Einbau der Mechanik in dem Rumpf werden viele Bereiche unzugänglich. Schritt 1 – Rotorkopf Schieben sie den Rotorkopf auf die Hauptrotorwelle. Stellen sie sicher, dass der Abstand am Kugelkopf bei allen Benutzen sie Schraube (70‐00006) Stoppmutter (70‐00007) vier Hebeln 24mm beträgt. Befestigen sie die um den Rotorkopf zu sichern. Benutzen sie Schraube (70‐ Kugelkopfrahmen ...
Seite 15 Servos müssen sie evtl. Beilagscheiben benutzen um die Gestängelänge von Kopfmitte zu Kopfmitte (in mm) wie folgt korrekte Einbauhöhe zu erreichen. Verwenden sie nur ein: Metallgetriebeservos und Metallservohörner! Der 1=81mm 2=112mm 3=81mm Mehrblattrotor entwickelt enorme Kräfte die Kunststoffhörner brechen lassen können. Copyright@2016 - Roban Limited – All rights reserved...
Seite 16: Schritt 5 - Ts Gestänge Montieren
Schritt 5 – TS Gestänge montieren Stellen sie die Längen der Gestänge von Kugelkopfmitte zu Kugelkopfmitte wie folgt ein: 1=35mm Schritt 6 – Motor‐ und Riemeninstallation Um den Motor installieren zu können, müssen sie einen Montieren sie den Motor mit Beilagscheibe and Schrauben Seitenrahmen ...
Seite 17 Motorwellenlager Bestimmte Motore mit 25mm Lochkreis und entsprechend langen Wellen erlauben die Verwendung des unten gezeigten Lagerbocks. Copyright@2016 - Roban Limited – All rights reserved...
Seite 18 Schritt 7 – Verkabelung und Inbetriebnahme Die Mechanik muss komplett verkabelt und justiert werden, ‐Die Gyrowirkrichtung sowie die Kurvenmischungen an der bevor sie diese in den Rumpf einbauen. Da der Motor an Fernsteuerung. einem 12S (44.4V) System betrieben wird, empfehlen wir die ‐Verfahrweg des Kollektiven Pitchs (linearer Weg von ‐2/‐3° Verwendung eines separaten BEC Systems in Verbindung mit bis +9/+10°) einem zusätzlichen 2S Akku für zusätzliche Betriebssicherheit. ...
Seite 19: Schritt 8 - Einbau Der Mechanik
Schritt 8 – Einbau der Mechanik ...
Seite 21 Anmerkung: Es bedarf etwas Zeit und Geduld um die Einbaulage des Fenestrons zu justieren. Da es beim Einbau des Fenestrons durchaus dazu kommen kann, dass die Blätter den Dukt berühren, ist darauf zu achten, dass die Blätter nicht bewegt werden. Dies kann z.B. durch montierte Hauptrotorblätter leicht der Fall sein und führt zu Lackschäden am Dukt. Wir empfehlen daher, die Lauffläche durch das Anbringen eines Krepp‐Abklebebands vor etwaiigen kosmetischen Schäden während des Einbaus zu schützen. Copyright@2016 - Roban Limited – All rights reserved...
Seite 42 Ball joint 22mm Kugelgelenk 22mm 1‐JJ‐70‐00027 Swash upper ring Taumelscheibe Oberteil 1‐JJ‐70‐00028 Bearing 30x42x7 Kugellager 30x42x7 1‐JJ‐70‐00029 Swash lower ring Taumelscheibe Unterteil 1‐JJ‐70‐00030 Ball head Kugelkopf 1‐JJ‐70‐00031 Washer 2x8x1 Beilagscheibe 2x8x1 1‐JJ‐70‐00032 Screw M2x6 Schraube M2x6 RCH‐70‐022 1‐JJ‐70‐00003 Rotorhead top Rotorkopf oben 1‐JJ‐70‐00004 Rotorhead bottom Rotorkopf unten RCH‐70‐023 1‐JJ‐70‐00001 Rotorhead Cap Rotorkopfkappe Copyright@2016 - Roban Limited – All rights reserved...
Seite 43 12‐02‐02006 Bearing holder Kugellagerhalter 11‐600jRCH‐70‐ X Junction X‐Verbinder 002 RCH‐70‐042 1‐JJ‐70‐00097 Tail servo frame Heckservorahmen 1‐JJ‐70‐00098 Tail servo clamp Heckservoklammer RCH‐70‐043 1‐JJ‐70‐00102 Gear 1M 30T Zahnrad 1M30T RCH‐70‐044 1‐JJ‐70‐00103 Tail pushrod 702mm Gestänge 702mm RCH‐70‐045 1‐JJ‐70‐00104 Tail support holder Strebenaufnahme 1‐JJ‐70‐00105 Bolt 1.5x7.8 Bolzen 1.5x7.8 1‐JJ‐70‐00106 Tail support rod Heckstrebe Copyright@2016 - Roban Limited – All rights reserved...
Seite 44 RCH‐70‐070 1‐JJ‐70‐00040 Servo rod guide Gestängeführung RCH‐70‐071 1‐JJ‐70‐00045 Bearing 5x10x4 Kugellager 5x10x4 RCH‐70‐072 1‐JJ‐70‐00054 Screw M2.5x8 Schraube M2.5x8 RCH‐70‐073 1‐JJ‐70‐00055 Bearing 12x24x6 Kugellager 12x24x6 RCH‐70‐074 1‐JJ‐70‐00056 Bearing 10x19x5 Kugellager 10x19x5 RCH‐70‐075 1‐JJ‐70‐00081 Nylon Nut M2.5 Nylon Mutter M2.5 RCH‐70‐076 1‐JJ‐70‐00084 Screw M2.5x8 Schraube M2.5x8 RCH‐70‐077 1‐JJ‐70‐00085 Screw M2.5x20 Schraube M2.5x20 Copyright@2016 - Roban Limited – All rights reserved...
Seite 45 RCH‐70‐105 1‐60‐WJ‐00004 Shaft bevel gear Kegelrad 20T RCH‐70‐106 1‐JJ‐70‐00089 Washer 10x13x0.1 Beilagscheibe 10x13x0.1 RCH‐70‐107 1‐JJ‐70‐00129 Nylon Nut M2 Nylon Mutter M2 RCH‐70‐108 1‐JJ‐70‐00141 Tail spindle Heckrotor Welle RCH‐70‐109 1‐JX‐47‐00115 Rotor hub 3 blade Rotorkopf 3 Blatt RCH‐70‐110 1‐JX‐47‐00103 Rotor hub 4 blade Rotorkopf 4 Blatt Copyright@2016 - Roban Limited – All rights reserved...
