Bauanleitung
Falls Du Schwierigkeiten beim Umklappen der Seitenteile hast, kannst Du diese anhand der
Rillen vorknicken.
• Nun kannst Du die fertig gelötete Basisplatte in das Pappgehäuse platzieren. Achte
dabei darauf, dass die Buchse des Chips auch wirklich an der rechteckigen Aussparung
richtig positioniert ist, sodass das USB-Kabel ungehindert hindurchpasst.
• Jetzt kannst Du die beigefügten Trennwände hinzunehmen und diese zu einem
Gitternetz zusammenstecken. Achte darauf, dass die Ausbeulungen der kürzeren
Trennwände nach unten zur Basis zeigen. Platziere nun das Gitternetz senkrecht auf die
Basisplatte. Achte hierbei darauf, dass die einzelnen Trennwände des Gitternetzes
wirklich gerade platziert werden, sodass die einzelnen LEDs jeweils mittig innerhalb der
gleich großen Quadrate zu sehen sind.
• Nach dem richtigen Platzieren des Gitters kannst Du nun das Wörterpapier richtig
positionieren. Achte hierbei darauf, dass wirklich alle Wörter nach dem Positionieren
auf der Vorderseite gut zu sehen sind.
Klappe nun den Teil mit der Fensteraussparung um und knicke dessen Laschen in die
•
Eckspalten ein. Nun ist das Gehäuse fertiggestellt.

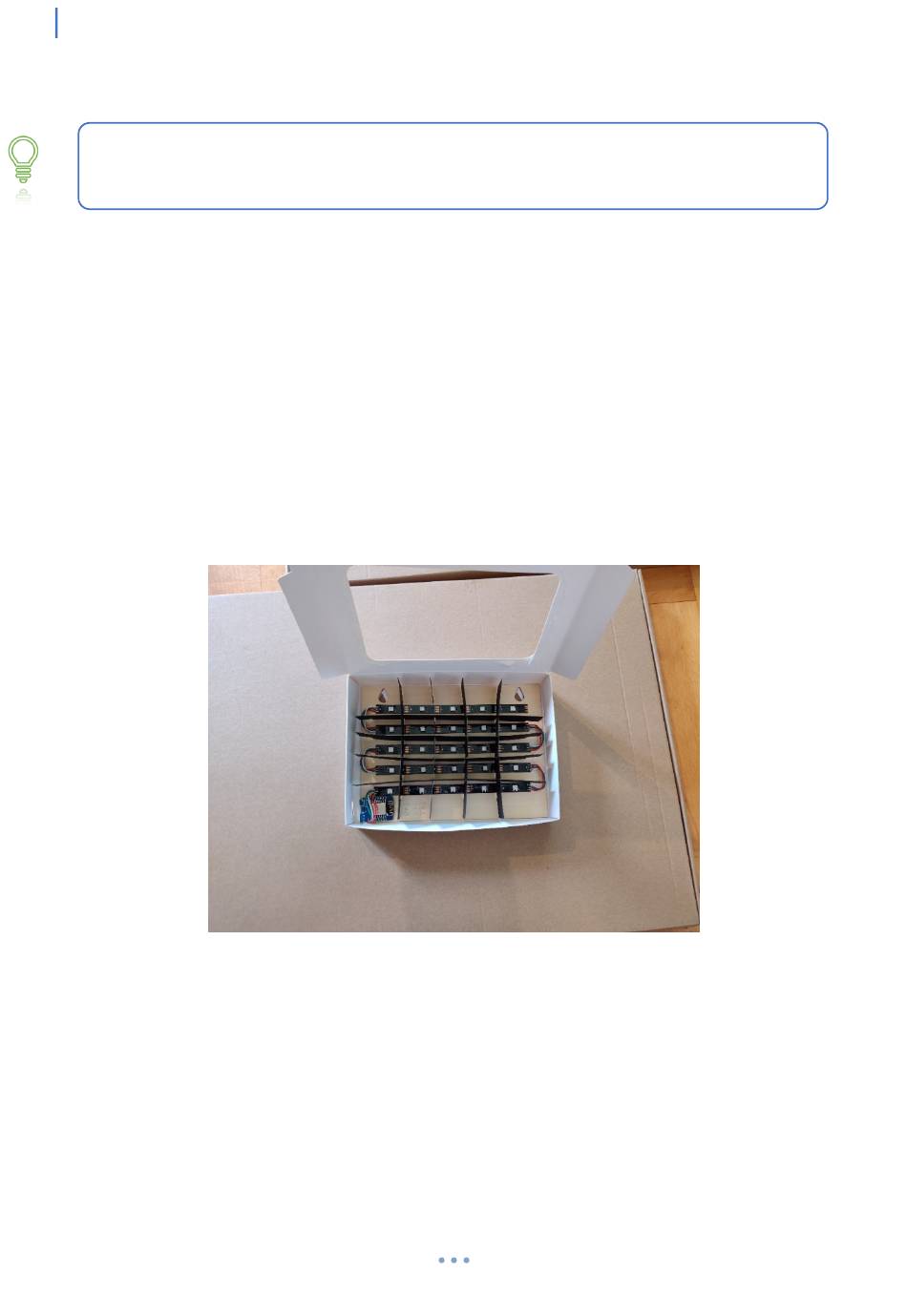

[Abb. 7]: Gitternetz auf der Basisplatte platziert
