Bauanleitung

Step 3: Selbsttest Stromnetzanschluss

• Sind alle Kabel richtig verlötet, kann vorab ein Selbsttest durchgeführt werden. Dieser
dient dazu, die Funktion der LEDs noch vor dem Zusammenbau der Uhr zu überprüfen.
• Dazu wird das dazu benötigte USB-Stromkabel in die Buchse des Chips eingesteckt und
mit dem Stromnetz verbunden.
• Wenn alle Strips richtig miteinander verbunden sind, blinken alle LEDs mit voller
Helligkeit 3x rot auf. Dies ist ein Zeichen dafür, dass alles richtig verlötet wurde. Sollten
nur einige LEDs schwach in der Farbe Rot leuchten, so besteht ein Kurzschluss bzw.
wurde eine Lötstelle nicht richtig verlötet. Diesen Fehler kannst Du korrigieren, indem
Du durch Erhitzen des Lötzinns die einzelnen Kabel herauslöst und neu verbindest. Die
Kabel auf keinen Fall aus dem verfestigten Lötzinn herausziehen!
Achte beim Löten darauf, dass die einzelnen Lötstellen nicht miteinander verzinnt sind, um
einen Kurzschluss zu vermeiden. Dieser äußert sich darin, dass einige LEDs schwach rot
leuchten. Prüfe dazu alle Lötstellen und verlöte sie neu.

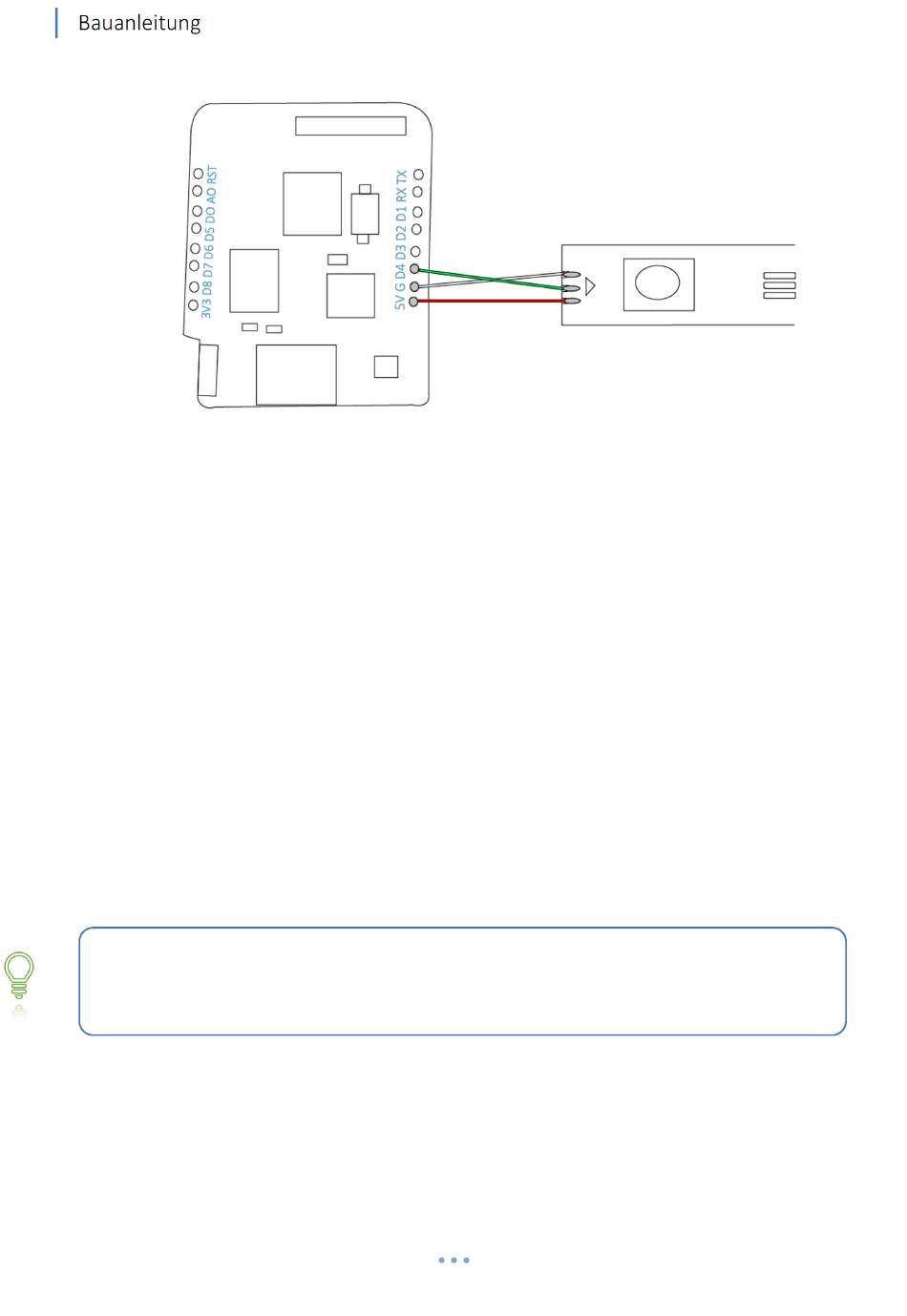

[Abb. 5]: Chip verlötet mit Kabel
