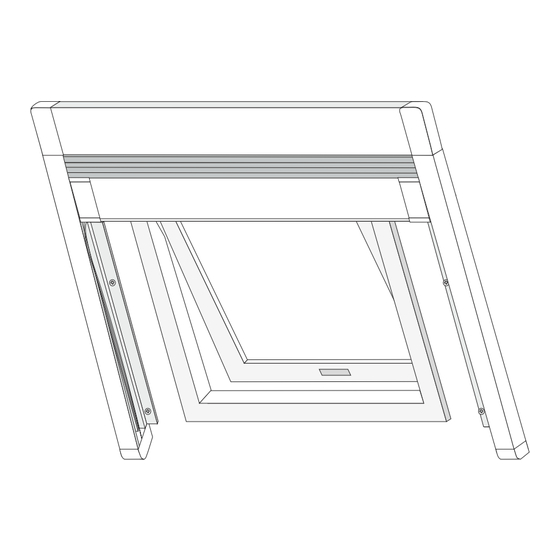

- Seite 1 Insektenschutz-Rollo für Dachfenster 110 x 160 cm Montageanleitung Deutsch 04/2013, 100120200-A0029AT...
- Seite 2 0) 180/5007992 (0,14 Euro/Min. aus dem deutschen Festnetz, Mobilfunk max. 0,42 Euro/Min. Verbindungen aus dem Ausland abweichend. Auskunft über die Ihnen geltenden Gebühren erteilt Ihr Telefonprovider.) Aufbauanleitung als Video: www.easyhome-insektenschutz.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF Download im Downloadbereich unter www.easyhome-insektenschutz.de V1/2013-10012...
-
Seite 3: Benötigtes Werkzeug
Insektenschutz-Rollo für Dachfenster Inhalt/Benötigtes Werkzeug Q 10 x 10 x 3,9 mm Inhalt: Plisseekassette, 1 x Abschlusskappe für links , 1 x Griffleiste, 1 x Abdeckkappe für Abschlusskappe rechts, 1 x seitliches Führungsprofil links, 1 x Abdeckkappe für Abschlusskappe links, 1 x seitliches Führungsprofil rechts, 1 x Abschlusskappe für rechts, 1 x... -
Seite 4: Montage
Insektenschutz-Rollo für Dachfenster Montage Variante A MONTAGE Profile werden nicht an die Fenstermaße angepasst. Plissee Max. Fensterbreite inkl. Rahmen: B 101 cm. VARIANTE Plisseegewebe in die Plisseekassette einfädeln. Achtung: Bitte beachten Sie dass sich die Schnüre, wie abgebildet, überkreuzen! D. h. die linke Schnur mit Verbinder muss nach rechts, die rechte Schnur mit Verbinder nach links zeigen. - Seite 5 Insektenschutz-Rollo für Dachfenster Montage Variante A V1/2013-10012...
- Seite 6 Insektenschutz-Rollo für Dachfenster Montage Variante A V1/2013-10012...
- Seite 7 Insektenschutz-Rollo für Dachfenster Montage Variante B MONTAGE Profile werden entprechend der Fenstermaße gekürzt. Min. Fensterbreite inkl. Rahmen: B 62 cm. VARIANTE Plissee H = Höhe = B = Breite = Sorgfältig die Breite B und die Höhe H der Fensteröffnung in „cm“ Plisseegewebe auf B + 7 cm kürzen.
- Seite 8 Insektenschutz-Rollo für Dachfenster Montage Variante B Plisseekassette mittig ausrichten und mittels Schrauben anschrauben. Achten Sie auf einen Abstand von 6 cm zur Hinweis: Nach Möglichkeit Gehrungslade verwenden! Laibungskante, damit ein ordnungsgemäßes Öffnen des Fensters möglich ist. Tipp: Zum Ausrichten der Plisseekassette eine Wasserwaage verwenden.
- Seite 9 Insektenschutz-Rollo für Dachfenster Montage Variante B V1/2013-10012...
- Seite 10 Insektenschutz-Rollo für Dachfenster Montage Variante C MONTAGE Profile werden entprechend der Fenstermaße gekürzt. Min. Fensterbreite inkl. Rahmen: B 25 cm. VARIANTE Plissee H = Höhe = B = Breite = Verletzungsgefahr Verletzungsgefahr B + 3,5 cm links + 3,5 cm rechts Mindestbreite: 25 cm ! Plisseegewebe auf B + 7 cm kürzen.
- Seite 11 Insektenschutz-Rollo für Dachfenster Montage Variante C Plisseegewebe in die Plisseekassette einfädeln. Hinweis: Nach Möglichkeit Gehrungslade verwenden! Ø 4 mm V1/2013-10012...
- Seite 12 Insektenschutz-Rollo für Dachfenster Montage Variante C V1/2013-10012...
- Seite 13 Insektenschutz-Rollo für Dachfenster Montage Variante C Spannung einstellen. Sie können die Spannung sowie die Laufeigenschaften des Plissees durch Verschieben der Spann- gleiter anpassen. 17 20 Komplettes System im befestigten Zustand. V1/2013-10012...
-
Seite 14: Häufige Fragen
Festnetz, Mobilfunk max. 0,42 Euro/Min. Verbindungen aus dem Ausland abweichend. Auskunft über die Ihnen entstehenden Gerne können Sie uns auch Gebühren erteilt Ihr Telefonprovider.) über unser Kontaktformular unter www.easyhome- insektenschutz.de eine Nachricht senden. Sie benötigen eine Metallsäge, Maßband, Wasser- Welches Werkzeug benötige ich zur Montage waage, Metallfeile, Kreuz- &... - Seite 15 Insektenschutz-Rollo für Dachfenster Häufige Fragen Häufige Fragen Mein Insektenschutz-Plissee für Dachfenster Prüfen Sie die Schnurspannung und stellen hält nicht auf der gewünschten Position. diese ggf. etwas stärker ein. Siehe hierzu Woran kann das liegen? Schritt 12, 16 bzw. 19 unserer Montageanlei- tung.
