0PS1025.2
1 Allgemeines
Die kompakte Stromversorgung 0PS1025.2 eignet sich aufgrund ihrer Bauform speziell für Installationen mit be-
engtem Platzangebot. Die Ausgangsleistung beträgt 60 W bei 24 V mit 2,5 A.
Der Weitbereichseingang und das internationale Zulassungspaket ermöglichen den weltweiten Einsatz. Die hohe
MTBF von 500.000 h steht für eine hohe Versorgungssicherheit. Zur Leistungserhöhung und Redundanz ist das
Gerät parallelschaltbar.
Mit ihrem hohen Wirkungsgrad und den geringen Stand-by-Verlusten wird eine hohe Energieeffizienz erzielt.
• 100 bis 240 VAC Wide Range Eingang
• Parallelschaltbar zur Leistungserhöhung und Redundanz
• Hohe Betriebssicherheit durch lange Netzausfallüberbrückung unter Volllast und hohe MTBF (>500.000 h)
• Internationales Zulassungspaket
• Großer Temperaturbereich von -25 bis 70°C
• Extra flache Bauform
• Einfache Montage auf der DIN Hutschiene oder an der Wand
2 Gestaltung von Sicherheitshinweisen
Die Sicherheitshinweise werden im vorliegenden Datenblatt wie folgt gestaltet:
Sicherheitshinweis
Gefahr!
Warnung!
Vorsicht!
Information:
3 Bestelldaten
Bestellnummer
Kurzbeschreibung
Einphasige Netzteile
0PS1025.2
24 VDC Netzteil, 1-phasig, 2,5 A, Eingang 100-240 VAC, Wide
Range, DIN-Schienen Montage
Beschreibung
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht Todesgefahr.
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht die Gefahr schwerer Verletzungen oder großer Sach-
schäden.
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht die Gefahr von Verletzungen oder Sachschäden.
Wichtige Angaben zur Vermeidung von Fehlfunktionen.
Tabelle 1: Beschreibung der verwendeten Sicherheitshinweise
Tabelle 2: 0PS1025.2 - Bestelldaten
0PS1025.2

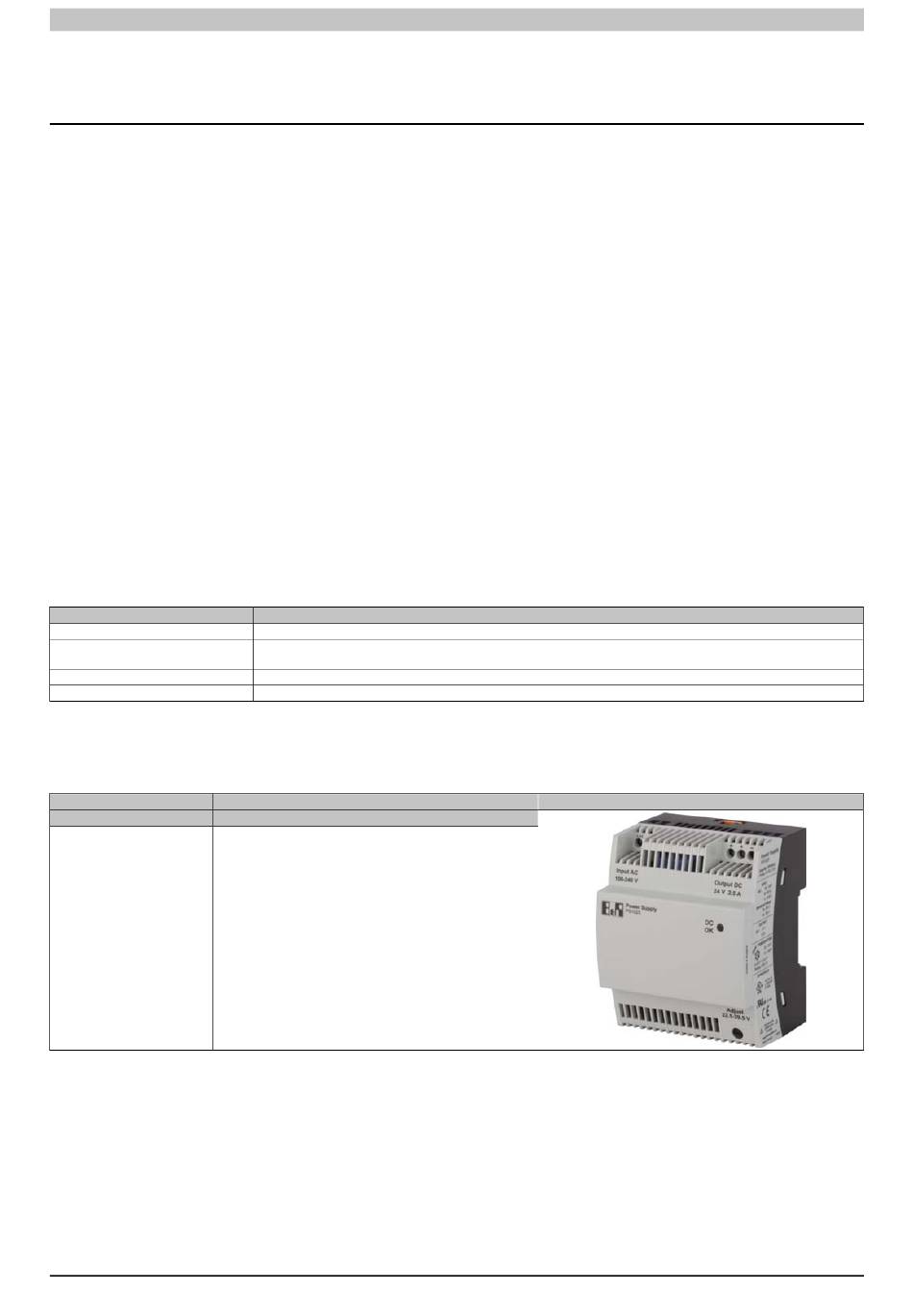

Abbildung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für B&R 0PS1025.2
Inhaltszusammenfassung für B&R 0PS1025.2
- Seite 1 0PS1025.2 1 Allgemeines Die kompakte Stromversorgung 0PS1025.2 eignet sich aufgrund ihrer Bauform speziell für Installationen mit be- engtem Platzangebot. Die Ausgangsleistung beträgt 60 W bei 24 V mit 2,5 A. Der Weitbereichseingang und das internationale Zulassungspaket ermöglichen den weltweiten Einsatz. Die hohe MTBF von 500.000 h steht für eine hohe Versorgungssicherheit.
-
Seite 2: Technische Daten
9,9 W Leerlauf max. 0,7 W Einsatzbedingungen Belüftung/Kühlung Natürliche Konvektion, kein Lüfter erforderlich Schutzart nach EN 60529 IP20 Umgebungsbedingungen Temperatur Betrieb -25 bis 70°C (>55°C Derating) Lagerung -40 bis 85°C Transport -40 bis 85°C Tabelle 3: 0PS1025.2 - Technische Daten... -
Seite 3: Normen Und Konformität
Breite 72 mm Höhe 90 mm Tiefe 61 mm Gewicht 300 g Tabelle 3: 0PS1025.2 - Technische Daten 5 Normen und Konformität Normen Elektrische Ausrüstung von Maschinen EN 60204 Sicherheitstransformatoren für Schaltnetzteile IEC 61558-2-17 Elektrische Sicherheit (von Einrichtungen der Informationstechnik) IEC 60950 / VDE 0805 (SELV) Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln... - Seite 4 0PS1025.2 6 Blockschaltbild 7 Signalisierung Die LED "DC OK" ermöglicht eine Funktionsauswertung der Stromversorgung direkt am Einsatzort. Zustand 1 Zustand 2 LED "DC OK" Leuchtet Ursache Ausgangsspannung >21,5 V Ausgangsspannung <21,5 V oder keine Spannung am Ausgang Bedeutung Ausgangsspannung und Ausgangsstrom sind OK Das Gerät ist in Betrieb, aber es liegt ein Fehler am Ver-...
- Seite 5 0PS1025.2 Temperaturverhalten Umgebungstemperatur [°C] Bei einer Umgebungstemperatur bis zu 55°C stellt das Gerät den kontinuierlichen Ausgangsstrom I zur Verfü- gung. Bei Umgebungstemperaturen über 55°C muss die Ausgangsleistung um 2,5% je Kelvin Temperaturerhö- hung reduziert werden. Bei Umgebungstemperaturen über 70°C bzw. thermischer Überlastung schaltet das Gerät nicht ab. Die Ausgangs- leistung wird so weit reduziert, dass ein Geräteschutz gegeben ist.
- Seite 6 0PS1025.2 10 Aufbau 1 AC-Eingang 2 DC-Ausgang 3 LED "DC OK" 4 Potenziometer 22,5 bis 29,5 VDC 5 Universal-Rastfuß für Hutschienen und zur Wandmontage...
- Seite 7 0PS1025.2 11 Eingang Information: Löst eine interne Sicherung aus, liegt mit hoher Wahrscheinlichkeit ein Gerätedefekt vor. In dem Fall ist eine Überprüfung des Gerätes im Werk erforderlich! Absicherung der Primärseite Die Installation des Gerätes muss entsprechend den Bestimmungen der EN 60950 erfolgen. Das Gerät muss über eine geeignete Trennvorrichtung außerhalb der Stromversorgung spannungslos schaltbar sein.
- Seite 8 0PS1025.2 12 Ausgang Der Anschluss erfolgt über die Schraubverbindungen "+" und "-" am Schraubanschluss des DC-Ausgangs. Die eingestellte Ausgangsspannung beträgt bei Auslieferung 24 VDC. Am Potenziometer ist die Ausgangsspannung einstellbar. Absicherung der Sekundärseite Das Gerät ist elektronisch kurzschluss- und leerlauffest. Die Ausgangsspannung wird im Fehlerfall auf maximal 35 VDC begrenzt.
-
Seite 9: Installation
0PS1025.2 14 Installation Neben einer Hutschienenmontage ist auch eine Wandbefestigung möglich. Information: Um eine ausreichende Konvektion zu gewährleisten, empfehlen wir einen Mindestabstand von 30 mm in vertikaler Richtung zu anderen Geräten. Die Hutschiene muss waagerecht montiert werden. Die Lüftungsschlitze der Stromversorgung müssen... -
