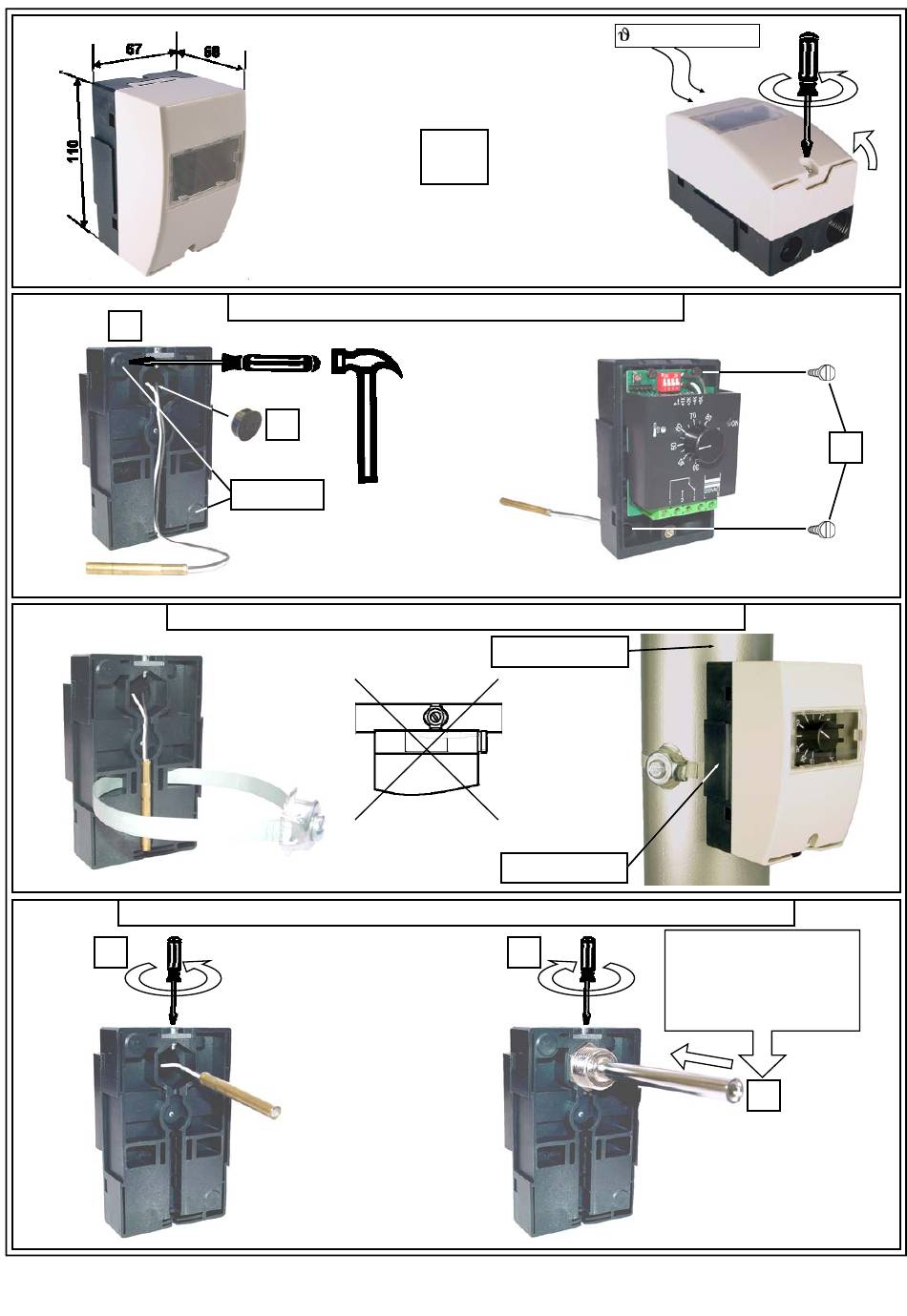

ASKOMA RAKE Montagevorschrift Seite 2

3
4
A
5
Montage auf Tauchhülse / Pocket mounting / Montage gaine protection
6
A
Wandmontage / Wall mounting / Montage mural
B
Ø 3 mm
Rohrmontage / Pipe mounting / Montage sur le conduit
IP54
EN60529
Ø ½" bis 3"
Ts = 120°C
C
max = 70°C
- Fühlrohr bis zum Anschlag
ins Schutzrohr stecken
- Move the sensor to the end
of the pocket
- Mettre la sonde jusque en
bout de la gaine protection
B
C
Seite 2
