4. Ventilanschluss

Ein zu prüfendes Ventil wird mit Hilfe von einem Kabel an einer Einbaudose Typ Ca6GD
(siehe Abb.4) an das WPG1 angeschlossen. Ein entsprechendes Kabel ist im Lieferumfang
enthalten und besteht aus einer abgeschirmten Leitung mit dem Leitungsstecker Typ
CA6LS (siehe Abb.5) und zwei Ventilanschlussdosen vom Typ GDM2011 (siehe Abb.6)

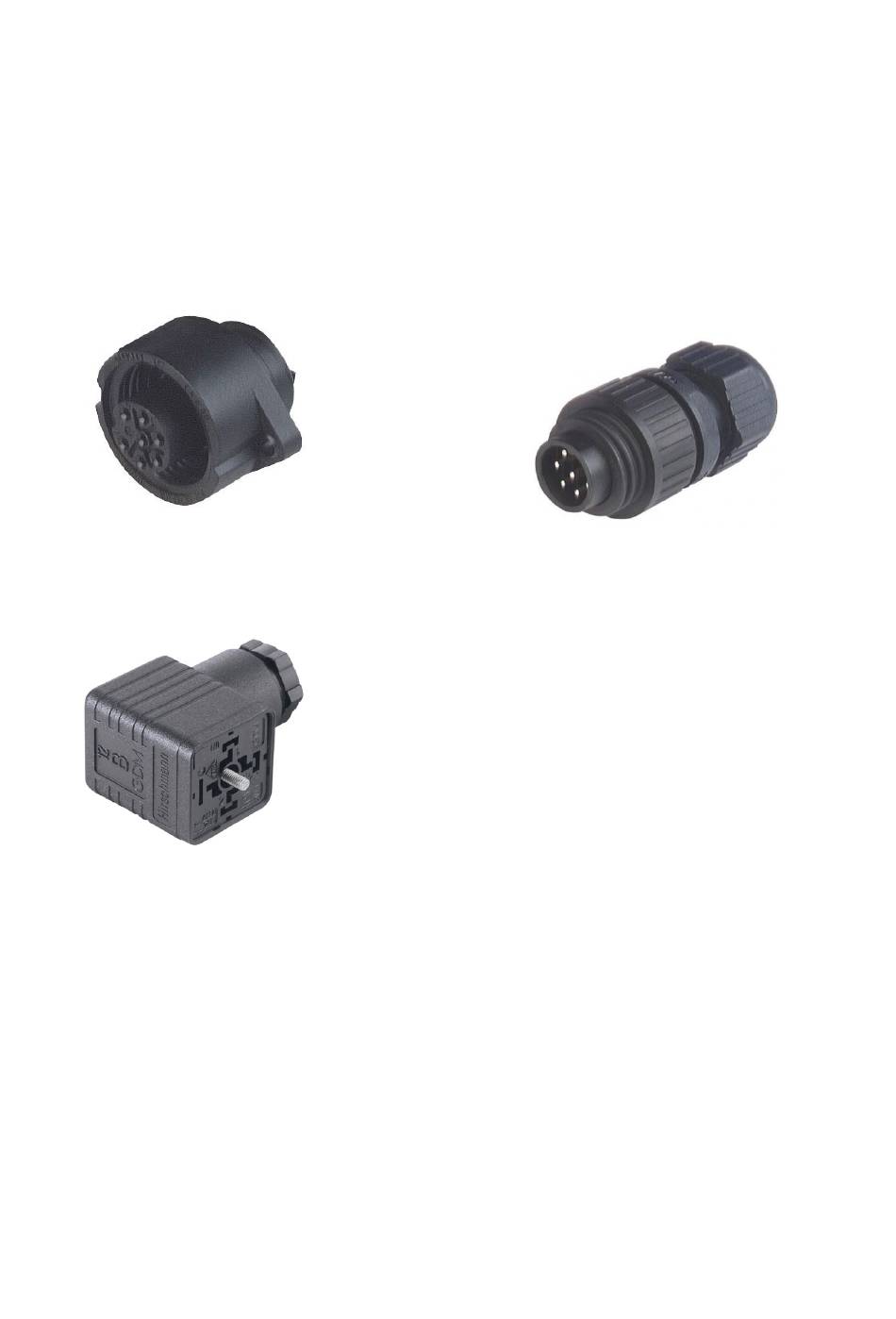

Abb4. Einbaudose Typ CA6GD Abb5. Leitungsstecker Typ CA6LS
Abb6. Ventilanschlussdose Typ GDM 2011
5.Schwarz-weiß Ventilanschluss.
Ein eventuell benötigtes Schwarz-weiß Ventil wird an Buchsen BW (+24V/2A; 0V) (siehe Abb.1)
angeschlossen und mit dem S5 Schalter 2-Polig geschaltet. Der Strom wird auf 2 Amper
begrenzt. Der Anschlusskabel ist im Lieferumfang nicht enthalten.
