Inhaltszusammenfassung für PEES COMPONENTS WPG1

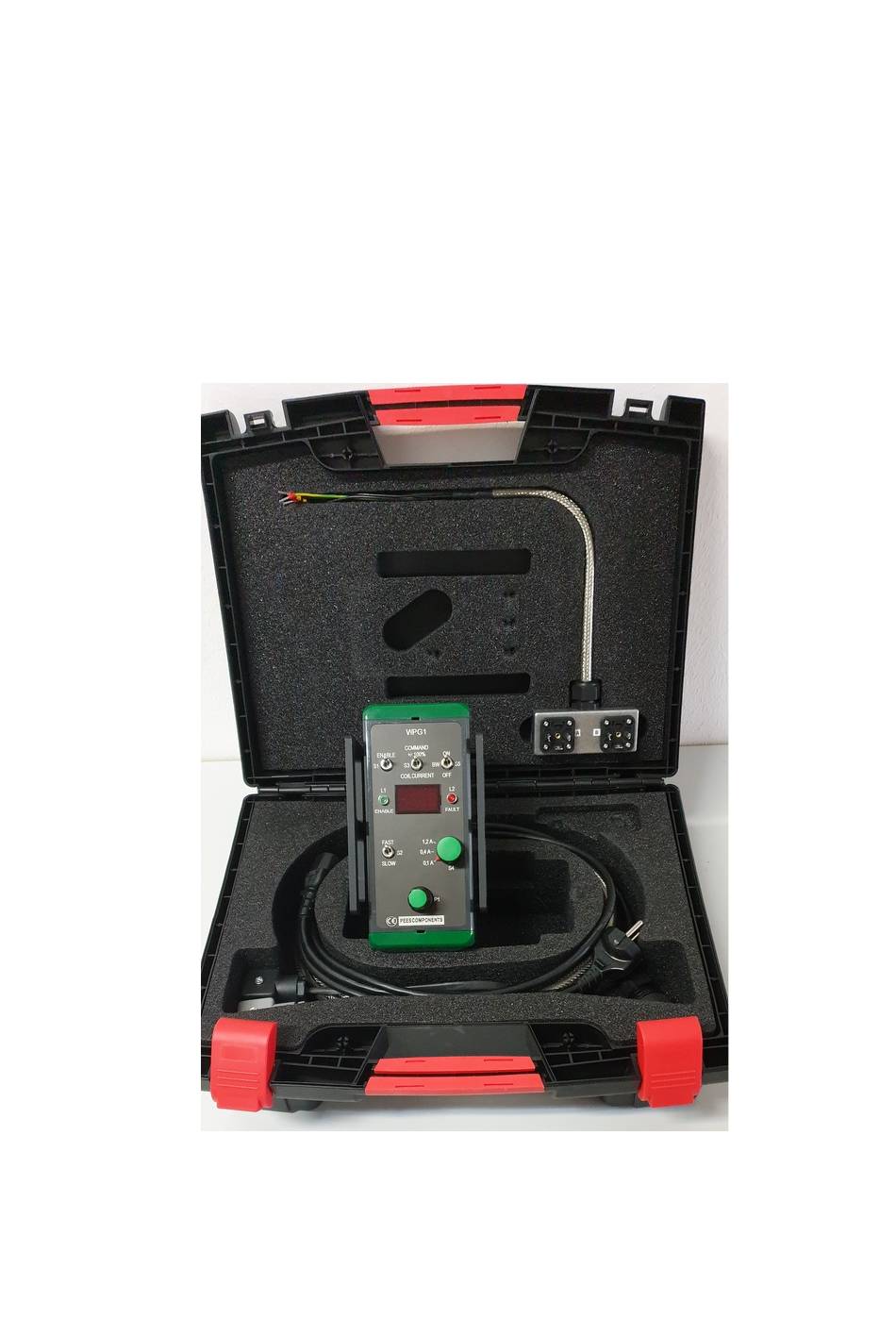

- Seite 1 WPG1 – Prüfgerät für Proportionalwege- und Drosselventile Seite 1 WPG1 (Änderungen vorbehalten)
-
Seite 2: Inhaltsverzeichnis
Inhalt: 1. Technische Daten und Kurzbeschreibung 2. Blockschaltbilder 3. Bedienelemente und Leuchtanzeiger 4. Ventilanschluss 5. Schwarz-weiß Ventilanschluss 6. Klemmenleistenadapter 7. Einstellung des WPG1 8. Zubehör Seite 2 WPG1 (Änderungen vorbehalten) -
Seite 3: Technische Daten Und Kurzbeschreibung
Gesamt ca.160x80x110mm Gewicht: ca. 0,8 kg Das Prüfgerät WPG1 dient der Ansteuerung von Proportionalwegeventilen sowie Proportionaldrosselventilen ohne Lageregelung. Das Gerät setzt den mit dem Potentiometer P1 (siehe Abb.1) eingestellten Sollwert proportional in den Magnetstrom um. Der Nennstrom wird dabei durch Wahlschalter S4 festgelegt: 0,1A (Position 1), 0,4A (Position 2) oder 1,2A (Position 3). - Seite 4 Die Endstufen des WPG1 sind mit einer zwei-kanaligen PWM-Stromquelle (Pulse Width Modulation) ausgerüstet. Dadurch ist eine exakte Stromsteuerung der Ausgangsmagneten, unabhängig gegenüber von Änderungen des Spulen-Wiederstandes möglich. Die beiden Ausgänge sind gegen Erdschluss und Kurzschluss in der Spule gesichert. Dazu sind die Endstufen mit selbstrückstellenden PTC-Sicherungen geschützt.
-
Seite 5: Blockschaltbilder
2. Blockschaltbilder WPG1 Display +24V/2A Strom Coil A 1,2A 0,4A 0,1A Coil B Fast Slow Fault 90-264Vac Enable 47-63Hz Abb2. Blockschaltbild WPG1 WPG1 Display +24V/2A Strom 1,2A 0,4A 0,1A Coil A Coil B Fast Slow Fault 90-264Vac Enable 47-63Hz Abb3. Inbetriebnahme eines Wegeproportionalventil... -
Seite 6: Bedienelemente Und Leuchtanzeiger
Sollwert von 0 bis –10V steuert Stufe B aus. LED (grün): Anzeige der Freigabe der Endstufen LED (rot): Anzeige eines Kurzschluss im Ausgang Display Anzeige: Je nach Position von S3 wird im Display entweder Sollwert oder Strom in der Spule angezeigt. Seite 6 WPG1 (Änderungen vorbehalten) -
Seite 7: Ventilanschluss
4. Ventilanschluss Ein zu prüfendes Ventil wird mit Hilfe von einem Kabel an einer Einbaudose Typ Ca6GD (siehe Abb.4) an das WPG1 angeschlossen. Ein entsprechendes Kabel ist im Lieferumfang enthalten und besteht aus einer abgeschirmten Leitung mit dem Leitungsstecker Typ CA6LS (siehe Abb.5) und zwei Ventilanschlussdosen vom Typ GDM2011 (siehe Abb.6) -
Seite 8: Klemmenleistenadapter
Für Explosionsgeschützter Bereich wird das Prüfgerät an einer Klemmenleiste angeschlossen. Dafür ist ein Adapter vorgesehen(siehe Abb.7). Abb7. Klemmenleistenadapter 7. Einstellung des WPG1 Einstellungen des WPG1 wie folgt durchführen: 1. Hauptschalter S6 einschalten. 2. Schalter S2 auf Slow schalten. 3. Schalter S3 auf Command schalten.
