PEES COMPONENTS WPG1 Handbuch Seite 4

Die Endstufen des WPG1 sind mit einer zwei-kanaligen PWM-Stromquelle (Pulse Width
Modulation) ausgerüstet. Dadurch ist eine exakte Stromsteuerung der Ausgangsmagneten,
unabhängig gegenüber von Änderungen des Spulen-Wiederstandes möglich. Die beiden
Ausgänge sind gegen Erdschluss und Kurzschluss in der Spule gesichert. Dazu sind die
Endstufen mit selbstrückstellenden PTC-Sicherungen geschützt. Bei einem Kurzschluss wird die
Versorgungsspannung abgeschaltet und mit der LED L2 (rot) als Fehler signalisiert.
Nach Kurzschlussbeseitigung und Abkühlung der PTC ist das Gerät wieder einsatzbereit.
S6
90-264Vac
47-63Hz
VALVE
MAX 1,2A

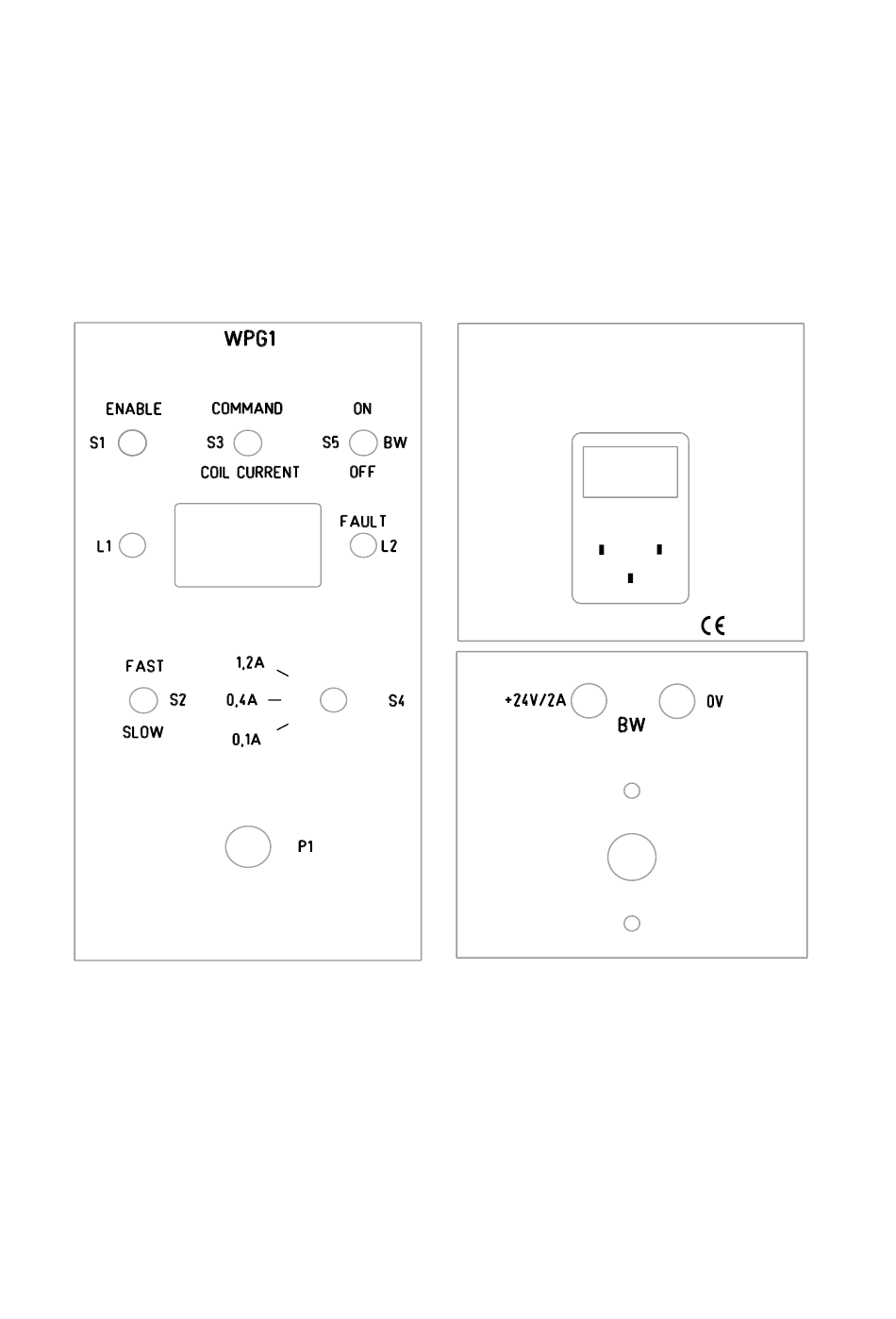

Abb1. Ober- und Unterteil des WPG1
Seite 4
WPG1
(Änderungen vorbehalten)
