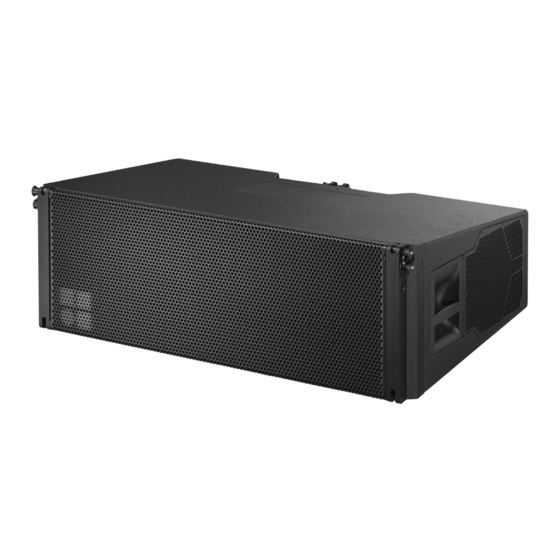

d&b audiotechnik SL Serie Rigginghandbuch

Vorschau ausblenden Andere Handbücher für SL Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SL
KSLi
Rigginghandbuch 1.1 de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für d&b audiotechnik SL Serie

Inhaltszusammenfassung für d&b audiotechnik SL Serie

  • Seite 1 KSLi Rigginghandbuch 1.1 de...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen KSLi Rigginghandbuch Version: 1.1 de, 07/2020, D2750.DE .01 Copyright © 2020 by d&b audiotechnik GmbH & Co. KG; alle Rechte vorbehalten. Bewahren Sie dieses Dokument beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Sicherheit................. 4 1.1 Bestimmungsgemäßer Einsatz............ 4 1.2 d&b ArrayCalc................4 1.3 Allgemeine Sicherheit..............4 1.4 Systemkomponenten und Gewicht/Belastbarkeit..... 5 1.4.1 Windlasten................5 1.5 Zweite, unabhängige Sicherung..........6 1.6 Arbeitssicherheit................6 Riggingkonzept und -komponenten......7 2.1 Montagerahmen und -adapter..........7 2.1.1 Z5743 KSLi-TOP Montagerahmen........

  • Seite 4: Sicherheit

    Sicherheit Sicherheit 1.1 Bestimmungsgemäßer Einsatz Die d&b KSLi Riggingkomponenten dürfen ausschließlich zusammen mit den d&b KSLi Lautsprechern gemäß der in dieser Anleitung beschriebenen Aufbauweise eingesetzt werden. 1.2 d&b ArrayCalc Aus sicherheitsrelevanten wie auch aus akustischen Gründen müssen d&b Line-Arrays mithilfe der d&b ArrayCalc Simulations‐ software entworfen werden.

  • Seite 5: Systemkomponenten Und Gewicht/Belastbarkeit

    Sicherheit 1.4 Systemkomponenten und Gewicht/Belastbarkeit Systemkomponenten und Gewichte Belastbarkeit Lautsprecher Z0790/Z0791, KSLi8/KSLi12 Lautsprecher 57 kg ACHTUNG! Z0795 KSLi-SUB 82 kg Z5743 KSLi-TOP Montagerahmen Riggingkomponenten Der Z5743 KSLi-TOP Montagerahmen ist für ein Gesamtgewicht Z5743 KSLi-TOP Montagerahmen 23 kg von 650 kg - SWL ausgelegt, einschließlich aller Riggingkompo‐ Z5744 KSLi-SUB Montagerahmen 25 kg nenten.

  • Seite 6: Zweite, Unabhängige Sicherung

    Sicherheit 1.5 Zweite, unabhängige Sicherung WARNUNG! Mögliche Gefahr von Personen- und/oder Sachschäden. ▪ Aus Sicherheitsgründen muss immer eine zweite, von den Hän‐ gepunkten des Arrays unabhängige Sicherung vorgenommen werden. ▪ Die Sicherungsvorrichtung muss für die Last bemessen sein und so montiert werden, dass die Last im Falle eines Versagens der ersten Aufhängung direkt und ohne Fallweg von der zweiten Sicherung aufgenommen werden kann.

  • Seite 7: Riggingkonzept Und -Komponenten

    Riggingkonzept und -komponenten Riggingkonzept und -komponenten 2.1 Montagerahmen und -adapter Die d&b KSLi Lautsprecher werden durch zwei spezifizierte Monta‐ gerahmen (Z5743 KSLi-TOP Montagerahmen und Z5744 KSLi- SUB Montagerahmen) und einen Montageadapter (Z5745 KSLi- SUB Montageadapter) ergänzt. Diese Komponenten ermöglichen den Aufbau der folgenden Array- Konfigurationen (maximale Anzahl an Lautsprechern): KSLi-TOP Array, 10-tief, mit: KSLi-SUB-Spalte, 6-tief, 2°-Splay, mit:...

  • Seite 8: Lieferumfang

    Riggingkonzept und -komponenten 2.1.1 Z5743 KSLi-TOP Montagerahmen Bestimmungsgemäßer Einsatz Der Z5743 KSLi-TOP Montagerahmen ist für ein Gesamtgewicht von 650 kg - SWL ausgelegt, einschließlich aller Riggingkompo‐ nenten. Es können maximal 10 x KSLi-TOP Lautsprecher geflogen werden. Lieferumfang Der Z5743 KSLi-TOP Montagerahmen wird mit folgenden System‐ komponenten ausgeliefert.

  • Seite 9: Z5744 Ksli-Sub Montagerahmen

    Riggingkonzept und -komponenten 2.1.2 Z5744 KSLi-SUB Montagerahmen Bestimmungsgemäßer Einsatz Der Z5744 KSLi-SUB Montagerahmen ist für ein Gesamtgewicht von 550 kg - SWL einschließlich aller Riggingkomponenten, aus‐ gelegt. Es können maximal 6 x KSLi-SUB Lautsprecher geflogen werden. Bei gemischten Array-Konfigurationen bestehend aus maximal 6 x KSLi-TOP Lautsprecher unterhalb von 2 x KSLi-SUB Lautsprechern trägt der Rahmen ein Gesamtgewicht von 600 kg - SWL, ein‐...

  • Seite 10: Aufhängung Der Montagerahmen

    Riggingkonzept und -komponenten 2.1.3 Aufhängung der Montagerahmen Die Mittelschiene der Montagerahmen ist mit zwei Befestigungs‐ punkten [F] zur Aufhängung mithilfe der mitgelieferten 3.25 t Schäkel ausgestattet. Auf der vorderen Querstrebe der Montagerahmen befinden sich zwei Rahmenösen, die in Verbindung mit dem mitgelieferten 3.25 t Schäkel zur Anbringung einer zweiten, unabhängigen Sicherung dienen.

  • Seite 11: Ringfederstifte

    Riggingkonzept und -komponenten 2.2 Ringfederstifte Beim KSLi Riggingsystem werden für die folgenden Komponenten Ringfederstifte verwendet, um zu verhindern, dass sich diese Kom‐ ponenten lösen oder lockern. ▪ Befestigungsbolzen der 3.25 t Schäkel an den entsprechenden Befestigungspunkten der KSLi Montagerahmen. Ringfederstift Funktion des Ringfederstifts Die Ringfederstifte sind werksseitig "verriegelt", um zu verhindern, dass sie sich lösen.

  • Seite 12: Locking Pins

    Riggingkonzept und -komponenten 2.3 Locking Pins Die KSLi Montagerahmen und der Montageadapter sind mit zwei verschiedenen Typen von Locking Pins ausgestattet. WARNUNG! Mögliche Gefahr von Personen- und/oder Sachschäden. Stellen Sie sicher, dass alle Locking Pins vollständig eingesetzt und ordnungsgemäß eingerastet sind. Ziehen Sie dazu den Pin kurz wieder zu sich.

  • Seite 13: Rear Link Der Rahmen/Des Adapters

    Riggingkonzept und -komponenten 2.4 Rear Link der Rahmen/des Adapters WARNUNG! Mögliche Gefahr von Personen- und/oder Sachschäden. Der Befestigungsbolzen [B] für den Rear Link der Rahmen/des Adapters ist ein zentrales, tragendes Teil des Flugsystems. Deshalb ist der Befestigungsbolzen ein sicherheitsrelevantes Bauteil. Achten Sie aus diesem Grund besonders darauf, dass der Bolzen ordnungsgemäß...

  • Seite 14: Splay/Rear-Link-Mechanismus

    Riggingkonzept und -komponenten SUB Lautsprecher Þ Lösen Sie den oberen Befestigungsbolzen. ↳ Der Front Link fährt automatisch aus. Beim Front-Link-Mechanismus für die SUB Lautsprecher stehen 4 verschiedene Einstellungen zur Verfügung: 1. SUB zu Rahmen (Þ Abb. 1). 2. SUB zu SUB mit 0° Splay-Winkel zwischen den Lautsprechern (Þ...

  • Seite 15: Einstellung Der Splay-Winkel Für Ksli-Top Lautsprecher

    Riggingkonzept und -komponenten 2.5.3 Einstellung der Splay-Winkel für KSLi-TOP Laut‐ sprecher Die Splay-Winkel werden am rückwärtigen Riggingstrang der Laut‐ sprecher eingestellt. Die Winkel zwischen benachbarten Lautspre‐ chern können dabei in einem Bereich von 0° bis 10° in 1°- Schritten eingestellt werden. Der Splay Link der Lautsprecher ist als gerader Link mit zwei Boh‐...

  • Seite 16: Ksli Arrays Und Aufbauverfahren

    KSLi Arrays und Aufbauverfahren KSLi Arrays und Aufbauverfahren KSLi-TOP Array, 10-tief, mit: KSLi-SUB-Spalte, 6-tief, 2°-Splay, mit: Gemischtes Array mit: Z5743 KSLi-TOP Montagerahmen Z5744 KSLi-SUB Montagerahmen Z5744 KSLi-SUB Montagerahmen Z5745 KSLi-SUB Montageadapter Siehe: Siehe: Þ Kapitel 3.2 "KSLi-TOP Array" Þ Kapitel 3.3 "KSLi-SUB Spalte" Siehe: Þ...

  • Seite 17: Vorbereitungen Für Den Aufbau

    KSLi Arrays und Aufbauverfahren 3.1 Vorbereitungen für den Aufbau Planen und überprüfen Sie den akustischen und mechanischen Aufbau zunächst mit ArrayCalc und bereiten Sie eine ausreichende Anzahl an Ausdrucken für jedes Array vor. Alternativ kann auch die ArrayCalc Viewer App zu diesem Zweck verwendet werden. Anhand des Rigging Plots können die Rigger die exakte Position der Hängepunkte, Sicherungspunkte und Kettenzüge setzen.
  • Seite 18 KSLi Arrays und Aufbauverfahren 3. Montagerahmen am ersten Lautsprecher montieren Um den Montagerahmen am ersten Lautsprecher zu montieren, gehen Sie wie folgt vor: Benötigtes Werkzeug: ▪ Inbusschlüssel 4 mm 1. Lösen Sie an der vorderen Querstrebe des Rahmens die Locking Pins (Typ D) an beiden Seiten und ziehen Sie sie heraus.

  • Seite 19: Aufbau Überprüfen

    KSLi Arrays und Aufbauverfahren 6. Setzen Sie die Befestigungsbolzen der vorderen Riggingst‐ ränge des oberen Lautsprechers auf beiden Seiten ein und ziehen Sie diese handfest an. 7. Heben Sie den unteren Lautsprecher an, bis der Splay Link des oberen Lautsprechers vollständig in den Riggingstrang des unteren Lautsprechers eingepasst ist.

  • Seite 20: Ksli-Sub Spalte

    KSLi Arrays und Aufbauverfahren 3.3 KSLi-SUB Spalte Anmerkungen und Begrenzungen ACHTUNG! In Verbindung mit dem Z5744 KSLi-SUB Montagerahmen dürfen maximal 6 x KSLi-SUB Lautsprecher geflogen werden. 1. Montagerahmen hängen 1. Hängen Sie den Montagerahmen gemäß den jeweiligen Anforderungen/Gegebenheiten? vor Ort. 2.
  • Seite 21 KSLi Arrays und Aufbauverfahren 4. Setzen Sie auf der Rückseite den Rear Link des Rahmens am hinteren Riggingstrang des Lautsprechers ein. 5. Setzen Sie beide Locking Pins ein und verriegeln Sie diese. 6. Entfernen Sie die T-Griffe. 4. Weitere Lautsprecher montieren 1.
  • Seite 22 KSLi Arrays und Aufbauverfahren 7. Setzen Sie auf der Rückseite des oberen Lautsprechers den Locking Pin, der den Rear Link in seiner Parkposition hält, wieder ein. 8. Setzen Sie den Rear Link des oberen Lautsprechers am hint‐ eren Riggingstrang des unteren Lautsprechers ein. 9.

  • Seite 23: Gemischte Array-Konfiguration

    KSLi Arrays und Aufbauverfahren 3.4 Gemischte Array-Konfiguration Anmerkungen und Begrenzungen ACHTUNG! Für einen gemischten Aufbau muss immer der Z5744 KSLi-SUB Montagerahmen als Hängevorrichtung eingesetzt werden, wäh‐ rend zusätzlich der Z5745 KSLi-SUB Montageadapter erforderlich ist. Der Z5745 KSLi-SUB Montageadapter ist für ein Gesamtgewicht von 600 kg - SWL ausgelegt, einschließlich aller Riggingkompo‐...
  • Seite 24 KSLi Arrays und Aufbauverfahren 3. Montagerahmen am ersten Lautsprecher montieren Um den Montagerahmen am ersten Lautsprecher zu montieren, gehen Sie wie folgt vor: Benötigtes Werkzeug: ▪ Inbusschlüssel 4 mm 1. Lösen Sie an der vorderen Querstrebe des Rahmens die Locking Pins (Typ D) an beiden Seiten und ziehen Sie sie heraus.
  • Seite 25 KSLi Arrays und Aufbauverfahren 2. Bringen Sie die T-Griffe an. 3. Heben Sie den bereits montierten Aufbau auf Arbeitshöhe an. 4. Platzieren Sie den nächsten SUB-Lautsprecher unter den Aufbau. 5. Senken Sie den Aufbau auf den Lautsprecher ab, sodass die Front Links des nächsten Lautsprechers in die Aufnahmen an den vorderen Riggingsträngen des oberen Lautsprechers ein‐...

  • Seite 26: Montageadapter Montieren

    KSLi Arrays und Aufbauverfahren 5. Montageadapter montieren 1. Um den Montageadapter an der Unterseite des zweiten SUB- Lautsprechers zu montieren, verwenden Sie den Befestigungs‐ bolzen des ersten SUB-Lautsprechers, der mit dem Montage‐ rahmen verbunden ist. 2. Lösen Sie an der Rear-Link-Aufnahme des Montageadapters beide Locking Pins (Typ B).
  • Seite 27 KSLi Arrays und Aufbauverfahren 7. Heben Sie den Lautsprecher hinten so weit an, bis der Rear Link des Adapters vollständig in den Riggingstrang des Laut‐ sprechers eingepasst ist. 8. Bringen Sie die innere Bohrung des Rear Links mit der Lochpo‐ sition [0°] am hinteren Riggingstrang des Lautsprechers in Deckung.
  • Seite 28 KSLi Arrays und Aufbauverfahren 8. Splay Link des letzten Lautsprechers Um beim Splay Links des letzten Lautsprechers ein Klappern wäh‐ rend des Betriebs oder eine Beschädigung zu vermeiden, emp‐ fehlen wir, den Splay Link zu entfernen und ihn vorübergehend an einem sicheren Ort aufzubewahren.

  • Seite 29: System- Und Sicherheitschecks/Hochfahren

    System- und Sicherheitschecks/Hochfahren System- und Sicherheitschecks/Hochfahren System- und Sicherheitschecks Hochfahren Bevor das Array in seine Betriebsposition gebracht wird, über‐ prüfen Sie den Aufbau anhand der folgenden Checkliste: WARNUNG! Mögliche Gefahr von Personen- und/oder Mechanischer Aufbau Sachschäden. ▪ Überprüfen Sie die Befestigung der Montagerahmen und/oder des Adapters an den Lautsprechern: Stellen Sie grundsätzlich sicher, dass jeder Kettenzug für das ▪...

  • Seite 30: Pflege Und Wartung

    Pflege und Wartung Pflege und Wartung 5.1 Zustands- und Funktionskontrolle WARNUNG! Mögliche Gefahr von Personen- und/oder Sachschäden. Führen Sie in regelmäßigen Abständen eine Funktions- und Zustandskontrolle aller Systemkomponenten durch. Dadurch ver‐ meiden Sie das Risiko einer Gefährdung durch Fehlfunktion oder Versagen.

  • Seite 31: Herstellererklärung

    Herstellererklärung Herstellererklärung 6.1 EG-Konformität (CE-Zeichen) Diese Erklärung gilt für: d&b KSLi Lautsprecher (mit integrierten Riggingkomponenten) ▪ Z0790 KSLi8 ▪ Z0791 KSLi12 ▪ Z0795 KSLi-SUB d&b KSLi Riggingkomponenten (einschließlich aller zusätzlichen Komponenten) ▪ Z5743 KSLi-TOP Montagerahmen ▪ Z5744 KSLi-SUB Montagerahmen ▪ Z5745 KSLi-SUB Montageadapter des Herstellers d&b audiotechnik GmbH &...
  • Seite 32 www.dbaudio.com...
