EINBAU DER HR SERVOS:
ALLGEMEINES:
Wichtig: Bei Montagen der Gestängen ist grundsätzlich darauf zu achten, dass sie leicht
gehen, ihren vollen steuerbaren Weg – einschließlich Trimmung – ausführen können und
Kainfalls mechanisch begrenzt werden.
Das Auswiegen:
Das komplett ausgerüstete Modell, sprich flugfähig, soll rechts und links neben dem Rumpf,
ca. 75 – 80 mm hinter Flügelvorderkante (Nasenleiste) unterstützt, die Waage halten. Der
notwendige Bleiballast muss dauerhaft und unverrückbar im Rumpf befestigt werden. Vor
dem ersten Start überprüfen, dass die Tragflächen und das Höhenleitwerk einwandfrei und
fest auf Rumpf sitzen. Einstellwinkel (ca. 0.3 Grad) und Schwerpunkt nochmals überprüfen.
Die ersten Starts an einem flachen Hang durchführen, um die Einstellungen zu überprüfen.
Wenn die ersten Starts zur Zufriedenheit verlaufen sind, kann die DART am Hang oder mit
„Gumibungee" auf Höhe gebracht werden.
Vorschläge für Servoauswal:
2 QR z.B. 2 x Hitec HS 65 MG oder Futaba S-3150
2 WK z.B 2 x Hitec HS 65 MG oder Futaba S-3150
1 HR z.B. 1 x Hitec HS-85BB oder Graupner DS3068

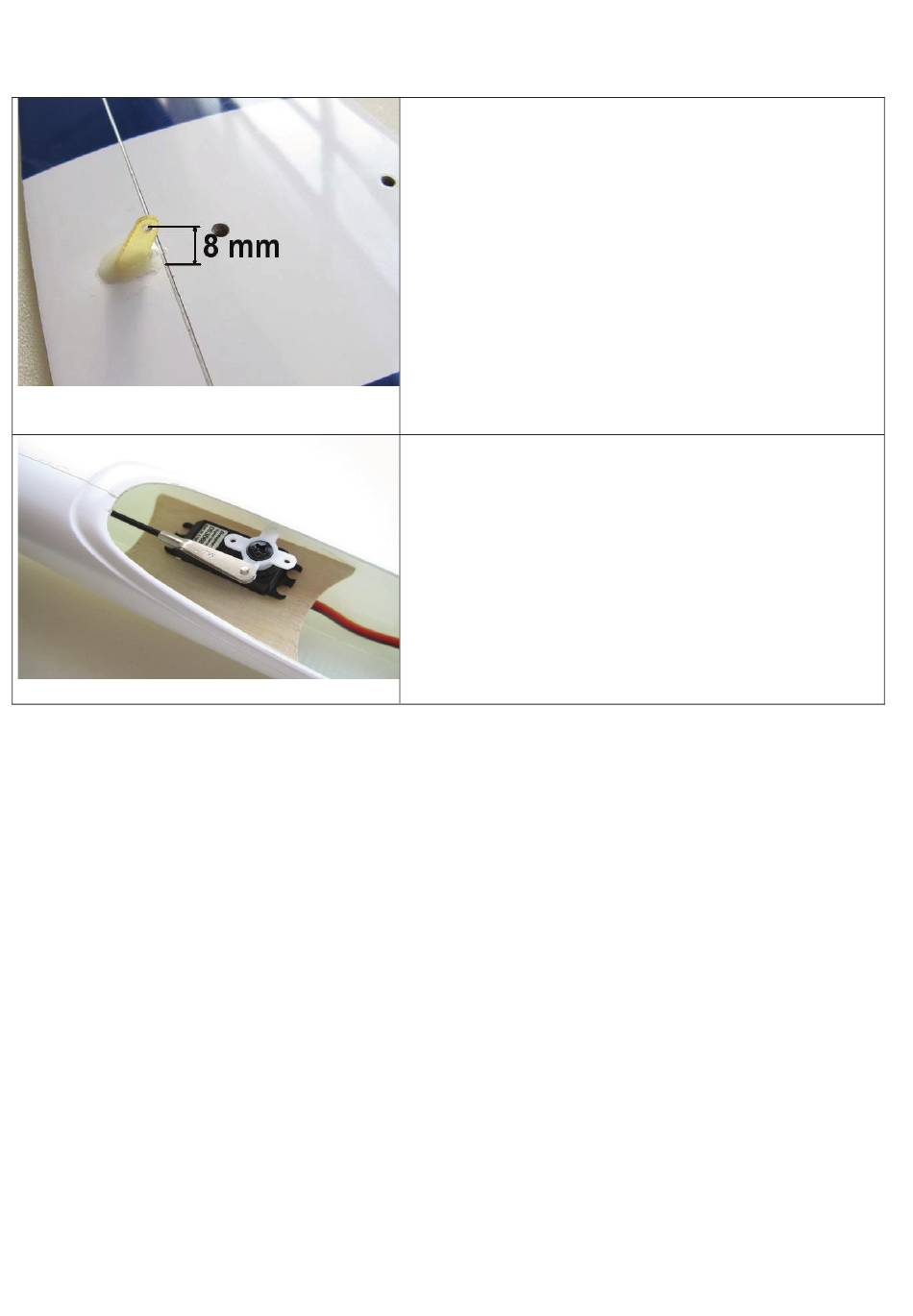

Position des Ruderhorns mit einem Geo-Dreieck
anzeichnen. Mit einem Balsamesser untere Schale
durchschneiden und der Sandwisch material
herausfeilen. Der Einschnitt muss so lang sein,
dass das Ruderhorn soweit eingeschoben werden
kann, bis Einhängepunkt des Gabelkopfes und
Drehpunkt des Ruders übereinstimmen.
Das Gestänge vom Ruderhorn zum Servohebel
besteht aus einer CFK-Rohr Ø 5/3 mm, zwei M2
Gewindestangen (schneiden sie auf eine Länge
von 40 mm), 2 M2 Gabelkopfe und M2 Mutter. Das
CFK-Rohr innen für Verklebung der
Gewindestange gut anschleifen.
Für den Servoeinbau in den Rumpf empfehlen wir
Ihnen das beigelegte Servobrett zu benutzen.
Vorher rauen Sie den Rumpf mit Schleifpapier an
der Stelle auf, wo das Brett verklebt wird auf..
Richten Sie die Servo zusammen mit dem Brett
und befestigen Sie Mit dickflüssigen
Sekundenkleber das Brett im Rumpf. Entfernen
Sie Servo und kleben Sie zusätzlich die Servobrett
mit 24 Stunden Epoxidkleber (geben Sie dem
Kleber Baumwollflocken zu, um eine größere
Festigkeit zu erreichen).
