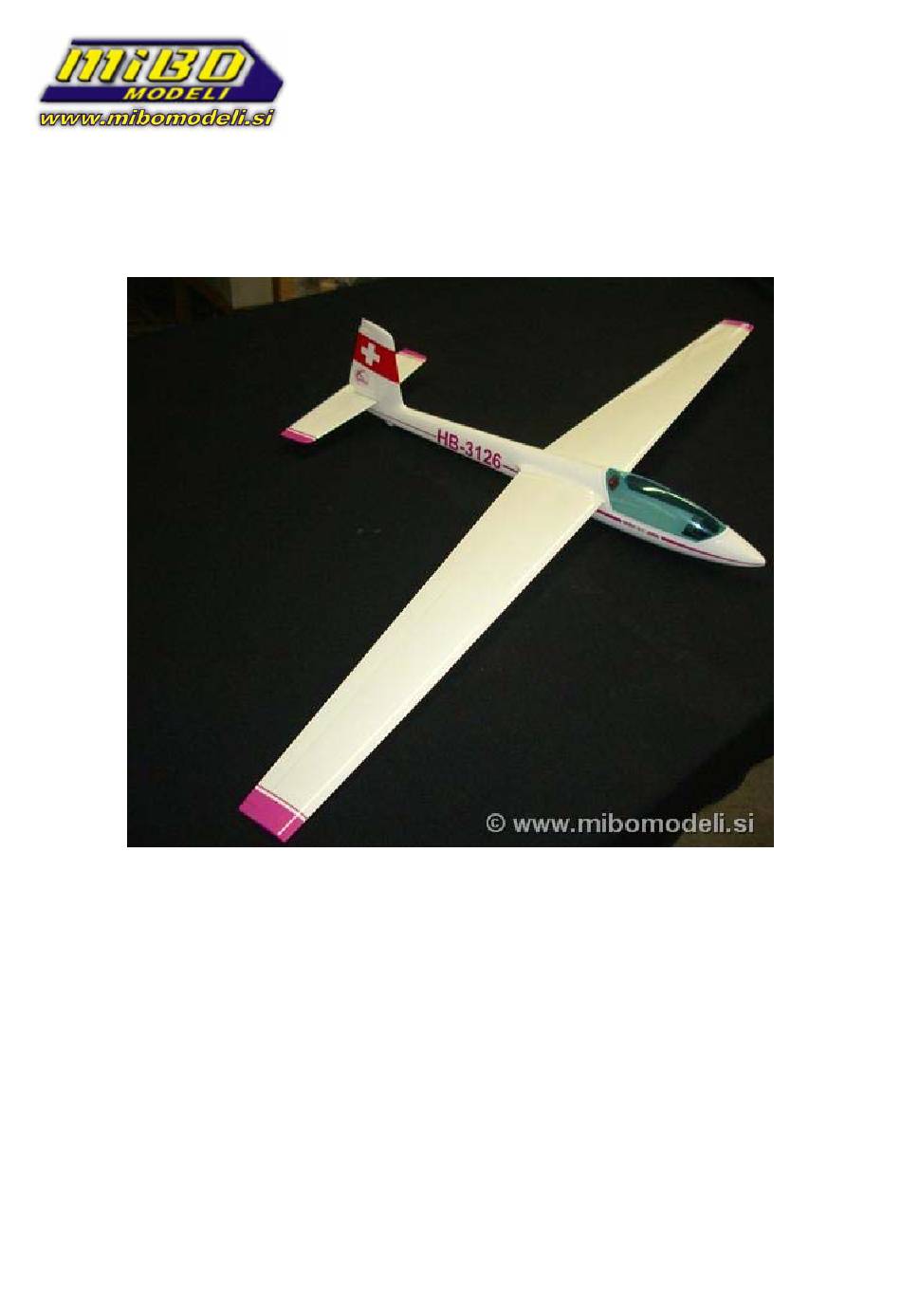

Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06
MICRO SWIFT Bauanleitung
Wir, die Firma MIBO MODELI, möchten uns recht herzlich dafür bedanken, daß Sie ein
Modell aus unserem reichhaltigen Angebot ausgewählt haben.

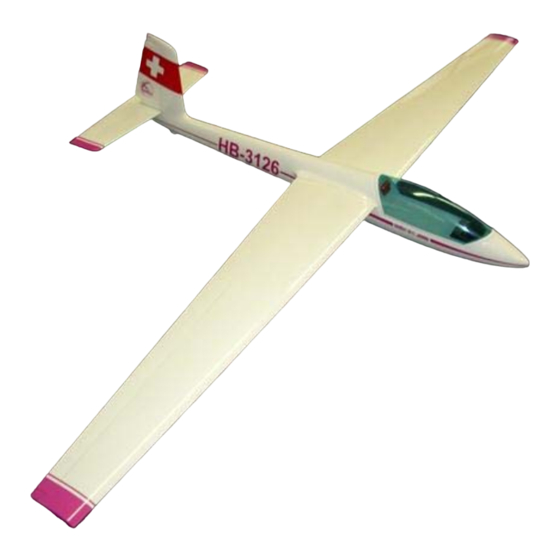

Der Micro Swift ist ein Hochleistungs Micro Hangsegler mit ausgesuchten Materialien
gebaut. Der Entwurf und die Flugeigenschaften ermöglichen uns sich der universelle
Einsatzbereich auch für Hochstart auf die Piste. Für Freizeit-Piloten eine sehr gute Wahl.
Die Urmodellteile des Micro Swifts wurden von hochpräzisen CNC-Maschinen gefräst. Die
daraus entstandenen Negativformen ergeben passgenaue Teile und eine perfekte Profiltreue.
http://www.mibomodeli.si | http://galerija.mibomodeli.si
Werbung
Inhaltszusammenfassung für Mibo Modeli MICRO SWIFT
- Seite 1 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 MICRO SWIFT Bauanleitung Wir, die Firma MIBO MODELI, möchten uns recht herzlich dafür bedanken, daß Sie ein Modell aus unserem reichhaltigen Angebot ausgewählt haben. Der Micro Swift ist ein Hochleistungs Micro Hangsegler mit ausgesuchten Materialien gebaut.
- Seite 2 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 Sicherheitshinweise: • Der Micro Swift ist kein Spielzeug und ist mit Vorsicht zu betreiben. • Es ist immer ein Sicherheitsabstand vom fliegenden Modell einzuhalten. • Das Modell nicht feucht oder nass werden lassen.
-
Seite 3: Einbau Der Querruder Servos
Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 Zum Abschluss dieser Einleitung wünschen wir Ihnen noch viel Spaß beim Bauen und natürlich beim anschließenden Fliegen. Mehr Fotos von Bau und fliegen sind zu finden unter: http://galerija.mibomodeli.si/albums/177.aspx Und jetzt geht’s weiter zum ersten Abschnitt der Bauanleitung! EINBAU DER QUERRUDER SERVOS 1.1. - Seite 4 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 1.2. Wenn das Servo passgenau im Querrudderschachtel passt kann es mit zwei tröpfchen von 5-Minuten Epoxy kleber am enden Fixiert werden. Zweite Variante ist es die mit ein Stück von Sperholz (Foto 3 und 4).
- Seite 5 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 1.5. Servokabel entweder mit Servo vererlängerung oder mit gelöteten Servokabel verlängeren. 1.6. Servo zentireren und mit beilegenden Stahltdraht Servohorn und Querrudderhorn verbinden. Ein Tröpchen von Sekundenkleber am Querrudderhorn Ende an Stahldraht dient als Sicherung.
- Seite 6 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 1.7. Noch die Servodeckel ausschneiden und mit Klaren Tesa Klebeband an die Flügel kleben. Fertig! EINBAU DER HÖHEN UND SEITENRUDDER SERVOS 2.1. In Sperholz Servobrett Ausschnitte passen folgende Servos: Graupner C261, C271 und DS 281.
- Seite 7 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.2. Mit Eckigen Feile den Rand feilen (mehr Oberfläche für Kleber!) 2.3. Die Bowdenhälter mit Runde Feile den Rand feilen. 2.4. Eckigen Feile den Rand beim Sperholz Bowdenhälter feilen (mehr Oberfläche für Kleber!) http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 8 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.5. Mit etwas Sekundenkleber den Servobrett kleben, später mit Mischung von 5-Minuten Epoxykleber und Micro Balloons. Selbe beim Bowdenhälter machen. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 9 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.6. Höhenrudder Befestigungsteile sind am Foto 10 zu sehen (Schraube, Mutter und Carbon Stift) 2.7. Carbon Stift im Vorne des Höhenrudder befestigen (halb innen/halb aussen). 2.8. passenden Loch im Rumpf bohren (2 mm) http://www.mibomodeli.si | http://galerija.m...
- Seite 10 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.9. Einbau der Höhenrudderhorn erfolgt im eine kleine Offnüng (z.b. gemacht mit Proxxon, usw.) geklebt mit 5-Minuten Epoxy gemischt mit Microbalonen. Achtung: Höhenrudder mitte ist aus Schaum gemacht, daher entweder Schaum sicheres Sekundenkleber oder 5-Minuten Epoxy kleber verwenden! http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 11 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.10. Hiter im Rumpf kleine Öffnung machen und den Stahldraht verbiegen. 2.11. Die Mutter mit 5-Minuten Epoxy Kleber gemischt mit Microbalonen kleben. Vorher auf die Symetrie achten! Von Flügel Tip zu Höhenrudder tip sind 62.5 cm.
- Seite 12 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.12. Für Seitenrudder ist kein Rudderhorn beigelegt. Der einbau erfolgt durch Messingröchen. Stahldraht am ende etwa 1 cm hoch verbiegen. Den Messingröhrchen mit Sekundenkleber im Seitenrudder fixieren und mit 5-Minuten Epoxy gemischt mit Microbalonen verkleben.
- Seite 13 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 2.13. Die Seitenrudder Öffnung wird durch Klares TESA Klebeband gedichtet. KABIENHAUBE und KABINENRAHMEN BEFESTIGUNG 3.1. Der Kabinenrand mit Runde Feile am Oberen . Die Auschnitt für Kabinenriegel ausfräsen. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 14 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 3.2. Den Kabinenriegel mit Sekundenkleber fixieren. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 15 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 3.3. Vorne am Stift mit Schwarzen Filzstift und den Kabinenrahmen auf dem Rumpf schieben. Am markierte Stelle Durchbohren und nach Bedarf noch mit Runde Feile den Loch vergrösseren. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 16 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 3.4. Vorne am Kabinenrahmen das Sperholz kleben mit Sekundenkleber. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 17 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 3.5. Alternative Kabinenverriegelung mit Alurohr uund 1.2 mm Stahldraht (nicht im Lieferumfang): http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 18 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 3.6. Kabinenrahmen und Kabinenhaube mit UHU Allplast zusammenkleben. An der Rand mit 5 mm Breiten Streifen von weisse Selbstklebende Folie. http://www.mibomodeli.si | http://galerija.mibomodeli.si...
- Seite 19 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 HOCHSTARTHACKEN BEFESTIGUNG 4.1. Verwendet wird Hochstarthacken Graupner Best. Nr. 57.1 mit 5 – 7 mm Sperrplate. Am Boden wird die Platte mit 5 Minuten Epoxy verklebt. Die Position von Hacken sollte etwa 20 mm vor dem Flügelvorderkante liegen.
- Seite 20 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 Buchsen von Querrudder Servo Verlängerungen im Rumpf kleben mit 5-Minuten Epoxy Kleber. Für unser Test Modell haben wir Schulze Alpha 8 Empfänger verwendet mit Protech Volt Spy II Spannungsüberwachtung. Empänger Zellen: 4 x NiMH ab Grösse 2/3 AAA (350 mAh).
- Seite 21 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 Standard Einstellungen für Micro Swift Alle Einstellungen sind für reine Orientation. Jedes Pilot muss den Schwerpunkt und Servoausschläge nach seine Gefühle und Erfahrungen nachstellen. Querrudder Ausschlag +/- 10 mm Höhenrudder Ausschlag +/- 5 mm...
- Seite 22 Mibo Modeli Micro Swift Bauanleitung, Version 1.0, 4.4.06 Seitenrudder Ausschlag +/- bis 25 mm Schwerpunkt – 35 bis 40 mm von Flügelvorderkante http://www.mibomodeli.si | http://galerija.mibomodeli.si...
