INPUT POWER
120V 60Hz
100W
H. NETZEINGANG: Schließen Sie hier das mitgelieferte Netz-
kabel entsprechend den Spannungs- und Frequenz nenn-
werten an, die auf der Rückseite des Amps angegeben sind.
I. FUSE: Ersetzen Sie eine durchgebrannte Sicherung bei ausge-
schaltetem Verstärker nur durch eine Sicherung des Typs und
Nennwerts, der auf der Amp-Rückseite angegeben ist.
J. POWER: Schaltet den Verstärker ein und aus. Nach dem
Einschalten des Amps sollten Sie den OPERATE/STANDBY-
Schalter (K) 30 Sekunden auf STANDBY (unten) stehen las-
sen, um die Röhren vorzuwärmen. Verlassen Sie dann den
STANDBY-Modus, indem Sie den Schalter nach oben auf
OPERATE kippen. Vor dem Ausschalten mit dem POWER-
Schalter (unten) sollten Sie wieder für 10 Sekunden in den
STANDBY-Modus wechseln.
K. OPERATE/STANDBY: In Spielpausen und vor dem Aus-
schalten (siehe (J) oben) sollten Sie den Amp mit diesem
Schalter in den STANDBY-Modus (unten) schalten, um
die Lebensdauer der Röhren zu verlängern. Nach der
Spielpause kippen Sie den Schalter wieder nach oben auf
OPERATE. Wie oben erwähnt (J), sollte man den Amp auch
Typ
Teilenummern
Leistungsaufnahme
Ausgangsleistung
Eingangsimpedanz
Ausgangsimpedanz
Sicherungen
Fußschalter
Röhren
Abmessungen
Gewicht
Downloaded from www.Manualslib.com
FUSE POWER POWER LEVEL
ON OPERATE
OFF STANDBY
FUSE
F1.25A L
250V
VORSICHT: Um die Gefahr eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht ans
Stromnetz anschließen, solange die obere Abdeckung entfernt ist.

TECHNISCHE DATEN

PR 3736
2256000000 (120V, 60Hz)
2256004000 (230V, 50Hz) UK
2256007000 (100V, 50Hz) JPN
100 Watt
15 Watt RMS in 4, 8 oder 16 Ohm
>1MΩ
4Ω/8Ω/16Ω (wählbar)
100V-Geräte, F1.6A L, 250V
1-Tasten-Fußschalter zur Kanalumschaltung (inklusive)
zwei EL84 Leistungsröhren, fünf ECC83S Vorverstärkerröhren
Höhe: 17,8 cm (7")
6,8 kg (15 lbs)
Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
manuals search engine

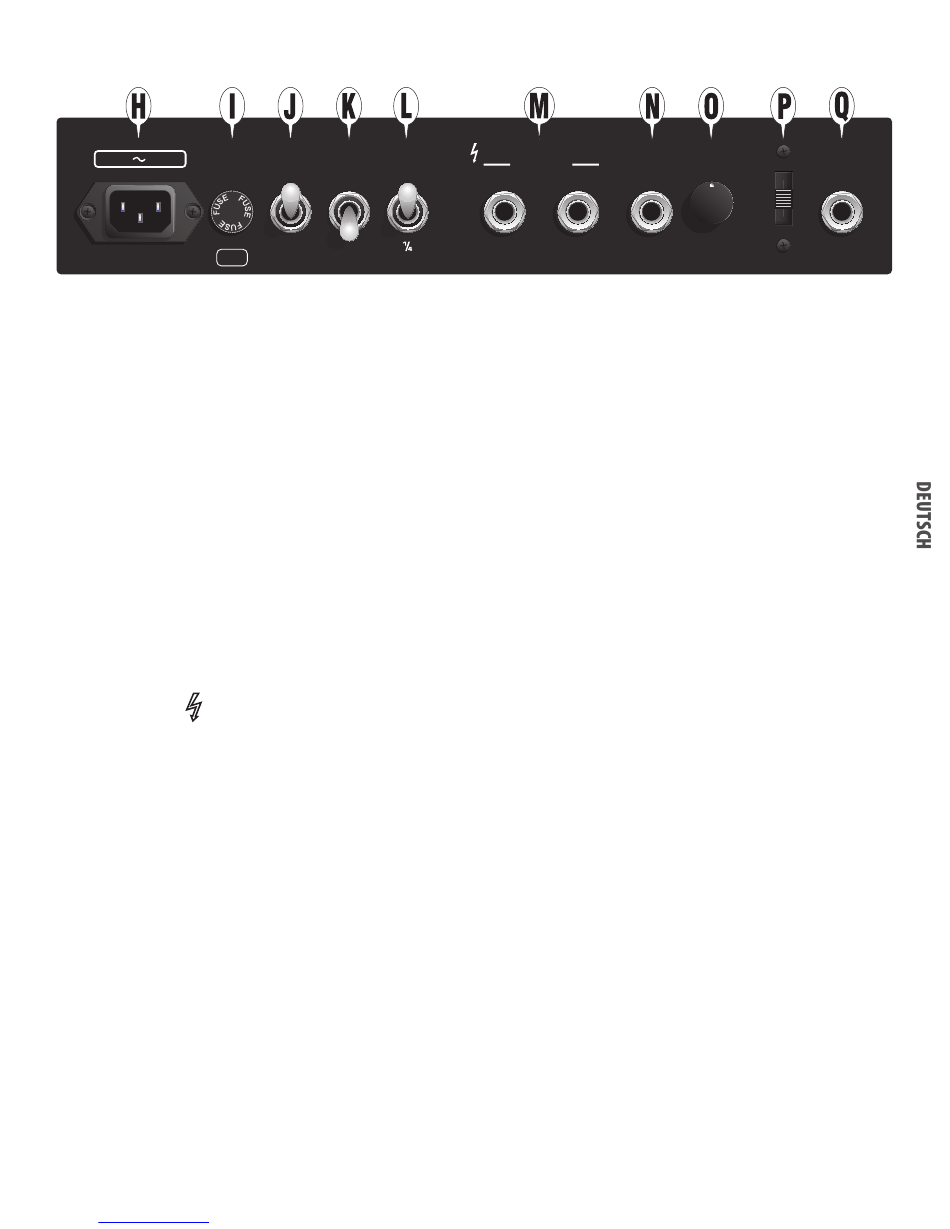

RÜCKSEITE
EFFECTS LOOP
FULL SEND RETURN
nach dem Einschalten für 30 Sekunden im STANDBY-Modus
lassen.
L. POWER LEVEL: In Position FULL wird die maximale
Ausgangs leistung erzeugt. In Position 1/4 wird die Leistung
auf circa vier Watt reduziert.
M. EFFECTS LOOP: Verbinden Sie SEND mit dem
Effekteingang und RETURN mit dem Effektausgang.
N. FOOTSWITCH: Schließen Sie hier den mitgelieferten
1-Tasten Fußschalter für die Kanalumschaltung an (setzt den
vorderseitigen Schalter außer Kraft).
O. RESONANCE: Regelt den Bassfrequenzgang der Endstufe.
P. LOAD IMPEDANCE: Stimmt die Ausgangsimpedanz (4, 8
oder 16 Ohm) auf die angeschlossenen Boxen ab.
Q. SPEAKER OUTPUT: Zum Anschließen externer Boxen.
HINWEIS: Bei eingeschaltetem Amp muss immer eine Box an
diesen Ausgang angeschlossen sein, um Beschädigungen zu ver-
meiden. Wenn Sie Boxenanschlüsse oder Impedanzeinstellungen
ändern, stellen Sie den Verstärker auf OFF oder STANDBY (K) ein.
2256001000 (110V, 60Hz) TW
2256005000 (220V, 50Hz) ARG
2256009000 (220V, 60Hz) ROK
120V-Geräte, F1.25A L, 250V
Breite: 31,2 cm (12,5")
RESONANCE IMPEDANCE
16Ω
FOOTSWITCH
8Ω
4Ω
PANEL REAR EVH 5150 III 15W
7707973000
REV
2.0
2256003000 (240V, 50Hz) AUS
2256006000 (230V, 50Hz) EUR
220-240V-Geräte, F0.63A L, 250V
Tiefe: 15,3 cm (6")
SPEAKER
OUTPUT
15W
Ω
4 min
