Intellinet 561204 Schnellanleitung Seite 4

Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und
Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das
beiliegende Handbuch oder auf intellinetnetwork.com.

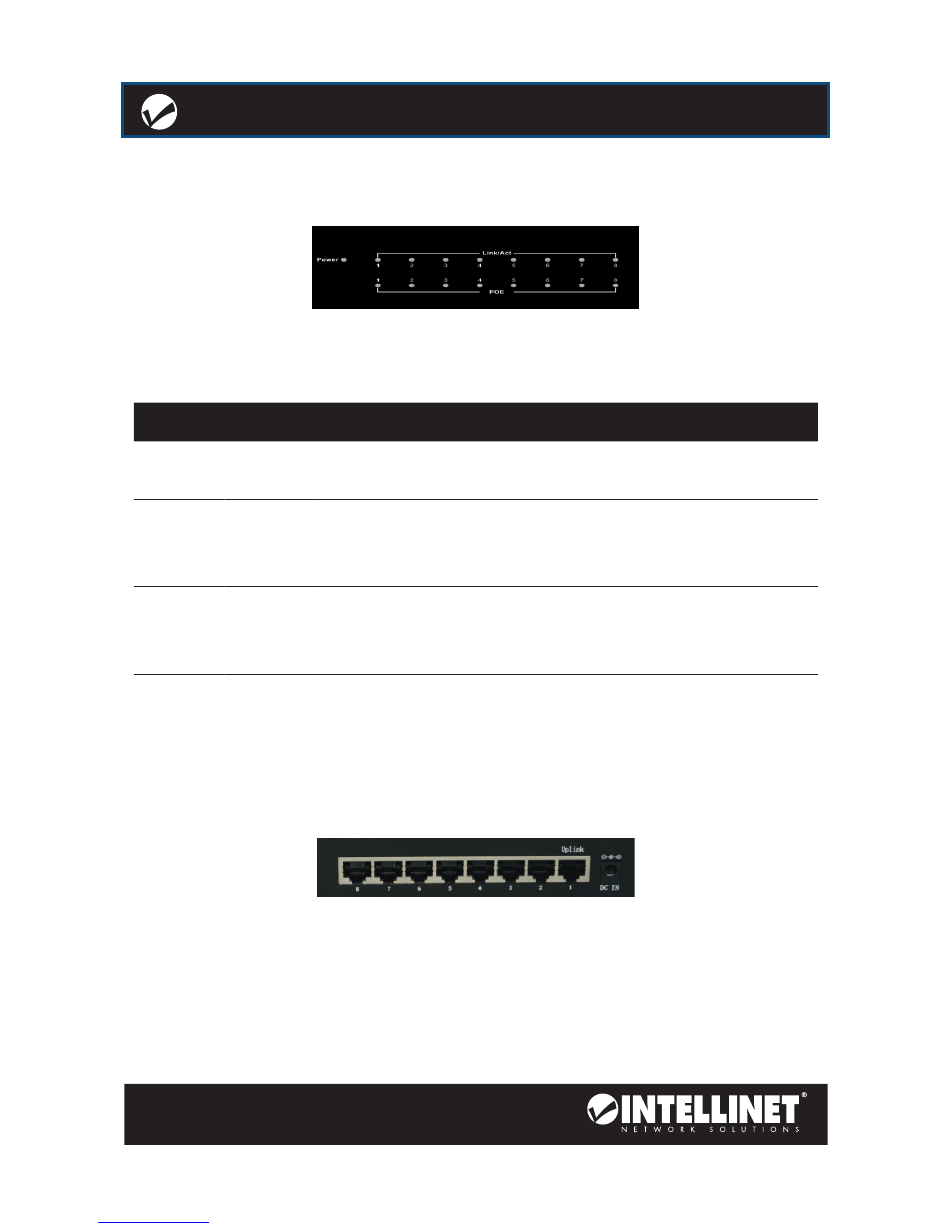

LEDs
Die LEDs zeigen Funktionen an und helfen bei Problemdiagnosen. Wenn eine
LED keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.
LED
Power
PoE
Link/Act
Anschlüsse
Alle Ports unterstützen Auto-MDIX Funktionalität, daher können Sie ein
Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-Ports
mit PCs, Routern, Hubs, anderen Switchen etc. zu verbinden. Cat5/5e- UTP/STP-
Kabel bieten die beste Performance. Wenn eine LED keine Verbindung anzeigt,
überprüfen Sie das verbundene Gerät.
• Ports 1 – 8: 10/100/1000 Mbit/s-Ports, IEEE 802.3af/at-konform, stellen max.
30 Watt pro Port für angeschlossene PoE-Geräte zur Verfügung. Das gesamte
PoE-Budget für diesen Switch beträgt 60 Watt, die durchschnittliche Stromvers-
orgung pro Port beträgt 7,5 Watt.
• Port 1: Der ausgewiesene Uplink-Port kann wie die anderen Ports verwendet
werden. Wenn Portisolierung aktiv ist (VLAN-Modus 1 oder 2), kann auf diesen
Port weiterhin von allen anderen Ports zugegriffen werden.
Deutsch
4
Downloaded from www.Manualslib.com
8-Port Gigabit Ethernet PoE+ Switch
Status Bedeutung
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
An Port ist mit einem PSE-/PoE-Gerät verbunden
Blinkend PoE-Überspannung
Aus Es ist kein PSE-/PoE-Gerät verbunden
An Gültige Portverbindung an Port 5
Blinkend Gültige Portverbindung; Daten gesendet/empfangen
Aus Keine Verbindung hergestellt
