Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Aby
uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika zapoznaj
się z zawartością dołączoną do opakowania lub odwiedź stronę intellinetnetwork.
com.

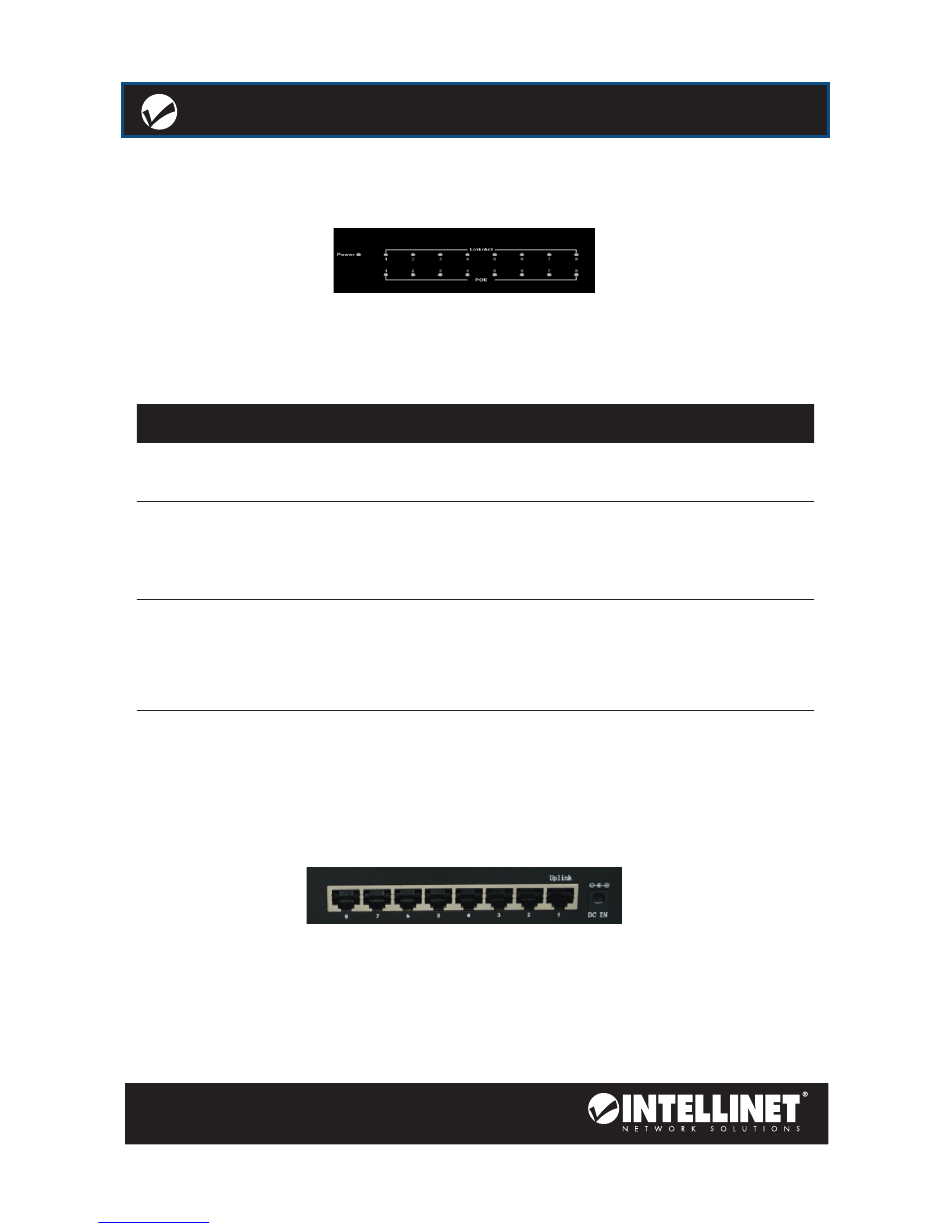

Diody
Diody sygnalizacyjne są pomocne podczas monitorowania urządzenia oraz
ułatwiają rozwiązywanie problemów. Jeśli diody statusu nie sygnalizują funkcji
linku lub aktywności, sprawdź podłączone urządzenie pod kątem poprawności
konfiguracji oraz jego zasilania.
Dioda
Power
PoE
Uplink
Podłączenie
Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, możliwe
więc jest użycie kabla prostego lub krosowanego, aby połączyć porty RJ45 z
komputerami, routerami, czy innymi przełącznikami. Kable Cat5/5e/6 UTP/
STP zapewniają optymalną wydajność; jeśli diody statusu nie sygnalizują linku,
sprawdź podłączone urządzenie pod kątem poprawności konfiguracji oraz jego
zasilania.
• Porty 1-8: 10/100/1000 Mb/s, zgodne z IEEE802.3af/at, maksymalna moc dla
podłączonego urządzenia PoE wynosi 30W. Moc łączna PoE przełącznika wynosi
60W, średnio na port dystrybuowana jest moc o wielkości 7.5W.
• Port 1: Oznaczony jako port Uplink, może być wykorzystany tak samo jak
wszystkie inne porty, jednak gdy izolacja portu (VLAN tryb 1 lub 2) jest aktywna,
port ten pozostaje dostępny dla wszystkich pozostałych portów.
Polski
10
Downloaded from www.Manualslib.com
8-Portowy Przełącznik Gigabit Ethernet PoE+
Status Objaśnienie
On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone
On (wł.) Połączenie z urządzeniem PSE/PoE
Migająca Przeciążenie PoE
Off (wył.) Brak połączenia z urządzeniem PSE/PoE
On (wł.) Prawidłowe podłączenie portu nr 5
Prawidłowe podłączenie portu; transmisja/odbiór
Migająca
pakietów
Off (wył.) Nie nawiązano połączenia
