SIMATIC NET
Kompaktbetriebsanleitung
Compact Operating Instructions

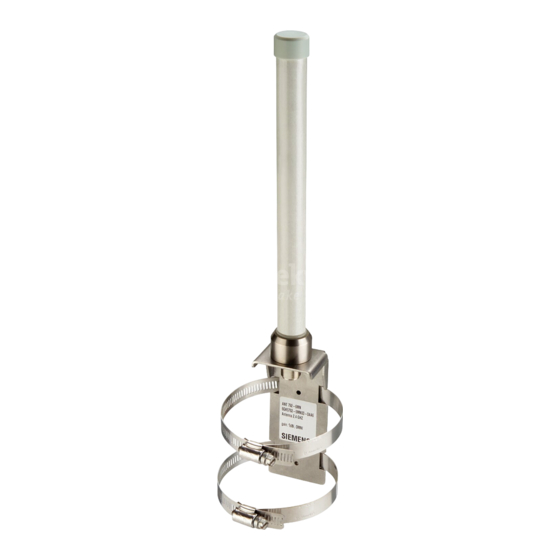

ANT792-6MN (Omni-Antenne 2,4 GHz)
ANT792-6MN (Omni Antenna 2.4 GHz)
Deutsch / English
© SIEMENS AG 2017
Änderungen vorbehalten
Subject to change without prior notice
Downloaded from
www.Manualslib.com
manuals search engine
A5E01116923B-04
Ausgabe / Release 09/2017
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens ANT792-6MN
Inhaltszusammenfassung für Siemens ANT792-6MN
- Seite 1 SIMATIC NET Kompaktbetriebsanleitung A5E01116923B-04 Compact Operating Instructions Ausgabe / Release 09/2017 ANT792-6MN (Omni-Antenne 2,4 GHz) ANT792-6MN (Omni Antenna 2.4 GHz) Deutsch / English © SIEMENS AG 2017 Änderungen vorbehalten Subject to change without prior notice Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Copyright © Siemens AG 2017 Haftungsausschluss All rights reserved Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der be- Weitergabe sowie Vervielfältigung schriebenen Hard- und Software ge- dieser Unterlage, Verwertung und prüft. Dennoch können Abweichun- Mitteilung ihres Inhalts ist nicht ge- gen nicht ausgeschlossen werden, so stattet, soweit nicht ausdrücklich zu-...
- Seite 3 Deutsch Inhaltsverzeichnis / Table of Contents Seite / Page Deutsch ........................ 5 English ....................... 18 Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 Deutsch Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 Information über das Produkt, die Handhabung des Produktes oder den jeweiligen Teil der Dokumentation, auf den be- sonders aufmerksam gemacht werden soll und deren Beachtung wegen eines möglichen Nutzens empfohlen wird. Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com...
- Seite 6 Deutsch Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Allgemeine Sicherheitshinweise ............9 Beschreibung ..................10 Montieren ....................12 Anschließen ................... 13 Technische Daten ................. 15 Maßbild ....................17 Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine... - Seite 8 Deutsch Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 9: Allgemeine Sicherheitshinweise
Betriebsanleitung beschriebenen Verwendung eingesetzt werden. Kombinationen mit Geräten oder Komponenten anderer Her- steller sind erlaubt, wenn diese durch Siemens freigegeben wurden. Eine korrekte und sichere Funktion des Geräts ist nur dann sicherge- stellt, wenn es entsprechend der Empfehlung transportiert, aufbe- wahrt, aufgestellt, installiert, benutzt und gepflegt wird. -
Seite 10: Beschreibung
Deutsch Beschreibung Einleitung Bei der Antenne ANT792-6MN handelt es sich um eine Antenne mit omnidirektionaler Charakteristik. Lieferumfang Folgende Teile gehören zum Lieferumfang der Antenne: • 1x Antenne mit 1x N-Connector female • 2x Schlauchklemmen für die Mastmontage • 1x Abschlusswiderstand TI795-1R •... - Seite 11 Zubehör lieferbar. Länge in m Artikelnummer 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es Schaltschrankdurchführungen mit entsprechenden Leitungen. Detailinformationen finden Sie im Katalog IK PI. Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 12: Montieren
Deutsch Montieren Abbildung 3-1 Montagemöglichkeiten der ANT792-6MN Wandmontage Befestigen Sie die Antennenhalterung an der Wand mit zwei Schrauben. Dafür sind in der Antennenhalterung zwei Bohrungen vorgesehen (Position A in der vorangegangenen Abbildung). Mastmontage Befestigen Sie die Antennenhalterung am Mast mit zwei Schlauch- klemmen (Position B in der vorangegangenen Abbildung). -
Seite 13: Anschließen
Blitzschutzelement LP798-2N (Artikel-Nr. 6GK5798-2LP10-2AA6) Hinweis Es wird empfohlen, das wartungsfreie Blitzschutzelement LP798-2N zu verwenden. Ausnahme: Über die Antennenleitung erfolgt auch eine DC-Speisung. In diesem Fall kann nur das Blitzschutzelement LP798-1N verwendet werden. Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine... - Seite 14 Nehmen Sie die Schutzkappe vom N-Connector der Antenne ab und schrauben Sie die flexible Verbindungsleitung auf den N-Connector auf. Das Anzugsmoment am N-Connector beträgt 1,7 Nm. Hinweis Schutzkappen aufbewahren Bewahren Sie die entnommene Schutzkappe für eine spätere Ver- wendung auf. Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Technische Daten
-40°C ... 85° C temperatur Lagertemperatur -55°C ... 85° C Silikonfrei Elektrische Eigenschaften Frequenzbereich 2400 - 2500 MHz Antennengewinn 6 dBi Polarisierung Horizontal und vertikal Horizontaler Strahlungswinkel 360° 50 Ω Impedanz VSWR < 1,8 Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine... - Seite 16 Deutsch Horizontales Felddiagramm (2450 MHz) Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 Vertikales Felddiagramm (2450 MHz) Amplitude [dB] Elevation [deg] -120 -150 Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 17: Maßbild
Deutsch Maßbild 19,05 21,8 Die Maße sind in mm angegeben. Kompaktbetriebsanleitung ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine... - Seite 18 Note highlights important information on the product, using the product, or part of the documentation that is of particular importance and that will be of benefit to the user. Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
- Seite 19 English Contents General safety notices ................ 21 Description................... 22 Installation ................... 24 Connecting up ..................25 Technical specifications ..............27 Dimension drawing ................29 Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 English Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 21: General Safety Notices
It may only be combined with devices or components of other manufacturers that have been approved and released by Siemens. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations. -
Seite 22: Description
English Description Introduction The ANT792-6MN antenna is an antenna with omnidirectional characteristic. Scope of delivery The following components are supplied with the antenna: • 1x antenna with 1x N connector female • 2x hose clips for mounting on a mast •... - Seite 23 Article number 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 There are control cabinet feedthroughs available for IWLAN devices located in a control cabinet. You will find detailed information in the catalog IK PI. Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 24: Installation
English Installation Figure 3-1 Options for Mounting the ANT792-6MN Wall mounting Mount the antenna mounting plate at the wall by means of 2 screws. Use two holes (see position A in the figure above). Mast mounting Mount the antenna mounting plate on the mast using two hose clips (see position B in the figure above). -
Seite 25: Connecting Up
We recommend that you use the maintenance-free lightning protector LP798-2N. Exception: When there is also DC power is supplied via the antenna cable. In this case, only the lightning protector LP798-1N can be used. Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com... - Seite 26 N connector. The tightening torque at the N connector is 1.7 Nm. Note Keep the protective caps Keep protective caps taken out for later use. Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 27: Technical Specifications
-55°C ... 85° C Silicone-free Electrical properties Frequency range 2400 - 2500 MHz Antenna gain 6 dBi Polarization Horizontal and vertical Horizontal radiation angle 360° 50 Ω Impedance VSWR < 1.8 Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine... - Seite 28 English Horizontal radiation pattern (2450 MHz) Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 Vertical radiation pattern (2450 MHz) Amplitude [dB] Elevation [deg] -120 -150 Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 29: Dimension Drawing
English Dimension drawing 19,05 21,8 The dimensions are specified in mm. Compact Operating Instructions ANT792-6MN A5E01116923B-04 Downloaded from www.Manualslib.com manuals search engine...
