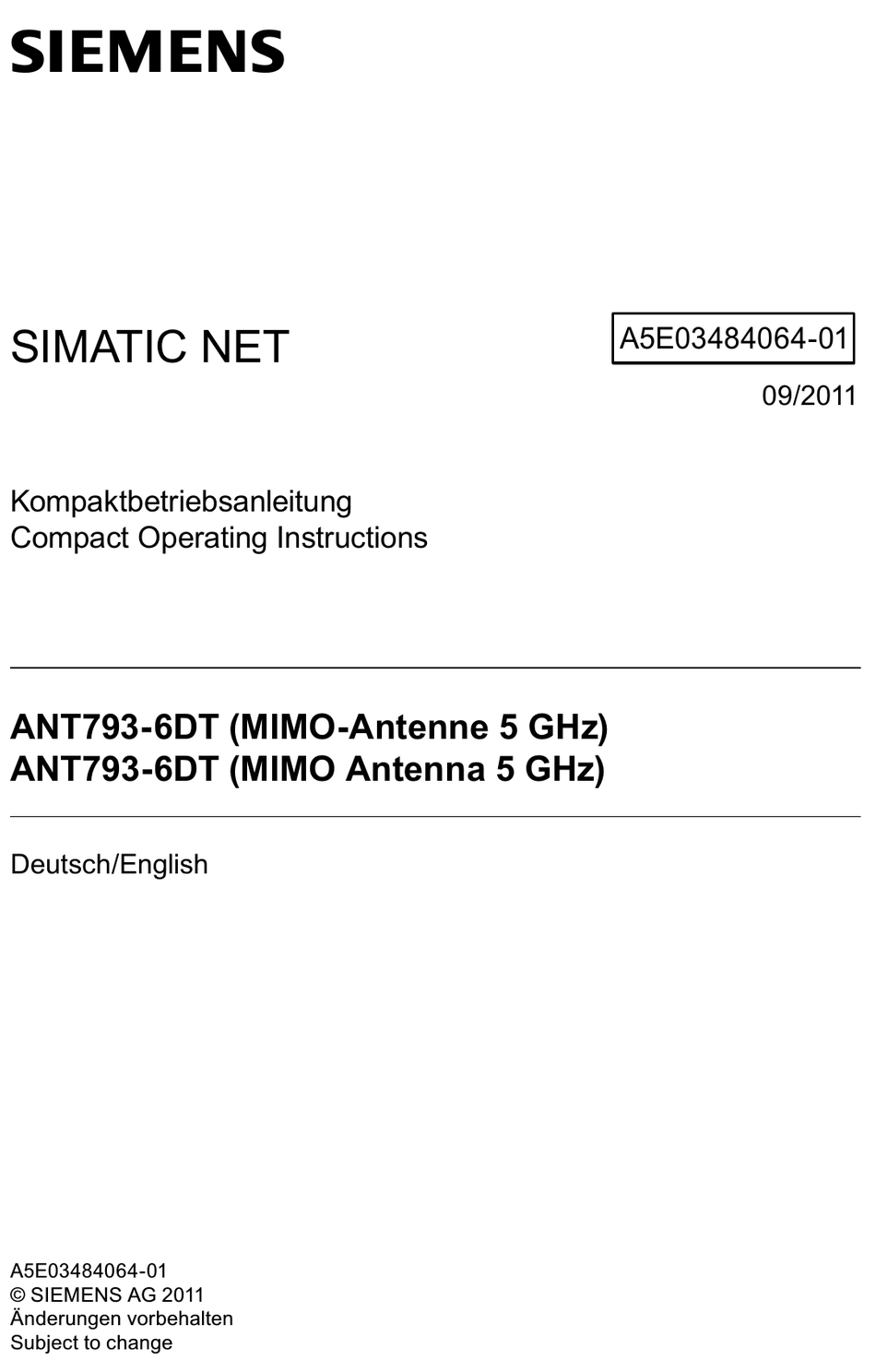

- Seite 1 A5E03484064-01 SIMATIC NET 09/2011 Kompaktbetriebsanleitung Compact Operating Instructions ANT793-6DT (MIMO-Antenne 5 GHz) ANT793-6DT (MIMO Antenna 5 GHz) Deutsch/English A5E03484064-01 © SIEMENS AG 2011 Änderungen vorbehalten Subject to change...
- Seite 2 Sprachverzeichnis Deutsch ......................3 English......................31...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise....................6 Beschreibung ......................7 Montage ........................9 Montage mit drehbarem Haltewinkeln ..............12 Halterung an drehbaren Haltewinkel montieren...........12 Wandmontage .....................14 Mastmontage .......................15 Antenne an Haltevorrichtung montieren ..............16 Antenne justieren....................17 Anschließen ......................19 Technische Daten ....................20 Maßbilder ....................... 27 ANT793-6DT A5E03484064-01, 09/2011... -
Seite 4: Rechtliche Hinweise
Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. - Seite 5 Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens AG 2011 A5E03484064-01, 09/2011...
-
Seite 6: Sicherheitshinweise
Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird. -
Seite 7: Beschreibung
● Kompaktbetriebsanleitung Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. Zubehör für MIMO-Antennen Verbindungsleitung QMA/N-Connect Für den Anschluss der Antenne ist eine Verbindungsleitung QMA/N-Connect erforderlich. - Seite 8 Beschreibung Optionales Zubehör Verbindungsleitung N-Connect/R-SMA Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B. SCALANCE W700 RJ45, ist das N-Connect/R-SMA Male/Male Flexible Connection Cable als Zubehör lieferbar. Länge in m Bestellnummer 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 6XV1875-5CN10 Verbindungsleitung N-Connect/N-Connect Zum Anschluss an einen SCALANCE W700 M12 mit N-Connect oder zur Verbindung mit dem Blitzschutzelement LP798-1N/LP798-2N ist das N-Connect/N-Connect Male/Male Flexible Connection Cable als Zubehör lieferbar.
-
Seite 9: Montage
Montage Montage Bohrbild Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie zum Bohren diese Angaben. Die Maße sind in mm angegeben. ANT793-6DT A5E03484064-01, 09/2011... - Seite 10 Montage Übersicht ① Bohrlöcher ② Dübel ③ Halterung ④ Schrauben Vorgehen Führen Sie folgende Schritte durch, um die Antenne an einer Wand zu montieren: Hinweis Beachten Sie, dass der Abstand zwischen Antenne und Wand mindestens 4,2 mm betragen muss. ANT793-6DT A5E03484064-01, 09/2011...
- Seite 11 Montage 1. Bohren Sie Löcher (Durchmesser 6 mm) in die Wand und stecken Sie die Dübel in die Löcher. 2. Positionieren Sie die Halterung und befestigen Sie sie mit Schrauben. min. 4,2 mm 3. Positionieren Sie die Antenne an der Halterung und schieben Sie sie herunter, bis die Antenne einrastet.
-
Seite 12: Montage Mit Drehbarem Haltewinkeln
Montage Montage mit drehbarem Haltewinkeln Halterung an drehbaren Haltewinkel montieren Montagemöglichkeiten Es besteht die Möglichkeit, den drehbaren Haltewinkel in zwei verschiedenen Positionen zu montieren: Möglichkeit 1: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben ANT793-6DT A5E03484064-01, 09/2011... - Seite 13 Montage Möglichkeit 2: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben Vorgehen Montieren Sie die Halterung an den drehbaren Haltewinkel wie abgebildet. ANT793-6DT A5E03484064-01, 09/2011...
-
Seite 14: Wandmontage
Montage Wandmontage Übersicht ① Bohrlöcher ② Dübel ③ Drehbarer Haltewinkel ④ Schrauben ⑤ Halterung Vorgehen 1. Bohren Sie zwei Löcher (Durchmesser 6 mm). Der Abstand der Bohrlöcher beträgt 24 mm. 2. Stecken Sie die Dübel in die Bohrlöcher. 3. Positionieren Sie den drehbaren Haltewinkel an der Wand und schrauben Sie ihn fest. -
Seite 15: Mastmontage
Montage Mastmontage Übersicht 25-85 mm ① Mast ② Schlauchklemmen Hinweis Die Befestigungselemente sind für einen Mastdurchmesser von 25 mm bis 85 mm geeignet. Vorgehen Montieren Sie den drehbaren Haltewinkel mit zwei Schlauchklemmen an den Mast wie abgebildet. Das Anzugsmoment beträgt 5 Nm. ANT793-6DT A5E03484064-01, 09/2011... -
Seite 16: Antenne An Haltevorrichtung Montieren
Montage Antenne an Haltevorrichtung montieren Übersicht Vorgehen 1. Setzen Sie die Antenne an die Halterung, die an dem drehbaren Haltewinkel montiert ist. 2. Schieben Sie die Antenne nach unten, bis sie einrastet. ANT793-6DT A5E03484064-01, 09/2011... -
Seite 17: Antenne Justieren
Montage Antenne justieren Übersicht ① Horizontale Achse ② Vertikale Achse ANT793-6DT A5E03484064-01, 09/2011... - Seite 18 Montage ① Schraube für die horizontale Ausrichtung ② Schraube für die vertikale Ausrichtung Vorgehen Hinweis Stellen Sie den drehbaren Haltewinkel nur im gelösten Zustand ein. 1. Positionieren Sie die Antenne wie gewünscht. 2. Ziehen Sie zuerst die Schraube für die vertikale Achse an. Das Anzugsmoment beträgt 3,5 Nm.
-
Seite 19: Anschließen
Anschließen Anschließen WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist. Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182 bzw. -
Seite 20: Technische Daten
Technische Daten Technische Daten Mechanische Eigenschaften: Antenne Gewicht 270 g Abmessungen 81 x 100 x 36 mm (Breite x Höhe x Tiefe) Material Lexan EXL 9330 Windlast frontal 15 N bei 160 km/h Schutzart IP67 Lager- und -40 °C ... +85 °C Betriebstemperatur Anschluss 3 x QMA-Connector female... - Seite 21 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene -45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 22 Technische Daten Vertikales Felddiagramm (5600 MHz) Polarisationsebene -45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 23 Technische Daten Horizontales Felddiagramm (5600 MHz) Vertikale Polarisationsebene Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 24 Technische Daten Vertikales Felddiagramm (5600 MHz) Vertikale Polarisationsebene Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 25 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene +45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 26 Technische Daten Vertikales Felddiagramm (5600 MHz) Polarisationsebene +45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
-
Seite 27: Maßbilder
Maßbilder Maßbilder Antenne Seitenansicht und Vorderansicht Die Maße sind in mm angegeben. ANT793-6DT A5E03484064-01, 09/2011... - Seite 28 Maßbilder Halterung Vorderansicht Die Maße sind in mm angegeben. ANT793-6DT A5E03484064-01, 09/2011...
- Seite 29 Maßbilder Drehbarer Haltewinkel Seitenansichten und Vorderansicht Die Maße sind in mm angegeben. ANT793-6DT A5E03484064-01, 09/2011...
- Seite 30 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 31 Table of contents Safety notes ......................34 Description ......................35 Mounting ........................ 37 Mounting with a rotating support bracket .............40 Mounting the support on a rotating bracket ............40 Wall mounting ......................42 Mast mounting .....................43 Mounting the antenna on the support ..............44 Adjusting the antenna ..................45 Connection......................
-
Seite 32: Legal Information
Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems. - Seite 33 If more than one degree of danger is present, the warning notice representing the highest degree of danger will be used. A notice warning of injury to persons with a safety alert symbol may also include a warning relating to property damage. © Siemens AG 2011 A5E03484064-01, 09/2011...
-
Seite 34: Safety Notes
Siemens. These instructions are intended for industrial applications. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations. © Siemens AG 2011 A5E03484064-01, 09/2011... -
Seite 35: Description
● Compact Operating Instructions Please check that the consignment you have received is complete. If it is not complete or there are signs of external damage, please contact your supplier or your local Siemens office. Accessories for MIMO antennas Connecting cable QMA/N-Connect A QMA/N-Connect cable is required to connect the antenna. - Seite 36 Description Optional accessories N-Connect/R-SMA connecting cable The N-Connect/R-SMA male/male flexible connecting cable is available as an accessory for connecting to a SCALANCE W700 with R-SMA connectors, for example SCALANCE W700 RJ45. Length in m Order number 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 6XV1875-5CN10 N-Connect/ N-Connect connecting cable The N-Connect/N-Connect male/male flexible connecting cable is available as an...
-
Seite 37: Mounting
Mounting Mounting Drilling template The graphic below shows distances between the drill holes. Use this information for drilling. The dimensions are specified in mm. ANT793-6DT A5E03484064-01, 09/2011... - Seite 38 Mounting Overview ① Drilled holes ② Plugs ③ Support ④ Screws Procedure Follow the steps below to mount the antenna on a wall: Note Remember that the distance between the antenna and the wall must be at least 4.2 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 39 Mounting 1. Drill the holes in the wall (diameter 6 mm) and insert the plugs in the holes. 2. Position the support and secure it with the screws. min. 4,2 mm 3. Place the antenna on the support and push it down until the antenna locks in place.
-
Seite 40: Mounting With A Rotating Support Bracket
Mounting Mounting with a rotating support bracket Mounting the support on a rotating bracket Installation options It is possible to mount the rotating bracket in two different positions: Option 1: ① Rotating bracket ② Support ③ Screws ANT793-6DT A5E03484064-01, 09/2011... - Seite 41 Mounting Option 2: ① Rotating bracket ② Support ③ Screws Procedure Mount the support on the rotating bracket as shown. ANT793-6DT A5E03484064-01, 09/2011...
-
Seite 42: Wall Mounting
Mounting Wall mounting Overview ① Drilled holes ② Plugs ③ Rotating bracket ④ Screws ⑤ Support Procedure 1. Drill two holes (diameter 6 mm). The distance between the drilled holes is 24 mm. 2. Insert the plugs in the holes. 3. -
Seite 43: Mast Mounting
Mounting Mast mounting Overview 25-85 mm ① Mast ② Hose clips Note The elements for securing the antenna to a mast are suitable for a mast diameter of 25 mm to 85 mm. Procedure Secure the rotating bracket to the mast using two hose clips as shown. The tightening torque is 5 Nm. -
Seite 44: Mounting The Antenna On The Support
Mounting Mounting the antenna on the support Overview Procedure 1. Place the antenna on the support secured to the rotating bracket. 2. Push the antenna down until it locks in place. ANT793-6DT A5E03484064-01, 09/2011... -
Seite 45: Adjusting The Antenna
Mounting Adjusting the antenna Overview ① Horizontal axis ② Vertical axis ANT793-6DT A5E03484064-01, 09/2011... - Seite 46 Mounting ① Screw for the horizontal alignment ② Screw for the vertical alignment Procedure Note Fix the position of the rotating bracket with the setting screws loosened. 1. Position the antenna as required. 2. First tighten the screw for the vertical axis. The tightening torque is 3.5 Nm. 3.
-
Seite 47: Connection
Connection Connection WARNING Danger due to lightning strikes Antennas installed outdoors must be within the area covered by a lightning protection system. Make sure that all conducting systems entering from outdoors can be protected by a lightning protection potential equalization system. When implementing your lightning protection concept, make sure you adhere to the VDE 0182 or IEC 62305 standard. -
Seite 48: Technical Data
Technical data Technical data Mechanical characteristics: Antenna Weight 270 g Dimensions 81 x 100 x 36 mm (width x height x depth) Materials Lexan EXL 9330 Wind load front 15 N at 160 km/h Degree of protection IP67 Storage and operating -40 °C to +85 °C temperature Connector... - Seite 49 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane -45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 50 Technical data Vertical radiation pattern (5600 MHz) Polarization plane -45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 51 Technical data Horizontal radiation pattern (5600 MHz) Vertical polarization plane Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 52 Technical data Vertical radiation pattern (5600 MHz) Vertical polarization plane Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 53 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane +45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DT A5E03484064-01, 09/2011...
- Seite 54 Technical data Vertical radiation pattern (5600 MHz) Polarization plane +45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DT A5E03484064-01, 09/2011...
-
Seite 55: Dimension Drawings
Dimension drawings Dimension drawings Antenna Side and front view The dimensions are specified in mm. ANT793-6DT A5E03484064-01, 09/2011... - Seite 56 Dimension drawings Support Front view The dimensions are specified in mm. ANT793-6DT A5E03484064-01, 09/2011...
- Seite 57 Dimension drawings Rotating bracket Side views and front view The dimensions are specified in mm. ANT793-6DT A5E03484064-01, 09/2011...
- Seite 58 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner. Disclaimer of Liability We have reviewed the contents of this publication to ensure consistency with the hardware and software described.
