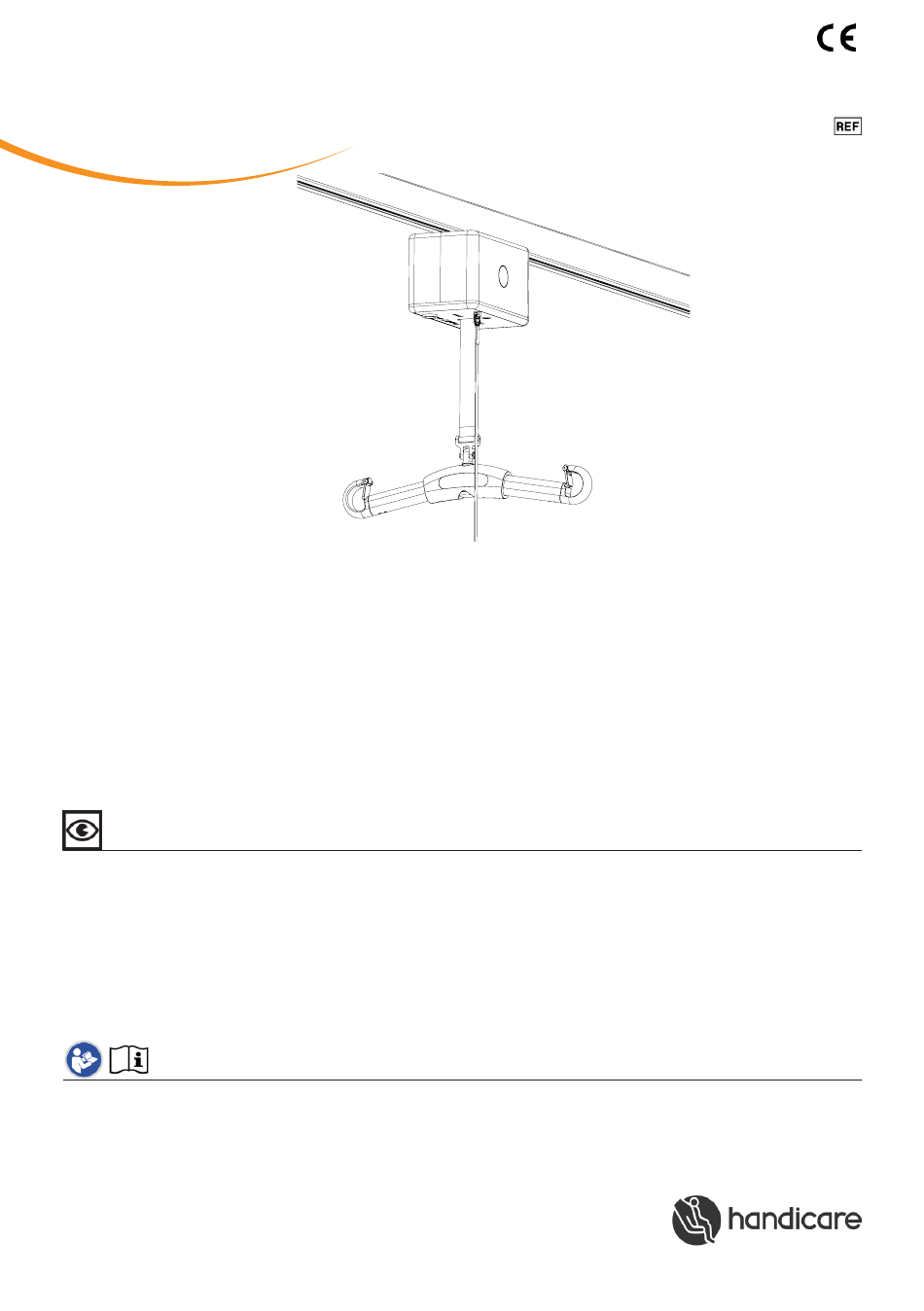

RiseAtlas450T/RiseAtlas625T
mit SmartPark-funktion
SystemRoMedic
TM
Der Hubmotor RiseAtlas wurde entwickelt, um zusammen mit dem entsprechenden Zubehör einen Patienten problem-
los zwischen zwei Einheiten umsetzen zu können. Der Motor wird je nach Bedarf an einem geeigneten Schienensystem
befestigt. Das Schienensystem kann aus einer Einfachbahn mit oder ohne Kurven oder einem Traversensystem beste-
hen. Auch Transporte zwischen verschiedenen Räumen sind möglich. RiseAtlas ist mit integriertem Fahrmotor versehen.
RiseAtlas450T/625T mit SmartPark ist mit integriertem Fahrmotor versehen. SmartPark-Funktion bedeutet, dass der
Hubmotor durch Drücken einer Taste am Handsteuergerät in Abstellposition gefahren und aufgeladen wird.
Handicares Produktserie SystemRoMedic umfasst u. a. Lifter und Hebegurte. SystemRoMedic, ein Universalsystem zum
Versetzen von Personen, lässt sich in vier Bereiche aufgliedern: Umsetzten, Positionieren, Stützen und Heben.
Kontrolle der Funktion
Sichtprüfung
Prüfen Sie regelmäßig die Funktion des Lifters. Vergewissern Sie sich, dass das Material unbeschädigt ist.
Vor der Benutzung:
Prüfen Sie den Patientenlifter auf korrekte Montage.
Achten Sie darauf, dass die Deckenschiene mit Endanschlägen versehen ist.
Prüfen Sie die korrekte Befestigung des Hebebügels sowie die Funktion der Aushaksicherung.
Kontrollieren Sie die Bedienung der Hubbewegung und Breitenverstellung.
Lesen Sie stets die Bedienungsanleitung
Lesen Sie unbedingt die entsprechenden Anleitungen für Hilfsmittel zur Umsetzung von Patienten.
Verwahren Sie die Anleitung so, dass sie der Anwender des Produktes rasch zur Hand hat.
Patientenlifter dürfen nur von Personen benutzt werden, die für die Handhabung des Gerätes ausgebildet sind.
Manual nr: 708-De ver. 3 140703
Bedienungsanleitung - Deutsch
50100052 (RiseAtlas450T)
50100053 (RiseAtlas625T)
Höchstlast:
RiseAtlas450T: 205 kg
RiseAtlas625T: 285 kg
Inhaltsverzeichnis
Verwandte Anleitungen für Handicare RiseAtlas450T
Inhaltszusammenfassung für Handicare RiseAtlas450T
- Seite 1 Das Schienensystem kann aus einer Einfachbahn mit oder ohne Kurven oder einem Traversensystem beste- hen. Auch Transporte zwischen verschiedenen Räumen sind möglich. RiseAtlas ist mit integriertem Fahrmotor versehen. RiseAtlas450T/625T mit SmartPark ist mit integriertem Fahrmotor versehen. SmartPark-Funktion bedeutet, dass der Hubmotor durch Drücken einer Taste am Handsteuergerät in Abstellposition gefahren und aufgeladen wird.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Montage ..................- Auspacken und Prüfung ............................- Transport und Aufbewahrung - Installation des Hubmotors ..............- Verschiedene Schienensysteme .............. - Abschließende Inspektion ..............Anwendung des Produktes ...........7-14 - Wichtige Hinweise ................. - Vor der Anwendung ................- Höchstbelastung ................... -
Seite 3: Montage
Die Sicherung laut beiliegender Montageanleitung in den Hubmotor einsetzen. Installation des Hubmotors Achtung! Der Hubmotor muss von geschultem Personal gemäß den von Handicare AB angegebenen Anweisungen installiert und geprüft werden. Eine Inspektion ist mindestens einmal jährlich durchzuführen. Nur Originalersatzteile verwenden. Service und Wartung sind gemäß den Anweisungen im Handbuch durchzuführen. - Seite 4 1800 mm SystemRoMedic M A N U A L...
- Seite 5 Endladen 1) Die Ladepunkte müssen auf Ladestation eingestellt sein; die Ladeplatte wird von Federstiften zusammengehalten, siehe Abb. 1. 2) Durch Zusammendrücken der Ladeplatte deren Federfunktion prüfen, siehe Abb. 2 3) Hubmotor in die Schiene einführen, so dass der positive Pol rechts zu liegen kommt, siehe Abb. 3 4) Ladeblech gem.
-
Seite 6: Verschiedene Schienensysteme
Einfachbahn, Kurven, Weichen Abschließende Inspektion • Der Hubmotor muss von geschultem Personal gemäß den von Handicare AB angegebenen Anweisungen installiert und geprüft werden. Eine Inspektion ist mindestens einmal jährlich durchzuführen. Nur Originalersatzteile verwenden. Service und Wartung sind gemäß den Anweisungen im Handbuch durchzuführen. -
Seite 7: Anwendung Des Produktes
Anwendung des Produktes Wichtige Hinweise • Der Bediener muss entsprechend geschult sein und Verständnis und Kenntnisse in Bezug auf Umsetzung von Pati- enten mit diesem Hilfsmittel besitzen. Dabei sind das korrekte Zubehör und die richtigen Arbeitstechniken anzuwenden. Der Patient darf während des Umsetzens auf keinen Fall allein gelassen werden. •... -
Seite 8: Höchstbelastung
Höchstbelastung Die einzelnen Produkte innerhalb der zusammengebauten Hebeeinheit (Lifter, Hebebügel, Hebegurt, Waage und evtl. anderes Zubehör) haben unterschiedliche zulässige Höchstbelastungen. Das zusammengebaute Produkt darf jedoch auf keinen Fall höher belastet werden als das Einzelteil mit der geringsten Höchstbelastung. Prüfen Sie in jedem Fall vor der Anwendung die zulässige Höchstbelastung von Lifter und Zubehör. -
Seite 9: Aufladen Des Hebemotors
Aufladen des Hubmotors RiseAtlas wird mit einem frei stehenden, über einen DC-Stecker an die Ladekabel anzuschließenden Ladegerät auf- geladen. Da das Ladekabel nicht fest angeschlossen ist, kann es leicht mit anderen Ladekabeln verwechselt werden. Vergewissern Sie sich, dass das korrekte Ladekabel verwendet wird, siehe Technische Information. Für Montage des Ladegerätes siehe die entsprechende Anleitung. -
Seite 10: Smartpark-Funktion
SmartPark-funktion SmartPark-Funktion bedeutet, dass der Hubmotor durch Drücken einer Taste am Handsteuergerät in Ladeposition gefahren wird. An der Schiene ist ein „P“-Symbol vorhanden. Dorthin fährt der Hubmotor zum Aufladen. Anwendung Zunächst den Hebebügel auf die Höhe einstellen, die für den Ladevorgang in Abstellposition gewünscht wird. Bei Aktivierung von SmartPark über das Handsteuergerät ertönt ein Geräusch. -
Seite 11: Handsteuergerät
Handsteuergerät Anschluss des Handsteuergeräts an den Hubmotor: Den Anschluss für das Handsteuergerät finden Sie an der Unterseite des Hubmotors, Abb. 1. Stecker fest eindrücken. Heben/Senken: Anhand der Tasten mit den schwarzen Pfeilen wird der Hebegurt an- gehoben und abgesenkt. Die Bewegung stoppt, wenn der Drucktaster losgelassen wird, Abb. -
Seite 12: Display
Regel ein Techniker hinzuzuziehen. Vorbeugender Service/Wartung Nach einer Betriebszeit des Hubmotors von zwölf Monaten leuchtet automatisch das Symbol für Service/Wartung auf. Für Wartung und Rücksetzung wenden Sie sich bitte an einen von Handicare zugelassenen Servicetechniker. SystemRoMedic M A N U A L... -
Seite 13: Nothalt
Achten Sie darauf, dass bei Notabsenkung auf eine gee- ignete Stelle abgesenkt wird. Achtung! Die Absenkung erfolgt sehr langsam. Zum Rücksetzen des manuellen Absenkens/Anhebens: Wenden Sie sich an einen von Handicare zugelassenen Servicetechniker. Den Lifter nicht benutzen. Sechskantschlüssel Sechskantschlüssel... -
Seite 14: Fehlersuche
Fehlersuche Wenn die Hubbewegung nicht zufrieden stellend verläuft, prüfen Sie folgendes: - Sind Nothaltschalter betätigt ? Bei gewissen Modellen leuchtet das Nothaltsymbol auf. - Ist der Lifter am Handsteuergerät eingeschaltet (ON) (hörbares Geräusch). - Ist das Handsteuergerät korrekt angeschlossen und fest eingedrückt? Ziehen Sie den Stecker heraus und stecken Sie ihn wieder fest ein. -
Seite 15: Zubehör
Zubehör SystemRoMedic Hebegurte Das SystemRoMedic umfasst eine breite Auswahl an funktionellen und bequemen Hebe- gurten hoher Qualität, speziell entwickelt für verschiedene Arten von Hebeaktionen und für Patienten mit unterschiedlichen Bedürfnissen. Die Hebegurte sind in mehreren Ma- terialausführungen und Größen von XXS bis XXL erhältlich. Sämtliche Modelle zeichnen sich durch Sicherheit und einfache Anwendung aus. -
Seite 16: Wartung
Temperaturen zwischen 10 ˚C und 40 ˚C und bei normaler Luftfeuchtigkeit (30 % - 75 %) aufbewahren. Der Luftdruck sollte zwischen 700 und 1060 hPa liegen. Servicevertrag Handicare bietet die Möglichkeit zum Abschluss eines Servicevertrages für Wartung und wiederkehrende Prüfungen Ihres Lifters. Wenden Sie sich an Ihren örtlichen Handicare-Händler. SystemRoMedic... -
Seite 17: Technische Information
Elektrisch Notabsenkung: Manuell und elektrisch Gewicht des Lifters: 7,5kg, 16,5 lbs 240 cm, 95 inch Hebebereich: Höchstlast RiseAtlas450T: 205 kg, 450 lbs Höchstlast RiseAtlas625T: 285 kg, 625 lbs Schallpegel: Unbelastet: 55 dB(A), belastet: 57 dB (A) Druckkraft Handsteuergerät: Druckkraft Handsteuergerät 4 N Abmessungen Hubmotor: 26,6 x 15,1 x 15,6 cm, 10.5 x 5.9 x 6.1 inch... -
Seite 18: Detailbeschreibung
Detailbeschreibung 1. Anschluss für Handsteuergerät 2. Handsteuergerät 3. Hebegurt 4. Nothalt und elektrische Notabsenkung 5 Manuelle Notabsenkung/Erhöhung 6. Bedienfeld A. Schiene 6,4-16,0 cm B. Bauhöhe des Hubmotors 16,0 cm C. Einbaumaß 23,0 cm Einbaumaß SlingBar M, 32,7 cm SystemRoMedic M A N U A L... - Seite 19 SystemRoMedic M A N U A L...
- Seite 20 Bei Fragen zu den Produkten und ihrer Anwendung wenden Sie sich bitte an Ihren örtlichen Händler. Für ein komplettes Händlerverzeichnis verweisen wir auf www.handicare.com. Sorgen Sie dafür, dass Sie stets über die richtige Version des Handbuchs verfügen. Die neueste Version steht auf unserer Homepage www.handicare.com zum Download bereit.
