Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 114311 / 115311 / 185311
Montage / installation
06.07.2020
Seite 3 / 3
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox Fronttafel Montage Set für EVO 2.8 Pure / 3.5 Pure / 4.3 / 7.0 WT
Datafox front panel mounting set for EVO 2.8 Pure / 3.5 Pure / 4.3 / 7.0 WT
5
6
7
7
2
8
Datafox GmbH
| Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone
+49 36967-595-0 |
Fax
+49 36967-595-50 |
1xx311 Datafox EVO Terminal Fronttafel-Montage-Set Montageanleitung 2020.07.06.docx

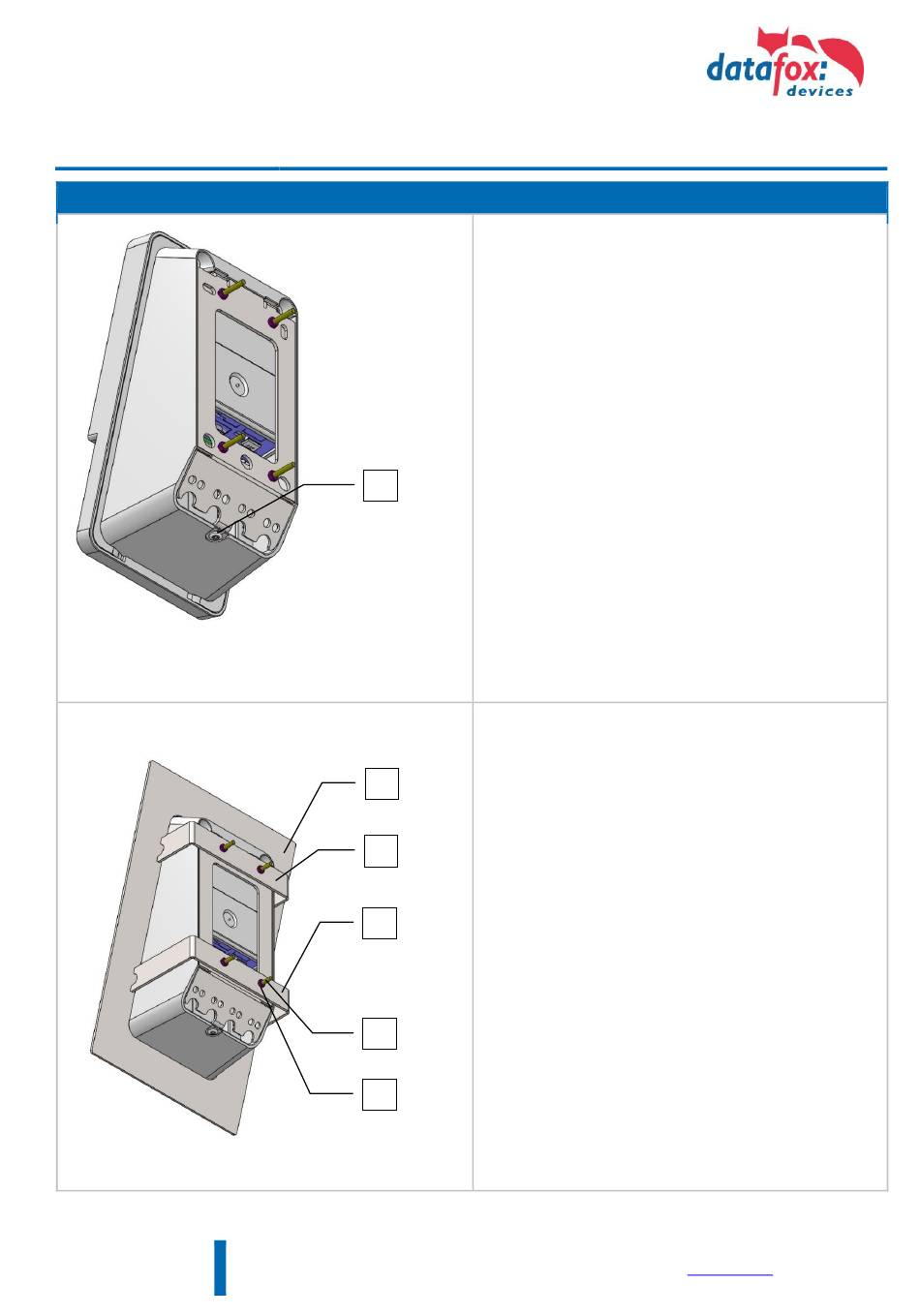

Wandhalterung ins Gerät montieren
mount the wall bracket into the unit
Die Wandhalterung ins Gerät einhängen und mit der
„Schraube mit Ringschneide" (5) fixieren.
Achtung!
Die Schraube fest anziehen, damit sich die Ringschneide
formschlüssig mit dem Kunststoff verbindet. Ansonsten
besteht die Gefahr, dass sich die Wandhalterung beim
Anziehen der Spannbügel löst.
Mount the wall bracket into the unit and fix it with the
"screw with ring cut" (5).
Attention!
Tighten the screw tightly so that the ring cut is positively
connected to the plastic. Otherwise, there is a risk that the
wall bracket will loosen when tightening the clamping
brackets.
Gerät in die Fronttafel montieren
install the unit into the front panel
Das Gerät durch die vorbereitete Fronttafel (6) führen, die
beiden Bügel (7) auf die Schrauben (2) stecken und mit den
übrigen Sechskantmuttern (8) anziehen.
Beim Aufstecken der Bügel darauf achten, dass die
abgewinkelten Flächen parallel zur Fronttafel stehen.
Route the unit through the prepared front panel (6), place
the two brackets (7) on the screws (2) and tighten them with
the remaining hexagon nuts (8).
When attaching the brackets ensure that the angled
surfaces are parallel to the front panel.
