PROLED RF RGBW2 REMOTE CONTROLLER Bedienungsanleitung Seite 3

2. Technische Daten
Modell
Eingangsspannung
Ausgang
Leistungsaufnahme
Umgebungstemperatur -10°C – 45°C
Abmessungen
Netto-Gewicht
3. Eigenschaften
1. Nahezu stufenlose Einstellung der Mischfarbe (RGB) über Farbrad
2. Ansteuern von 4 Zonen, separat oder parallel
3. 10 dynamische Szenen
4. 4 Kanäle separat dimmbar
IP 20

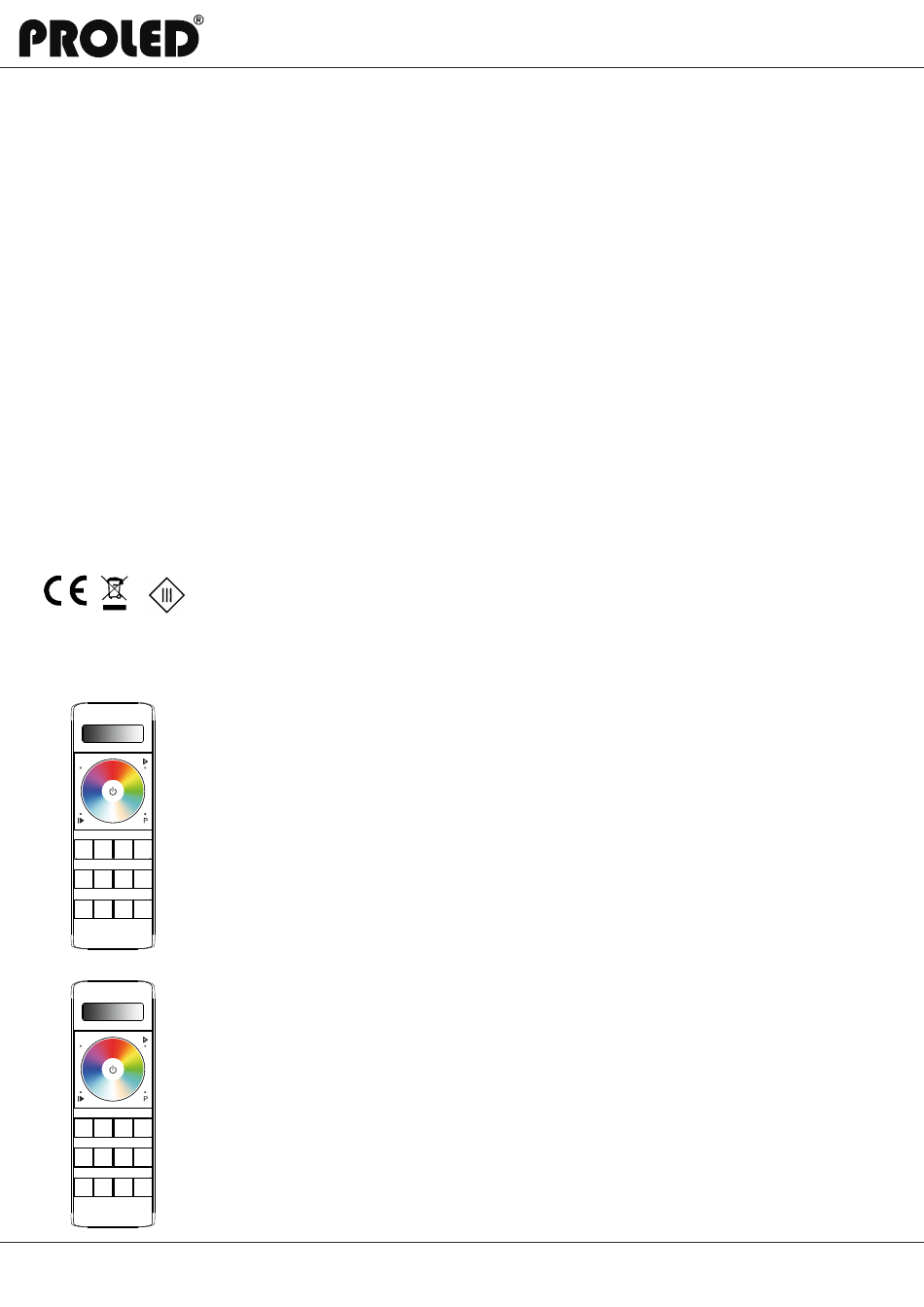

4. Verbinden mit RF Empfänger
W+
zone
1 2 3 4
R G B W
scene
S1 S2 S3 S4
W+
zone
1 2 3 4
R G B W
scene
S1 S2 S3 S4
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
07.19. Technische Änderungen vorbehalten
PROLED RF RGBW2 REMOTE CONTROLLER
3x AAA Batterie
Funksignal 868 MHz
< 1 W
153 mm x 52 mm x 20 mm (LxBxT)
100 g
Fernbedienung mit Empfänger verbinden (Methode 1):
a. Schließen Sie den RF-Empfänger gemäß dem Schaltbild an. Empfänger nicht
im Lieferumfang enthalten. Bitte separat bestellen.
b. Schalten Sie die Fernbedienung über die EIN/AUS-Taste ein.
c. Drücken Sie die Lern-Taste (Learning) am Empfänger.
d. Drücken Sie die zugehörige Zonentaste an der Fernbedienung.
e. Danach fahren Sie über das Farbrad.
f. Angeschlossene LED blinken um die Zonenzuweisung zu bestätigen.
g. Ein längeres Drücken (>5 Sek.) der Anlerntaste (Learning) bis LEDs blinken,
bewirkt, dass die gespeicherten Fernbedienungen gelöscht werden.
Fernbedienung mit Empfänger verbinden (Methode 2):
a. Schließen Sie den RF-Empfänger gemäß dem Schaltbild an. Empfänger nicht
im Lieferumfang enthalten. Bitte separat bestellen.
b. Schalten Sie die Fernbedienung über die EIN/AUS-Taste ein.
c. Drücken Sie die Lern-Taste (Learning) am Empfänger.
d. Drücken Sie die zugehörige Zonentaste zweimal hintereinander an der
Fernbedienung.
e. Drücken und halten Sie danach sofort die Zonentaste für 10 Sekunden
f. Angeschlossene LED blinken um die Zonenzuweisung zu bestätigen.
g. Ein längeres Drücken (>5 Sek.) der Anlerntaste (Learning) bis LEDs blinken
bewirkt, dass die gespeicherten Fernbedienungen gelöscht werden.
