Der Datenwandler INT-RS ist für Alarmzentralen der Serie INTEGRA ausgelegt. Er ist
für Zentralen mit der Firmwareversion 1.06 oder höheren Versionen vorgesehen. Das
Modul wandelt die Daten von einem Bedienteilbus in den seriellen Busstandard
RS-232 um. Es kann für folgende Anwendungen eingesetzt werden:
− Verbindung des Computers mit installiertem Programm GUARDX (analog wie mit
dem LCD-Bedienteil),
− Ereignisüberwachung über spezialisierte externe Module anderer Produzenten,
− Bedienung der Alarmzentrale über eine andere Software, als von SATEL
angeboten (Möglichkeit der Integration mit Fremdsystemen). Diese Anwendung ist
bei den Firmen eingesetzt, die sich mit der Integration von objektorientierten
Systemen befassen und benötigt eigene Software.
Informationen zum Senden von Überwachungsdaten und zur Integration mit
anderen
Softwaren
Beschreibung des Moduls zu finden.
1. Beschreibung der Elektronikplatine

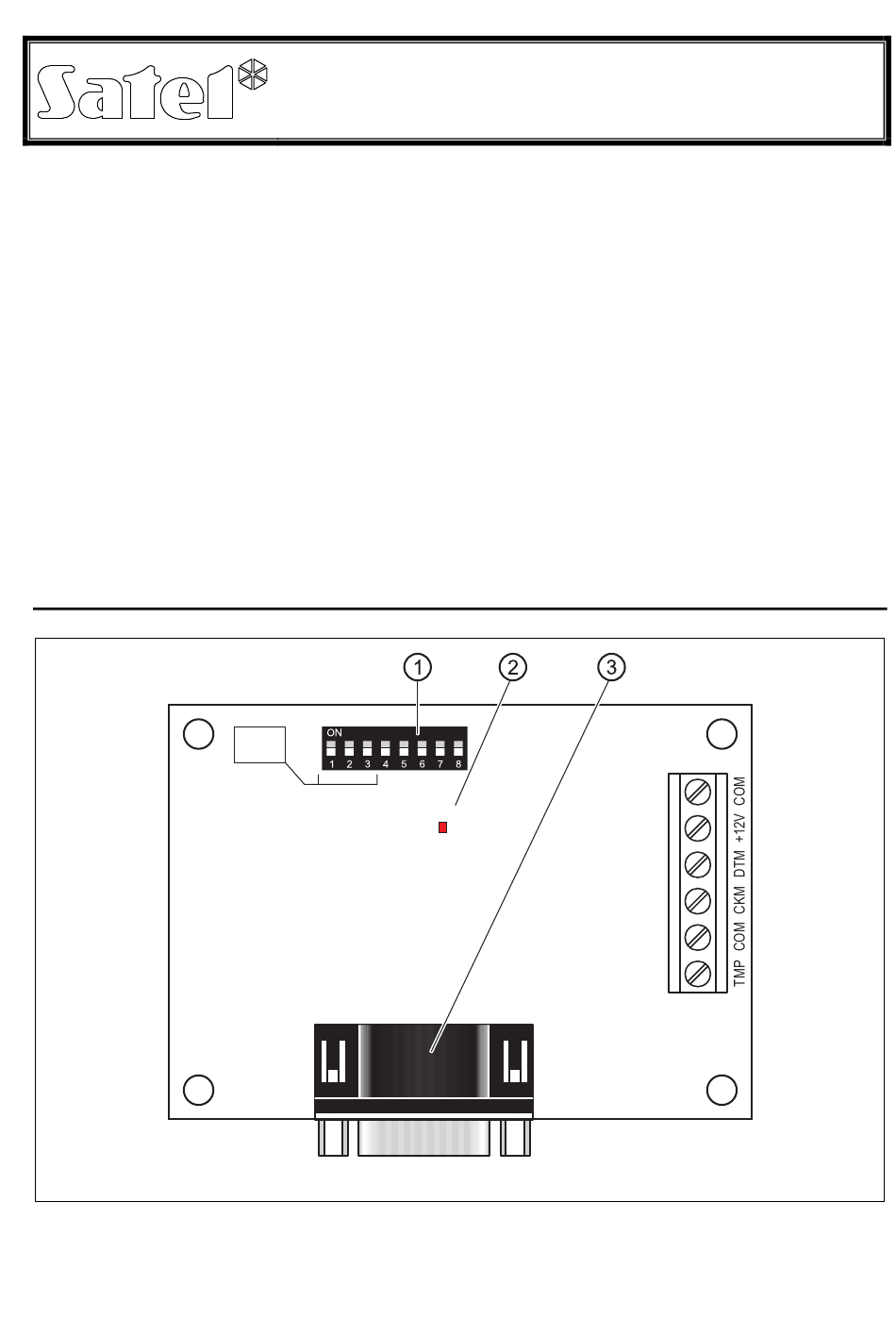

Abb. 1. Elektronikplatine des Datenwandlers INT-RS.
®
