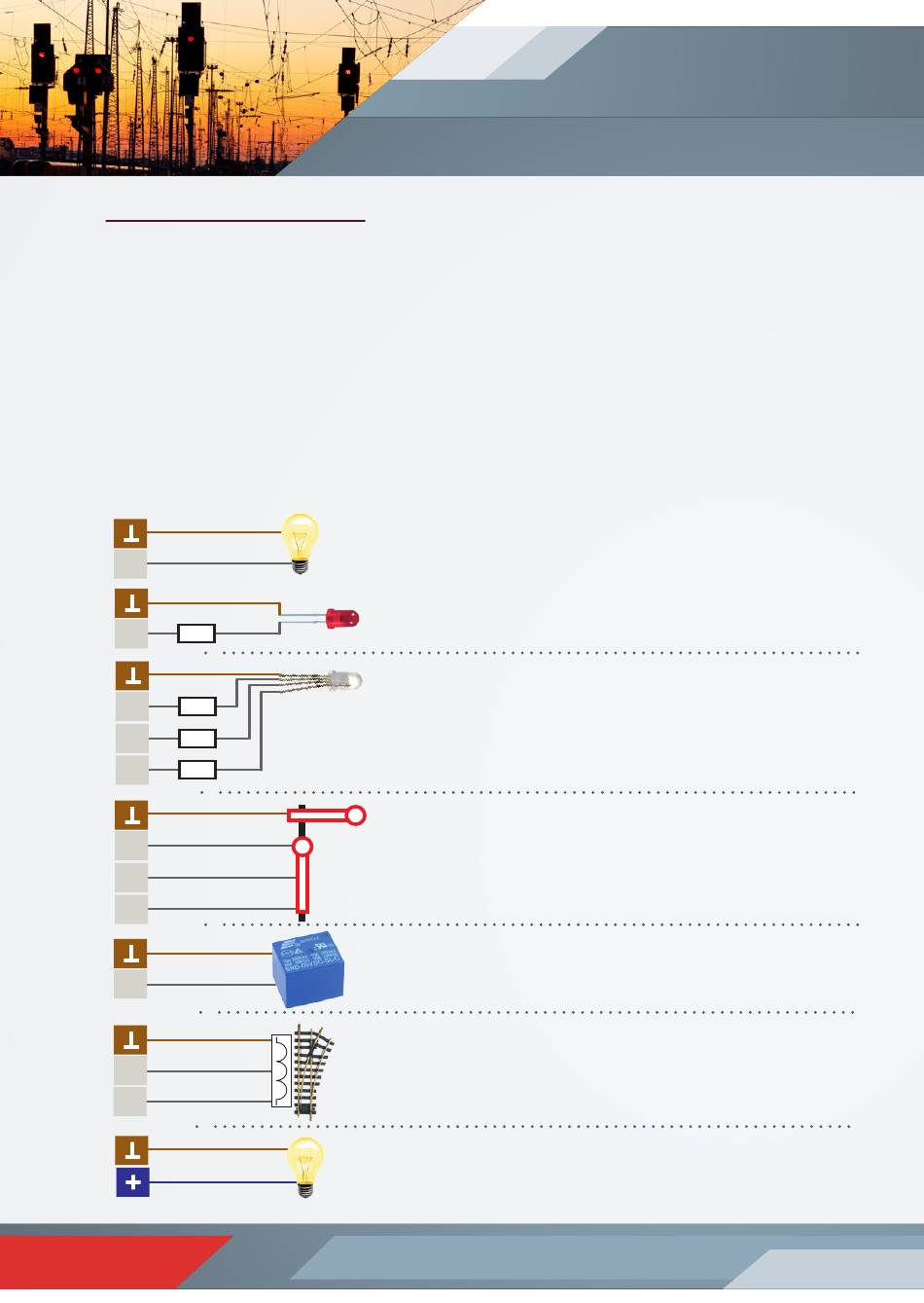

Standard-Anschlüsse
markiert mit „gemeinsamer Minuspol / common cathode"
Die Anschlüsse mit „gemeinsamem Minuspol" sind Qdecoder-
Standard-Anschlüsse für beliebige Einzel-Verbraucher.
Mit LEDs ausgestattete Signale, LED-Leisten oder Mehrfarb-LEDs
können an diesen Anschlüssen nur angesteuert werden, wenn sie einen
gemeinsamen Minuspol haben (die Kathoden der LED sind zusammen
auf einem Anschluss herausgeführt). LED-Module und Mehrfarb-LEDs
sind sowohl mit gemeinsamer Kathode wie auch mit gemeinsamer Anode
handelsüblich. Signale haben meist eine gemeinsame Anode.
1
3...10 kΩ
1
1
2
3
1
2
3
1
1
2
ZA
Lampen oder LEDs mit Vorwiderstand
(z.B. mit beliebigen Lichtmodi)
RGB-LEDs mit gemeinsamer Kathode
an drei Anschlüssen - jeweils mit
Vorwiderstand
Viessmann® Formsignale
Relais
Spannungsbereich beachten!
Magnetartikel
z.B. Weichen oder Formsignale
Dauernd eingeschaltete Lampen
(oder LEDs mit Vorwiderstand)
A N L E I T U N G
5
