Inhaltszusammenfassung für Qdecoder ZA3-Base

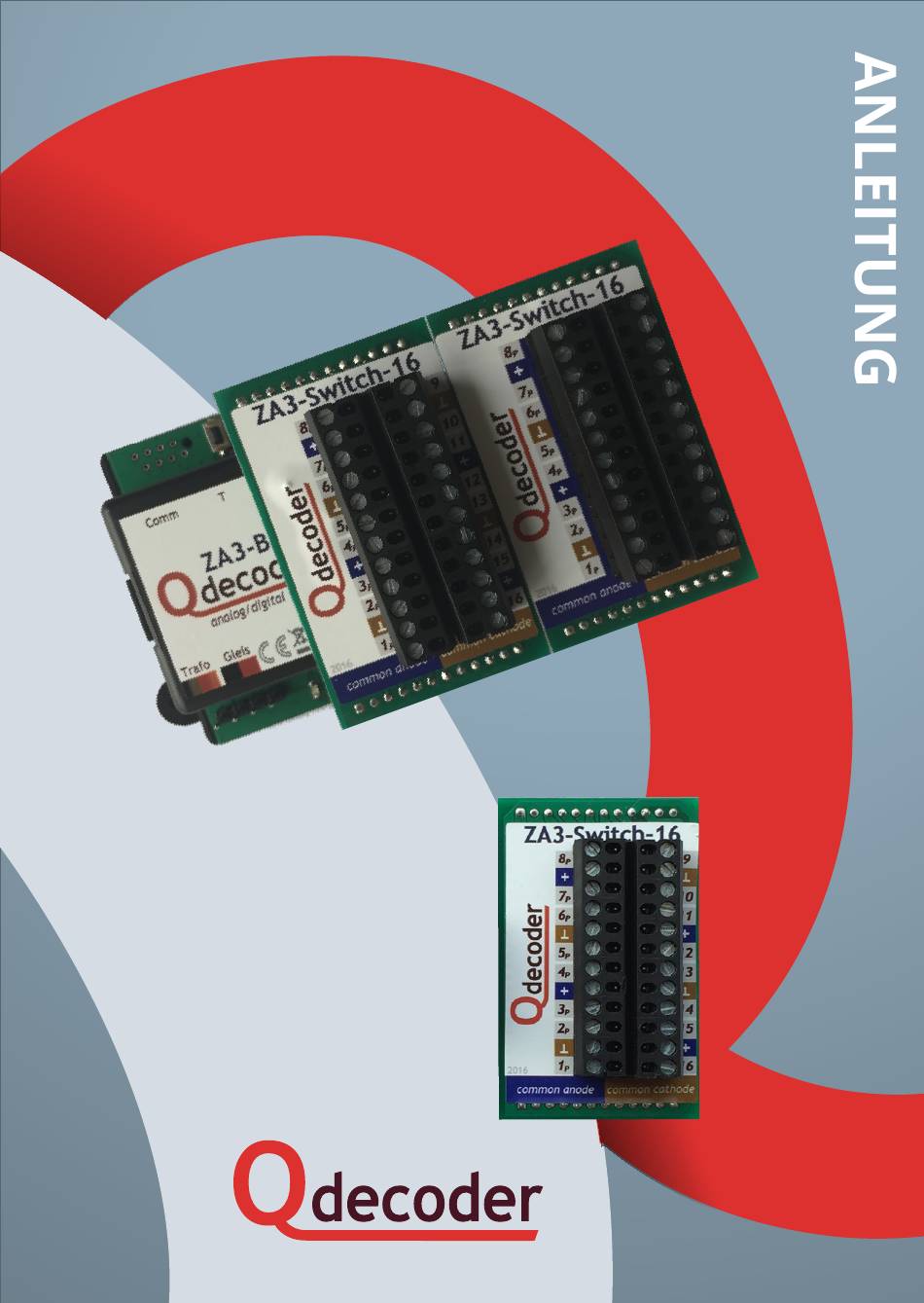

- Seite 1 die Alleskönner die Alleskönner...
-
Seite 2: Montage
Modul auf dem linken Steckplatz 16 Anschlüsse hat. Achten Sie darauf, dass die Beschriftung von ZA3-Switch-16 - wie auf der Vorderseite der Anleitung zu sehen - links der Schraubklemmen ist, wenn die Beschriftung des ZA3-Base aufrecht steht. Andernfalls werden Anschlüsse vertauscht angesteuert. - Seite 3 Anmeldung des Moduls am Decoder Um das Modul mit dem ZA3 ansteuern zu können, muss es dem Qdecoder bekannt gemacht werden. Die Anmeldung des Moduls muss nur wiederholt werden, wenn ein Wechsel zu einem anderen Modul vorgenommen wurde. Die LED des Decoders blinkt gleichmäßig, so lange keine erfolgreiche Anmeldung erfolgt ist.
- Seite 4 ANSCHLÜSSE Standard- und Präzisionsanschlüsse markiert mit „gemeinsamer Pluspol / common anode“ Die Anschlüsse mit „gemeinsamem Pluspol“ sind Qdecoder- Standard- oder (mit „P“ gekennzeichnete) Präzisionsanschlüsse für beliebige Einzel-Verbraucher. Mit LEDs ausgestattete Signale, LED-Leisten oder Mehrfarb-LEDs können an diesen Anschlüssen nur angesteuert werden, wenn sie einen gemeinsamen Pluspol haben (die Anoden der LEDs sind zusammen auf einem Anschluss herausgeführt).
- Seite 5 Standard-Anschlüsse markiert mit „gemeinsamer Minuspol / common cathode“ Die Anschlüsse mit „gemeinsamem Minuspol“ sind Qdecoder- Standard-Anschlüsse für beliebige Einzel-Verbraucher. Mit LEDs ausgestattete Signale, LED-Leisten oder Mehrfarb-LEDs können an diesen Anschlüssen nur angesteuert werden, wenn sie einen gemeinsamen Minuspol haben (die Kathoden der LED sind zusammen auf einem Anschluss herausgeführt).
- Seite 6 An einem Qdecoder können alle Schaltmodi gemischt werden. Eine ausführliche Einführung zu Schaltmodi und Zubehörbefehlen ist im Qdecoder Handbuch enthalten. Die Konfigurationsvariablen, in die M und eingetragen werden, sind auf Seite 8 zusammengestellt. Ein Beispiel: Adresse und Mode für die LED bei...
- Seite 7 Anschlüsse 1 bis 16 (unter den gleichen CV-Adressen wie bei anderen Qdecodern) erreicht werden. • Da die Qdecoder der ZA-Serie mehr Einstellungen erlauben, als in den durch die meisten Zentralen programmierbaren 1024 Konfigurationsvariablen eingetragen werden können, gibt es das „Einzelanschluss“-Verfahren.
- Seite 8 CV-ADRESSEN Einzelanschluss oder alle Anschlüsse “Klassische” Konfiguratio In CV1022: Anschluss-Nummer oder 255, CV1022 = 0 um alle Anschlüsse gleichzeitig zu ändern Die Konfiguration sind b Dimmfaktor in der Blinkpause Dimmfaktor (eingeschaltet) Dimmfaktor Dimmfaktor Aufblendzeit MSB 121 Schaltverzögerung p Aufblendzeit Abblendzeit MSB 122 Abblendzeit Einschalt-Zeit...
- Seite 9 on: wichtige Eigenschaften der Anschlüsse 1 bis 16 bei allen Qdecodern unter identischen CV-Adressen abgelegt. CVs für den Funktionsanschluss 10 11 12 13 14 15 16 111 121 131 141 151 161 171 181 191 201 211 221 231 241 251 261 112 122 132 142 152 162 172 182 192 202 212 222 232 242 252 262 113 123 133 143 153 163 173 183 193 203 213 223 233 243 253 263 114 124 134 144 154 164 174 184 194 204 214 224 234 244 254 264...
- Seite 10 Diese Betriebsanleitung bitte für den späteren Gebrauch aufbewahren! Am Sandberg 7a Steigstrasse 11 01259 Dresden 5426 Lengnau 0351 479 42 250 056 426 48 88 www.qdecoder.de www.qdecoder.ch DIE ALLESKÖNNER DIE SPEZIALISTEN UNTER DEN DECODERN FÜR: Lichtsignale und Licht Magnetangetriebe Weichen und Formsignale Motor- und Servoangetriebene Weichen und...
