Anmeldung des Moduls am Decoder
Um das Modul mit dem ZA3 ansteuern zu können, muss es
dem Qdecoder bekannt gemacht werden. Die Anmeldung des
Moduls muss nur wiederholt werden, wenn ein Wechsel zu einem
anderen Modul vorgenommen wurde.
Die LED des Decoders blinkt gleichmäßig, so lange keine
erfolgreiche Anmeldung erfolgt ist.
Sie haben mehrere Möglichkeiten, das Modul anzumelden:
• Beim ersten Einschalten nach Auslieferung und nach einem
Update der Decoder-Software prüft der ZA3, ob ein bekanntes
Modul aufgesteckt ist.
• Durch Drücken des Tasters am ZA3 für mindestens eine
Sekunde oder durch Schreiben von CV8 = 8 wird eine erneute
Prüfung ausgelöst.
• Wird das Modul nicht korrekt erkannt, kann der ZA3 durch
Schreiben auf CV1021 auf die Ansteuerung des ZA3-Switch-16
fest eingestellt werden.
Schreiben Sie für die beiden auf den ZA3 aufgesteckten Module
nacheinander die Konfigurationswerte:
‚ CV1021 = 104 stellt den linken Steckplatz auf ZA3-Switch-16.
‚ CV1021 = 204 stellt den rechten Steckplatz auf ZA3-Switch-16.

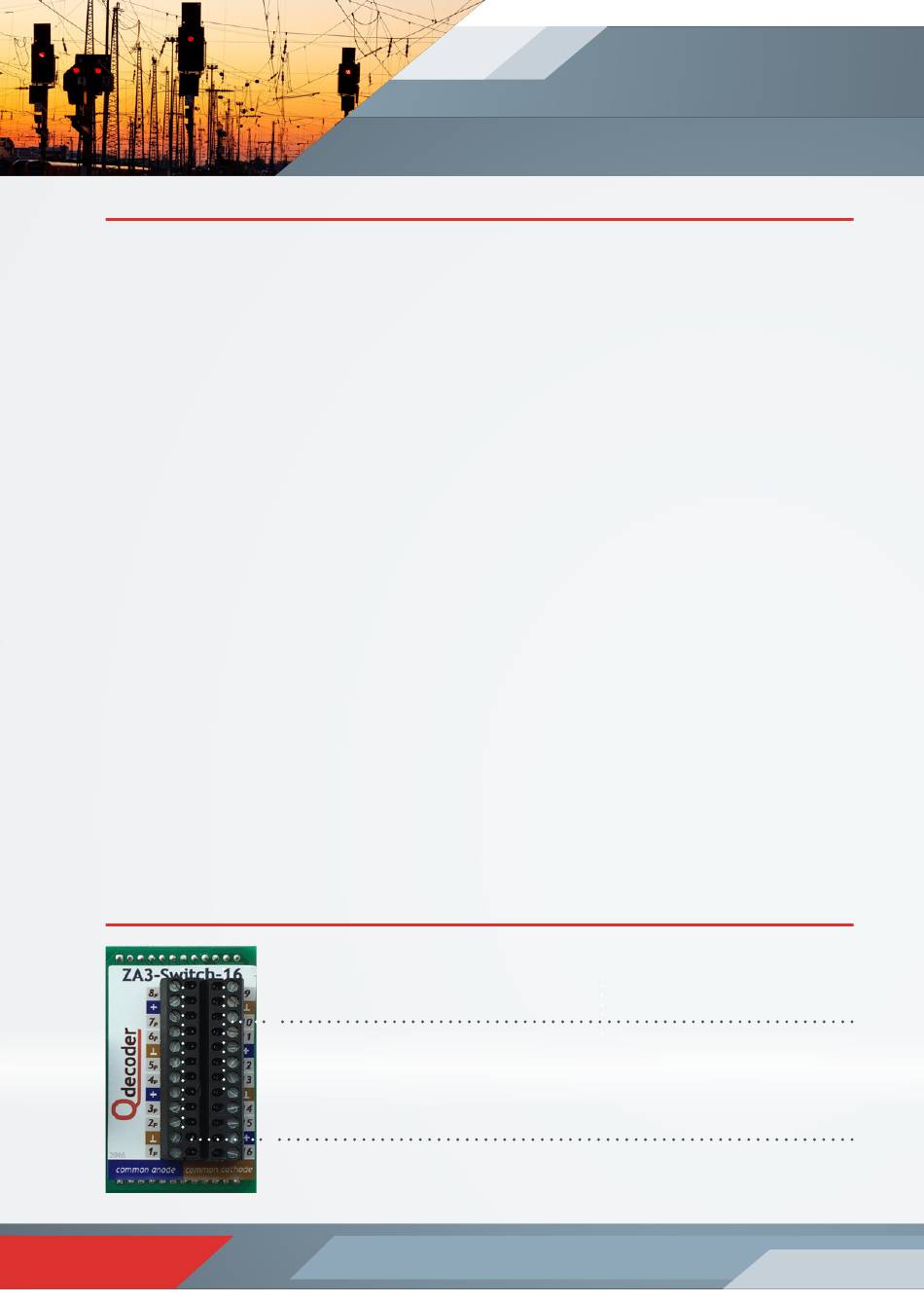

Funktionsanschlüsse des Moduls
8 Standardanschlüsse für Einzelverbraucher oder
Module mit gemeinsamer Masse
8 Präzisionsanschlüsse für Einzelverbraucher oder
Module mit gemeinsamem positiven Rückleiter
