Vaillant 307 591 Montageanleitung Seite 18

Pentru instalatorul autorizat
Instrucţiuni de montaj pentru grupul de siguranţă al
cazanului
(nr. art. 307 591)
2
1
6
7
9
18
2
1
3
bar
0 4
Generalităţi
3
Grupul de siguranţă al cazanului poate fi utilizat la toate
cazanele Vaillant până la 50 kW.

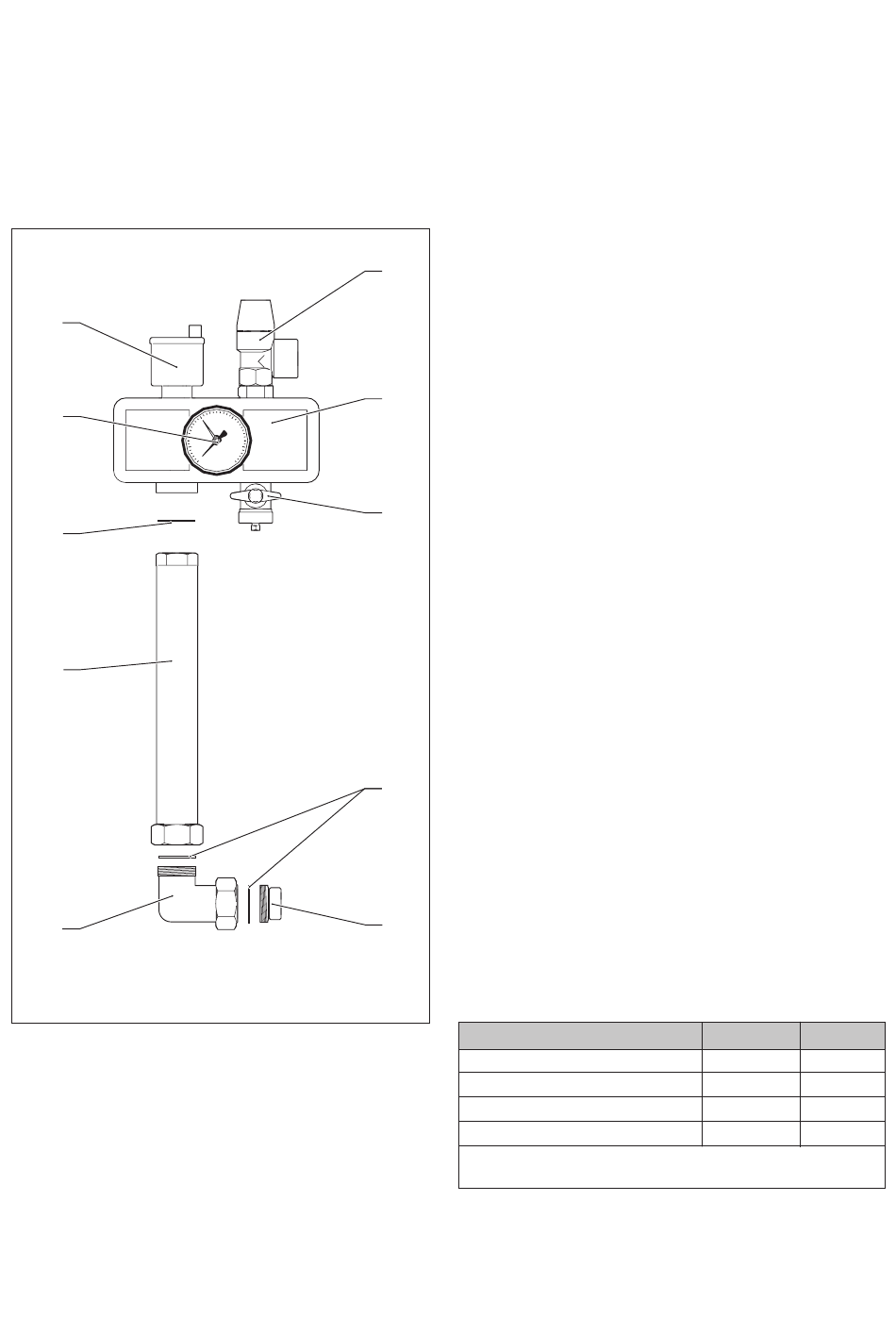

Setul de livrare
4
Pe baza listei următoare, verificaţi înainte de montaj
dacă setul de accesorii este complet:
- Grupul de siguranţă cu manometru (1), aerisitorul rapid
(2), supapa de siguranţă (3), dispozitivul de umplere (5)
- Izolaţia detaşabilă din material EPP (4)
- Ţeava de racord (7) cu izolaţie şi piuliţe olandeze
5
(3/4" şi 1")
- Cotul de racord din alamă (1") cu piuliţă olandeză (9)
- Setul auxiliar cu 1 niplu de trecere (G1 x R3/4) cu inel
circular (10), 2 inele de etanşare 1" (8) şi 1 inel de
etanşare 3/4" (6)
- Instrucţiunile de montaj
Montajul
Ţeava de racord (7) şi cotul de racord (9) sunt adaptate
pentru ansamblul conductelor de racord ale cazanului
din setul de accesorii Vaillant, iar pentru montarea gru-
pului de siguranţă, acestea se fixează în spate, la partea
8
de sus a cazanului.
Montaţi grupul de siguranţă aşa cum este exemplificat în
fig. 1, resp. fig. 2:
- Racordaţi ţeava (7) la filetul exterior 3/4" al grupului de
siguranţă cu garnitură plată de etanşare.
- Racordaţi ţeava cu piuliţa olandeză de 1", în funcţie de
cazan, cu sau fără cotul de racord (9) şi niplul de trece-
10
re, la piesa de racord din setul de accesorii Vaillant.
Date tehnice
Denumire
Puterea maximă a cazanului
Temperatura de lucru maxim admisă 110
Presiunea de lucru maxim admisă
Supapa de siguranţă
Grupul de siguranţă al cazanului (nr. art. 307 591) corespunde
normei DIN 4751.
Valoare Unitate
50 kW
°C
6 bar
3 bar
