Istruzioni per il montaggio - gruppo di sicurezza caldaia
(N. art. 307 591)
2
1
6
7
9
14
2
1
3
bar
0 4
Generalità
3
Il gruppo di sicurezza caldaia può essere impiegato su
tutte le caldaie Vaillant fino a 50 kW.
Fornitura
4 Prima del montaggio verificare la presenza di tutti gli
accessori previsti riportati qui di seguito:
- gruppo di sicurezza con manometro (1), dispositivo di
sfiato rapido (2), valvola di sicurezza (3), dispositivo di
travaso (5)
- vaschetta isolante in EPP estraibile (4)
5
- tubo di collegamento (7) con isolamento e dadi di rac-
cordo (3/4" e 1")
- angolare di collegamento in ottone (1") con dado di rac-
cordo (9)
- corredo composto da 1 nipplo di raccordo (G1 x R3/4)
con O-ring (10), 2 anelli di tenuta da 1" (8) e 1 anello di
tenuta da 3/4" (6)
- istruzioni per il montaggio
Montaggio
Il tubo di collegamento (7) e l'angolare di collegamento
(9) sono adeguati alle tubature della caldaia disponibili
8
come accessori Vaillant; vengono impiegati per il mon-
taggio del gruppo di sicurezza nella parte posteriore al
di sopra della caldaia.

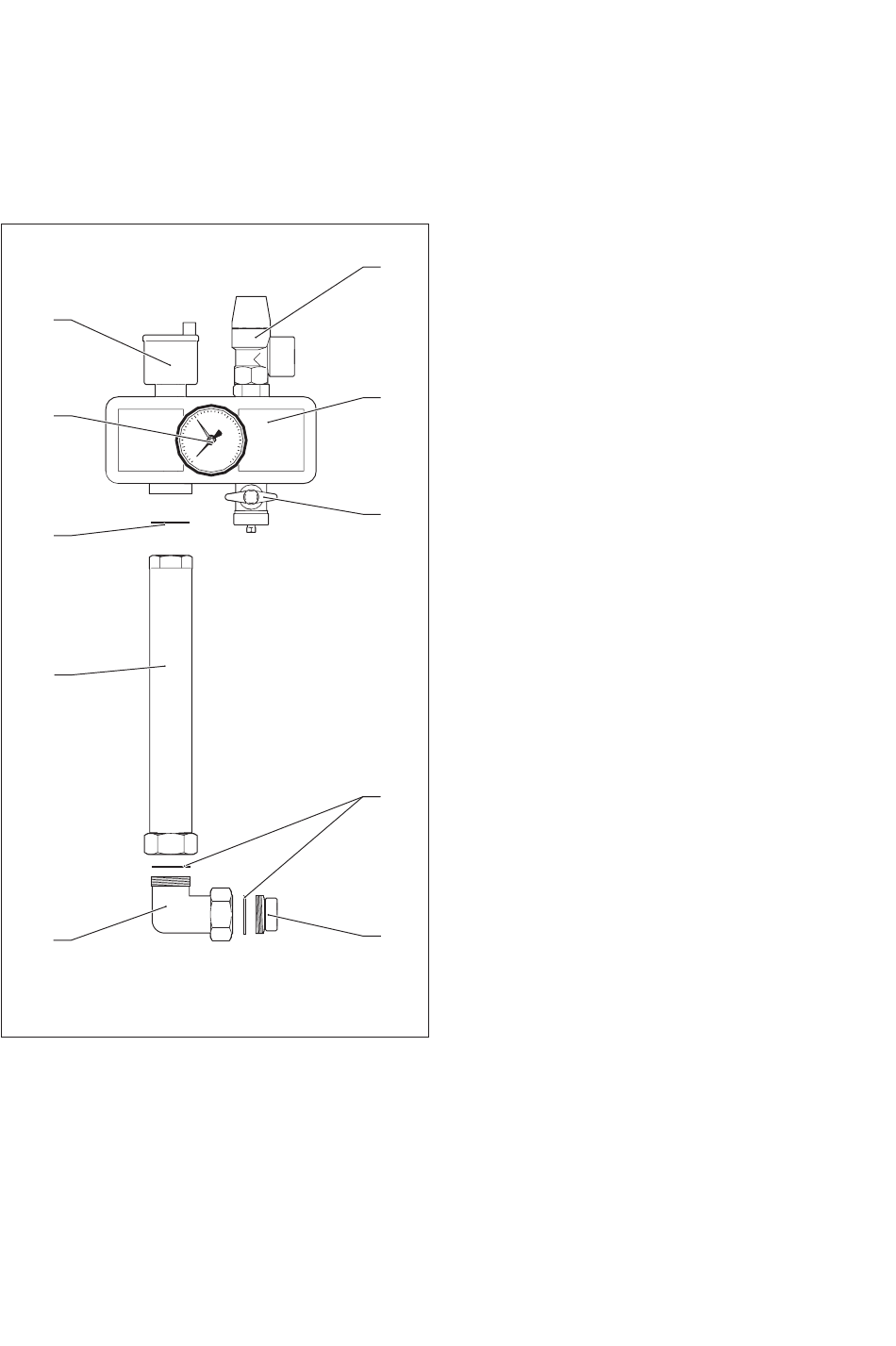

Montare il gruppo di sicurezza come illustrato negli
esempi delle figure 1 e 2:
- Collegare il tubo di collegamento (7) con guarnizione
piatta sulla filettatura esterna da 3/4" del gruppo di
10
sicurezza.
- A seconda del tipo di caldaia, collegare il tubo di colle-
gamento con il dado di raccordo da 1" con o senza
angolare di collegamento (9) e nipplo di raccordo,
sull'elemento di raccordo disponibile come accessorio
Vaillant.
