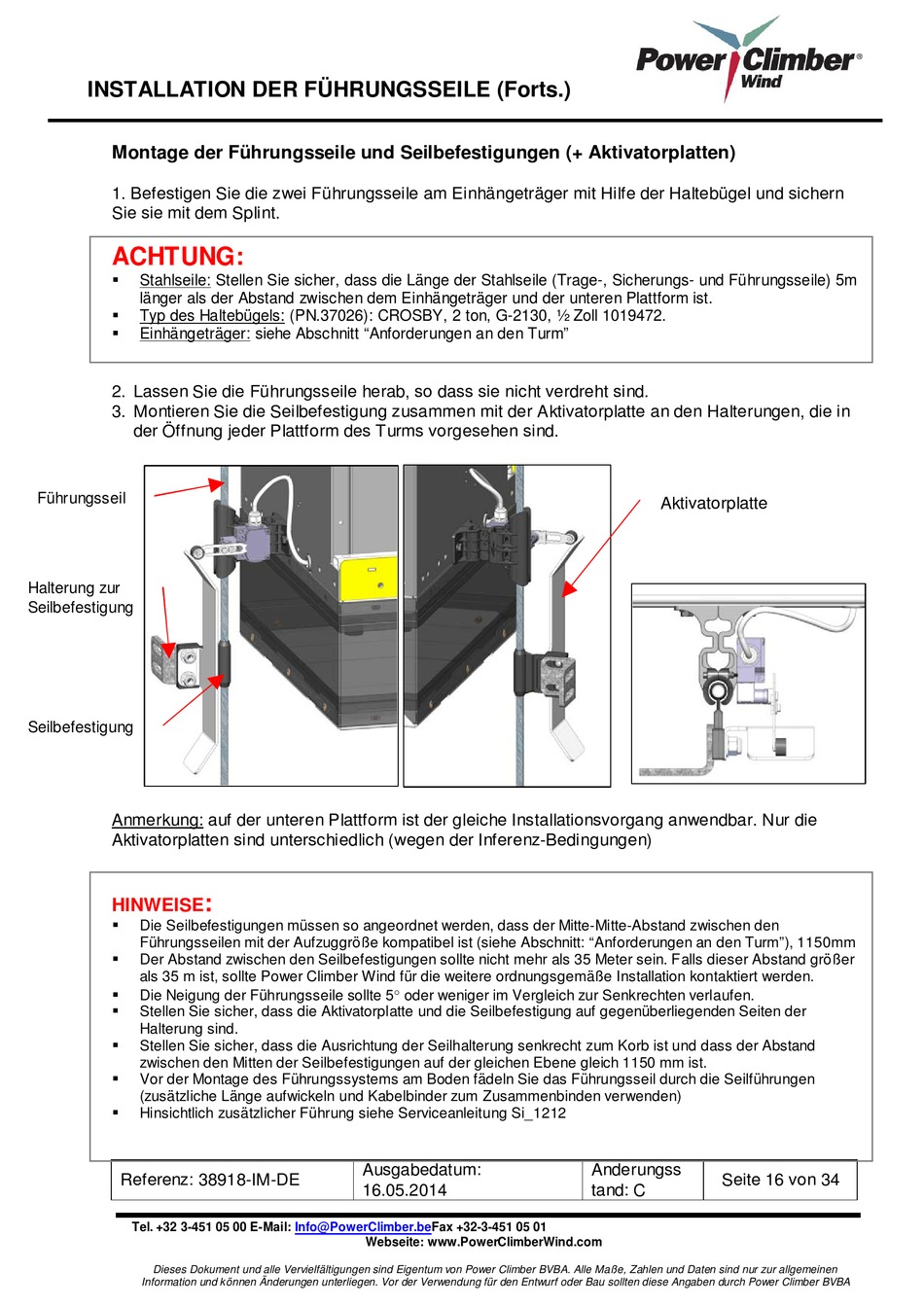

Power Climber Wind Typ SHERPA-SD4 Installationsanweisungen Seite 16

INSTALLATION DER FÜHRUNGSSEILE (Forts.)
Montage der Führungsseile und Seilbefestigungen (+ Aktivatorplatten)
1. Befestigen Sie die zwei Führungsseile am Einhängeträger mit Hilfe der Haltebügel und sichern
Sie sie mit dem Splint.
ACHTUNG:

Stahlseile: Stellen Sie sicher, dass die Länge der Stahlseile (Trage-, Sicherungs- und Führungsseile) 5m
länger als der Abstand zwischen dem Einhängeträger und der unteren Plattform ist.

Typ des Haltebügels: (PN.37026): CROSBY, 2 ton, G-2130, ½ Zoll 1019472.

Einhängeträger: siehe Abschnitt "Anforderungen an den Turm"
2. Lassen Sie die Führungsseile herab, so dass sie nicht verdreht sind.
3. Montieren Sie die Seilbefestigung zusammen mit der Aktivatorplatte an den Halterungen, die in
der Öffnung jeder Plattform des Turms vorgesehen sind.
Führungsseil
Halterung zur
Seilbefestigung
Seilbefestigung
Anmerkung: auf der unteren Plattform ist der gleiche Installationsvorgang anwendbar. Nur die
Aktivatorplatten sind unterschiedlich (wegen der Inferenz-Bedingungen)
HINWEISE

Die Seilbefestigungen müssen so angeordnet werden, dass der Mitte-Mitte-Abstand zwischen den
Führungsseilen mit der Aufzuggröße kompatibel ist (siehe Abschnitt: "Anforderungen an den Turm"), 1150mm

Der Abstand zwischen den Seilbefestigungen sollte nicht mehr als 35 Meter sein. Falls dieser Abstand größer
als 35 m ist, sollte Power Climber Wind für die weitere ordnungsgemäße Installation kontaktiert werden.

Die Neigung der Führungsseile sollte 5 oder weniger im Vergleich zur Senkrechten verlaufen.

Stellen Sie sicher, dass die Aktivatorplatte und die Seilbefestigung auf gegenüberliegenden Seiten der
Halterung sind.

Stellen Sie sicher, dass die Ausrichtung der Seilhalterung senkrecht zum Korb ist und dass der Abstand
zwischen den Mitten der Seilbefestigungen auf der gleichen Ebene gleich 1150 mm ist.

Vor der Montage des Führungssystems am Boden fädeln Sie das Führungsseil durch die Seilführungen
(zusätzliche Länge aufwickeln und Kabelbinder zum Zusammenbinden verwenden)

Hinsichtlich zusätzlicher Führung siehe Serviceanleitung Si_1212
