Seite 1

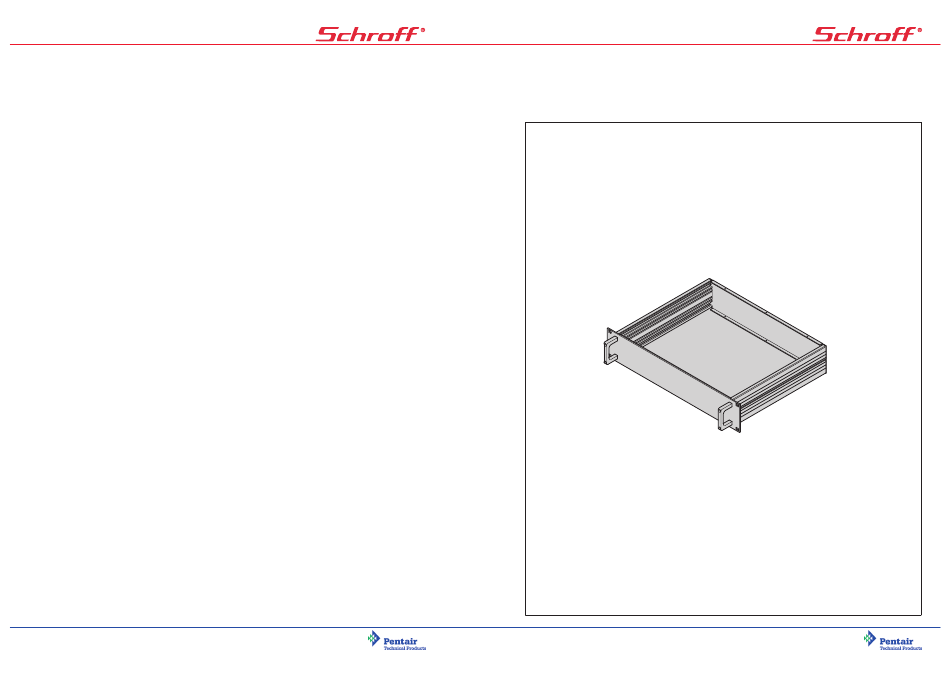

Montageanweisung Assembly instructions Instructions de montage multipacPRO multipacPRO multipacPRO SCHROFF GmbH wwww.schroff.biz D / UK / F 07/08 Langenalberstr. 96-100, D-75334 Straubenhardt, Tel.: +49 (0) 70827 94-0, Fax: +49 (0) 70827 94-200 60860 - 011 Rev. 002...
Seite 2
Grundausbau 1 - 4 HE Basic version 1 - 4 U Version de base 1 - 4 U Grundausbau 5 HE Basic version 5 U Version de base 5 U HE / U 1 (1x) 2 (1x) M 4x12 7* (2x) M 4x12 1 (1x) 2 (1x)
Seite 3
Karteneinbau 1, 2 HE Board mounting 1, 2 U Montage de carte 1, 2 U Chassisplatte Chassis plate Châssis Für DIN Steckverbinder For DIN connector Pour connecteur DIN 26 (18x) M 4 x 10 21 (2x) 22a (2x) 23a (1x) Torx Für isolierte Busplatine For insulated backplane...
