Informationen zur Gültigkeit Über diese Dokumentation Informationen zur Gültigkeit Inhalt Dieses Handbuch beschreibt Lenze Standard−Systemleitungen und Belegungen und keine kundenspezifischen Leitungen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com Dokumenthistorie Materialnummer Version Beschreibung .PCV...
Über diese Dokumentation Verwendete Konventionen Verwendete Abkürzungen Verwendete Konventionen Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede- ner Arten von Information: Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwen- det. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache ver- wendet.
Über diese Dokumentation Symbollegende Symbollegende Symbol Bedeutung Motor mit Steckeranschluss Motor und Fremdlüfter mit Steckeranschluss Rückführung mit Steckeranschluss Motor mit Klemmenkasten Motor und Fremdlüfter mit Klemmenkasten Rückführung mit Klemmenkasten Leitung zwischen Motor und Servo−Antriebsregler oder Frequenzumrichter Anschluss am Servo−Antriebsregler oder Frequenzumrichter Anschluss am Schaltschrank (Klemmenleiste) Leitung für feste Verlegung Leitung als Schleppkette...
Über diese Dokumentation Code zur Farbkennzeichnung nach DIN IEC 757 Symbol Bedeutung Flammwidrig gemäß UL 1581 Vertical Wire Flame Test (VW−1) Flammwidrig gemäß CSA C22.2 No. 3−92 Vertical Flame (FT−1) Flammwidrig gemäß EN 50265−1 / IEC 60332−1 Allgemeine Beständigkeit gegen verdünnte Säuren, Laugen und Reinigungsmittel Allgemeine Beständigkeit gegen Stäube (z.
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektrische...
Produktbeschreibung Systemleitungen Übersicht Produktbeschreibung Systemleitungen 2.1.1 Übersicht Für Lenze−Motoren und Antriebsregler stehen Ihnen eine umfassende Auswahl von Sy- stemleitungen zur Verfügung. Motorleitung Lüfterleitung hb_motor_01 hb_luefter_01 Rückführungsleitung Leitfrequenzleitung hb_rueck_01 hb_leit_01 EDSYPFLD DE 9.0...
Produktbeschreibung Systemleitungen Ausführung 2.1.2 Ausführung Lenze Systemleitungen gibt es in den unterschiedlichsten Ausführungen und bieten dem Anwender viele Kombinationsmöglichkeiten. Verlegeart Feste Verlegung ƒ Verlegung als Schleppkette ƒ Leitungsenden Schraubverschluss ƒ SpeedTec ƒ Steckverbinder ƒ Modulare Steckverbinder ƒ offen ƒ Leitungslängen im Bereich von 0.3 m ...
Seite 14
Produktbeschreibung Systemleitungen Ausführung Hinweis! Motorleitungen: ƒ In Abhängigkeit vom Antriebsregler dürfen bestimmte Leitungslängen nicht überschritten werden. Müssen EMV−Bedingungen eingehalten werden, können sich die zulässigen Leitungslängen verringern. Detaillierte Informationen entnehmen Sie bitte der Dokumentation der Antriebsregler. Rückführleitungen: ƒ In Abhängigkeit vom Antriebsregler und Rückführsystem dürfen bestimmte Leitungslängen nicht überschritten werden.
Produktbeschreibung Systemleitungen Auslegung der Motorleitungen 2.1.3 Auslegung der Motorleitungen Tipp! Sind mehrere Systemleitungen angegeben, ist die Leitung mit dem kleinsten Querschnitt ausreichend. Aufbau Motorleitungen für Servomotoren U, V, W, PE Bremse Benötigte 24 V DC Motorleitung 4 Adern 2 Adern ·...
Seite 16
Produktbeschreibung Systemleitungen Auslegung der Motorleitungen Grundlagen der Auslegung Die Zuordnung der Leitungsquerschnitte zur Strombelastbarkeit der Motorleitungen wurde unter folgenden Voraussetzunen vorgenommen: Normen und Einsatzbedingungen ƒ – Einhaltung der IEC/EN 60204−1 bei fester Verlegung der Leitung – Einhaltung der IEC 60364−5−52, Tabelle B.52−5 bei Verwendung der Leitung in einer Schleppkette –...
Seite 17
Produktbeschreibung Systemleitungen Auslegung der Motorleitungen Bitte beachten Sie ... bei schleppkettentauglichen Leitungen – Schleppkettentaugliche Leitungen haben eine höhere Temperaturbelastbarkeit. – Die oben genannten Normen lassen deshalb höhere Ströme zu. – Deshalb kann es vorkommen, dass für schleppkettentaugliche Leitungen ein kleinerer Querschnitt zugelassen ist als für die entsprechende fest verlegte Leitung.
Produktbeschreibung Systemleitungen Wichtige Hinweise für Schleppkettenleitungen 2.1.4 Wichtige Hinweise für Schleppkettenleitungen Schleppkettenleitungen richtig lagern In geschlossenen Räumen bei vorgeschriebener Lagertemperatur lagern. ƒ Bis zur Montage im Anlieferungszustand lagern. ƒ Mindestens 24 Stunden vor der Verlegung bei Raumtemperatur lagern, um eine ƒ...
Technische Daten Kennzahl Leitungsart Technische Daten Kennzahl Leitungsart Die Kennzahl (KZ) Leitungsart beschreibt die unkonfektionierte Systemleitung. Die Klam- mern stehen dabei stellvertretend für die Abschirmung. EDSYPFLD DE 9.0...
Technische Daten Kennzahl Leitungsart Chemische Eigenschaften 3.1.3 Chemische Eigenschaften fuel silicone halogen ISO VDE 0282 VDE 0472 ü ü ü ü 0001 GYBU – – – – – – – ü ü ü ü ü 0002 – – – – –...

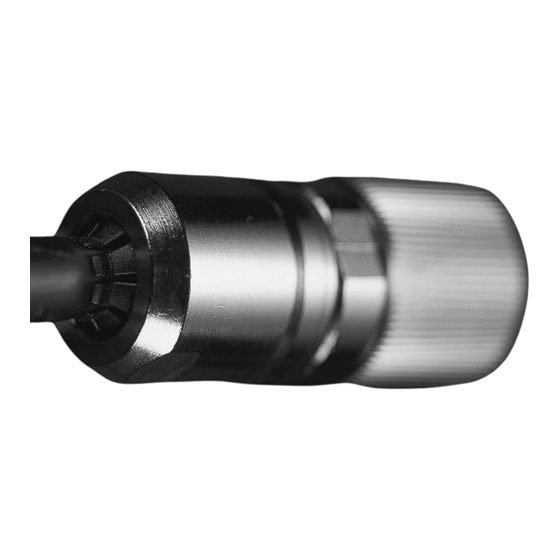

Technische Daten Kennzahl Leitungsende Leitungsende motorseitig Kennzahl Leitungsende 3.2.1 Leitungsende motorseitig Diese Kennzahl (KZ) beschreibt das motorseitige Ende der Systemleitungen. Die Steckver- binder sind als Buchsen ausgeführt. EDSYPFLD DE 9.0...
Seite 25
Technische Daten Kennzahl Leitungsende Leitungsende motorseitig Polzahl Bemessungsspannung Typ Leistung AC/DC 630 V Steckverbinder mit Schraubverschluss AC/DC 630 V Steckverbinder mit Schraubverschluss AC/DC 630 V Steckverbinder mit Schraubverschluss AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V...
Technische Daten Kennzahl Leitungsende Leitungsende reglerseitig 3.2.2 Leitungsende reglerseitig Diese Kennzahl (KZ) beschreibt das reglerseitige Ende der Systemleitungen. Die Steckver- binder sind als Stifte ausgeführt. Polzahl Bemessungsspannung Typ Leistung AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V Steckverbinder mit SpeedTec AC/DC 630 V...
Technische Daten Schutzart Schutzart Die konfektionierten Systemleitungen halten die Schutzart IP65 ein. Ausnahme: Systemleitungen mit Sub−D Steckverbinder ƒ Systemleitungen mit offenem Leitungsende ƒ EDSYPFLD DE 9.0...
Wie Sie Ihre Systemleitung auswählen Motorleitungen Wie Sie Ihre Systemleitung auswählen Motorleitungen Diese Systemleitung können Sie komplett im elektronischen Katalog konfigurieren und bestellen: Motorleitungen auswählen im Elektronischen Katalog EDSYPFLD DE 9.0...
Wie Sie Ihre Systemleitung auswählen Lüfterleitungen Lüfterleitungen Diese Systemleitung können Sie komplett im elektronischen Katalog konfigurieren und bestellen: Lüfterleitungen auswählen im Elektronischen Katalog EDSYPFLD DE 9.0...
Wie Sie Ihre Systemleitung auswählen Resolverleitungen Resolverleitungen Die Konfiguration dieser Systemleitung ist abhängig vom verwendeten Geber und dem Antriebsregler. Ermitteln Sie anhand der folgenden Tabellen den passenden Leitungstyp. Mit diesen Einstiegsdaten können Sie diese Systemleitung im elektronischen Katalog kon- figurieren und bestellen: Resolverleitungen auswählen im Elektronischen Katalog Anschlussleitung Rückführung...
Wie Sie Ihre Systemleitung auswählen Encoderleitungen IG512−5V−T, IGxxxx−5V−T, IG2048−5V−S (TTL, SinCos und Safety) Encoderleitungen Die Konfiguration dieser Systemleitung ist abhängig vom verwendeten Geber und dem Antriebsregler. Ermitteln Sie anhand der folgenden Tabellen den passenden Leitungstyp. Mit diesen Einstiegsdaten können Sie diese Systemleitung im elektronischen Katalog kon- figurieren und bestellen: Encoderleitungen auswählen im Elektronischen Katalog 4.4.1...
Wie Sie Ihre Systemleitung auswählen Encoderleitungen IG512−24V−H, IGxxxx−24V−H (HTL mit 4−adriger Systemleitung) 4.4.3 IG512−24V−H, IGxxxx−24V−H (HTL mit 4−adriger Systemleitung) Hinweis! Die 4−adrigen Systemleitungen sind nicht konfigurierbar. Sie sind nur in den festen Längen 2.5 m, 5 m, 10 m, 15 m und 20 m erhältlich. Anschlussleitung Rückführung Anschlussleitung...
Wie Sie Ihre Systemleitung auswählen Encoderleitungen IG128−24V−H (HTL mit 4−adriger Systemleitung) 4.4.4 IG128−24V−H (HTL mit 4−adriger Systemleitung) Hinweis! Die 4−adrigen Systemleitungen sind nicht konfigurierbar. Sie sind nur in den festen Längen 2.5 m, 5 m, 10 m, 15 m und 20 m erhältlich. Anschlussleitung Rückführung Anschlussleitung...
Wie Sie Ihre Systemleitung auswählen Leitfrequenzleitungen Servo Drives 9400 Leitfrequenzleitungen Die Konfiguration dieser Systemleitung ist abhängig von der Master−Slave−Kombination. Ermitteln Sie anhand der folgenden Tabellen den passenden Leitungstyp. Mit diesen Einstiegsdaten können Sie diese Systemleitung im elektronischen Katalog kon- figurieren und bestellen: Leitfrequenzleitungen auswählen im Elektronischen Katalog 4.5.1 Servo Drives 9400...
Ersatzteile für Systemleitungen Eigenschaften Steckverbinder Eigenschaften Steckverbinder Hinweis! Bei der Bestellung von Ersatzkontakten ist die Bestellnummer EWZ... ƒ anzugeben. – Die Verpackungseinheit beträgt 10 Stück. Das benötigte Werkzeug zum Crimpen der Ersatzkontakte ist in den ƒ Montageanleitungen der Steckverbinder EWS... angegeben. EDSYPFLD DE 9.0...
Verdrahtung der Systemleitungen Resolverleitungen EYF0017A..., EYF0020A... Resolverleitungen 6.3.1 EYF0017A..., EYF0020A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] 3(2×0.14 mm ) + (3×0.14 mm 0020 9.3 mm [3(2×AWG 26) + (3×AWG 26)] EYF xxxx A xxxx F01 S01 EYF xxxx A xxxx F05 S01 rfafs_4...
Seite 96
Verdrahtung der Systemleitungen Resolverleitungen EYF0017A..., EYF0020A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] 3(2×0.14 mm ) + (3×0.14 mm 0020 9.3 mm [3(2×AWG 26) + (3×AWG 26)] EYF xxxx A xxxx F01 S02 EYF xxxx A xxxx F05 S02 rfafs_5...
Verdrahtung der Systemleitungen Resolverleitungen EYF0017V..., EYF0020V... 6.3.2 EYF0017V..., EYF0020V... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] 3(2×0.14 mm ) + (3×0.14 mm 0020 9.3 mm [3(2×AWG 26) + (3×AWG 26)] EYF xxxx V xxxx F01 G01 EYF xxxx A xxxx F01 S0x EYF xxxx V xxxx F01 G06...
Seite 98
Verdrahtung der Systemleitungen Resolverleitungen EYF0017V..., EYF0020V... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] 3(2×0.14 mm ) + (3×0.14 mm 0020 9.3 mm [3(2×AWG 26) + (3×AWG 26)] +REF -REF +COS...
Verdrahtung der Systemleitungen Encoderleitungen EYF0018A..., EYF0019A... Encoderleitungen 6.4.1 EYF0018A..., EYF0019A... xxxx xxxx xxxx × 0,1 m 4(2×0.14 mm ) + (2×1.0 mm 0018 11.4 mm [4(2×AWG 26) + (2×AWG 18)] 4(2×0.14 mm ) + (2×1.0 mm 0019 10.8 mm [4(2×AWG 26) + (2×AWG 18)] B (SIN) (RefSIN) (RefCOS)
Seite 101
Verdrahtung der Systemleitungen Encoderleitungen EYF0018A..., EYF0019A... xxxx xxxx xxxx × 0.1 m 4(2×0.14 mm ) + (2×1.0 mm 0018 11.4 mm [4(2×AWG 26) + (2×AWG 18)] 4(2×0.14 mm ) + (2×1.0 mm 0019 10.8 mm [4(2×AWG 26) + (2×AWG 18)] EYF xxxx A xxxx F02 S03 EYF xxxx A xxxx F06 S03 efafs_1...
Seite 102
Verdrahtung der Systemleitungen Encoderleitungen EYF0018A..., EYF0019A... xxxx xxxx xxxx × 0.1 m 4(2×0.14 mm ) + (2×1.0 mm 0018 11.4 mm [4(2×AWG 26) + (2×AWG 18)] 4(2×0.14 mm ) + (2×1.0 mm 0019 10.8 mm [4(2×AWG 26) + (2×AWG 18)] EYF xxxx A xxxx F02 W02 EYF xxxx A xxxx F02 W04 EYF xxxx A xxxx F06 W02...
Seite 103
Verdrahtung der Systemleitungen Encoderleitungen EYF0018A..., EYF0019A... xxxx xxxx xxxx × 0.1 m 4(2×0.14 mm ) + (2×1.0 mm 0018 11.4 mm [4(2×AWG 26) + (2×AWG 18)] 4(2×0.14 mm ) + (2×1.0 mm 0019 10.8 mm [4(2×AWG 26) + (2×AWG 18)] B (SIN) (RefSIN) (RefCOS)
Verdrahtung der Systemleitungen Encoderleitungen EYF0018Y..., EYF0019Y... xxxx xxxx xxxx × 0.1 m 4(2×0.14 mm ) + (2×1.0 mm 0018 11.4 mm [4(2×AWG 26) + (2×AWG 18)] 4(2×0.14 mm ) + (2×1.0 mm 0019 10.8 mm [4(2×AWG 26) + (2×AWG 18)] B (SIN) (RefSIN) (RefCOS)
Verdrahtung der Systemleitungen Encoderleitungen EYF0021A..., EYF0024A... (EnDat) 6.4.7 EYF0021A..., EYF0024A... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] 14 15 BK/YE BK/RD EYF xxxx A xxxx F03 S03...
Seite 111
Verdrahtung der Systemleitungen Encoderleitungen EYF0021A..., EYF0024A... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] BK/YE BK/RD EYF 0021 A xxxx F11 S03 dfafs_11 002x xxxx...
Seite 112
Verdrahtung der Systemleitungen Encoderleitungen EYF0021A..., EYF0024A... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] 5(2×0,14 mm ) + (4×0,14 mm ) + (2×0,5 mm 0024 12,6 mm...
Verdrahtung der Systemleitungen Encoderleitungen EYF0021V..., EYF0024V... (EnDat) 6.4.8 EYF0021V..., EYF0024V... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] BK/YE BK/RD EYF xxxx V xxxx F03 G03 EYF xxxx A xxxx F03 S03 EYF xxxx V xxxx F03 G08...
Seite 114
Verdrahtung der Systemleitungen Encoderleitungen EYF0021V..., EYF0024V... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] +Sense -Sense +KTY -KTY 10 16 Clock Clock BK/YE...
Seite 115
Verdrahtung der Systemleitungen Encoderleitungen EYF0021V..., EYF0024V... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] 5(2×0,14 mm ) + (4×0,14 mm ) + (2×0,5 mm 0024 12,6 mm...
Seite 116
Verdrahtung der Systemleitungen Encoderleitungen EYF0021V..., EYF0024V... (EnDat) xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (4×0,14 mm ) + 2(2×0,5 mm 0021 12,0 mm [3(2×AWG 26) + (4×AWG 26) + 2(2×AWG 20)] 5(2×0,14 mm ) + (4×0,14 mm ) + (2×0,5 mm 0024 12,6 mm...
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... Leitfrequenzleitungen 6.5.1 EYL0017A... xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017 9,4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx W01 S01 ldaws_2 xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017...
Seite 125
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx W01 S07 ldaws_11 xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017 9,4 mm...
Seite 126
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017 9,4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx W03 S01 ldaws_8 xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017 9,4 mm...
Seite 127
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx W03 S07 ldaws_12 xxxx xxxx xxxx × 0,1 m 3(2×0,14 mm ) + (3×0,14 mm 0017 9,4 mm...
Seite 128
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx S08 S01 ldaws_13 xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm...
Seite 129
Verdrahtung der Systemleitungen Leitfrequenzleitungen EYL0017A... xxxx xxxx xxxx × 0.1 m 3(2×0.14 mm ) + (3×0.14 mm 0017 9.4 mm [3(2×AWG 26) + (3×AWG 26)] EYD xxxx A xxxx S08 W01 ldaws_15 EDSYPFLD DE 9.0...
