Lenze L-force Drives EWS0001 Montageanleitung
Quicklinks
EDKWS0001
.M/{
L-force Drives
EWS
U
W
V
KTY
U
W
V
KTY
EWS0001, EWS1001

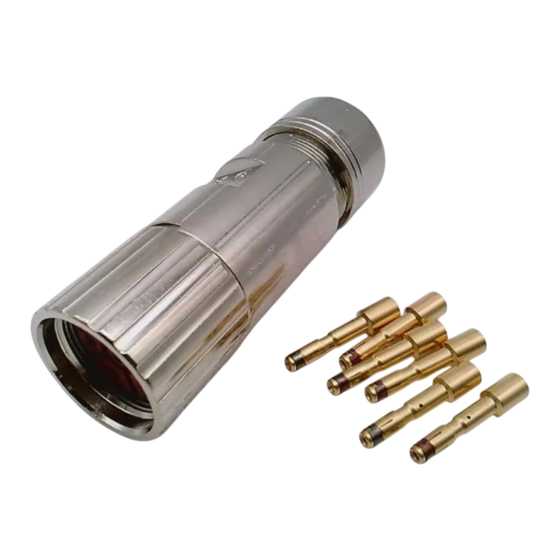

Systemstecker für Motoranschluss (Buchse)
System connector for motor connection (female)
Connecteur système pour raccordement moteur
(fiche femelle)
Conector de sistema para conexión de motor (hembra)
Connettore di sistema per collegamento motore
(femmina)
Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
U
V
W
PE
Verwandte Anleitungen für Lenze L-force Drives EWS0001
Inhaltszusammenfassung für Lenze L-force Drives EWS0001
- Seite 1 L-force Drives EDKWS0001 .M/{ Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio EWS0001, EWS1001 Systemstecker für Motoranschluss (Buchse) System connector for motor connection (female) Connecteur système pour raccordement moteur (fiche femelle) Conector de sistema para conexión de motor (hembra) Connettore di sistema per collegamento motore (femmina) ...
- Seite 2 Lesen Sie die Dokumentationen zum Grundgerät und zum Motor und das Handbuch ”Systemleitungen und Systemstecker”, bevor Sie mit den Arbeiten beginnen. Before your start working, please read the documentation for the basic unit and the motor as well as the manual ”System Cables and System Connectors”. ...
- Seite 3 75 mm EWS0001 1× 6× 60.254.11 EWS1001 75 mm ews001_02 Intercontec C0.201.00 C0.004.00 blau/blue/bleu/azul/blu ews001_11 Æ 9.5 mm ... 14.5 mm (0.37 in ... 0.57 in) ews012_10 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 4 ews001_03 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 5 44 mm 43 mm U, V, W Y1, Y2 44 mm ews001_04 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 6 7 mm 60.254.11 U, V, W 8 mm ews001_05 ews012_05b Intercontec 60.254.11 C0.201.00 C0.004.00 blau / blue 60.254.11 C0.201.00 C0.004.00 bleu / azul 60.254.11 C0.201.00 C0.004.00 60.254.11 C0.201.00 C0.004.00 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 7 × 0.5 mm² (AWG 20) GNYE × .0 mm² (AWG 18) BK (1) × .5 mm² (AWG 16)] BK (2) × .5 mm² (AWG 14)] BK (3) mpama_2_ews EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 8 Click! Click! ews001_07 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 9 Click! ews001_08 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 10 ews001_09 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 11 9 … 10 Nm (80 … 89 lb-in) ews001_10 ews001_13 EDKWS0001 DE/EN/FR/ES/IT 6.0...
- Seite 12 © 08/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans-Lenze-Str. 1 Breslauer Straße 3 D-31855 Aerzen D-32699 Extertal Germany Germany +49 (0)51 54 / 82-0 00 80 00 / 24 4 68 77 (24 h helpline) ...
