Chauvet Professional Ovation E-910FC Schnellanleitung

Vorschau ausblenden Andere Handbücher für Ovation E-910FC:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Quick Reference Guide
* Lens tubes sold separately
English
EN
Español
ES
Français
FR
Deutsch
DE
Nederlands
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvet Professional Ovation E-910FC

Inhaltszusammenfassung für Chauvet Professional Ovation E-910FC

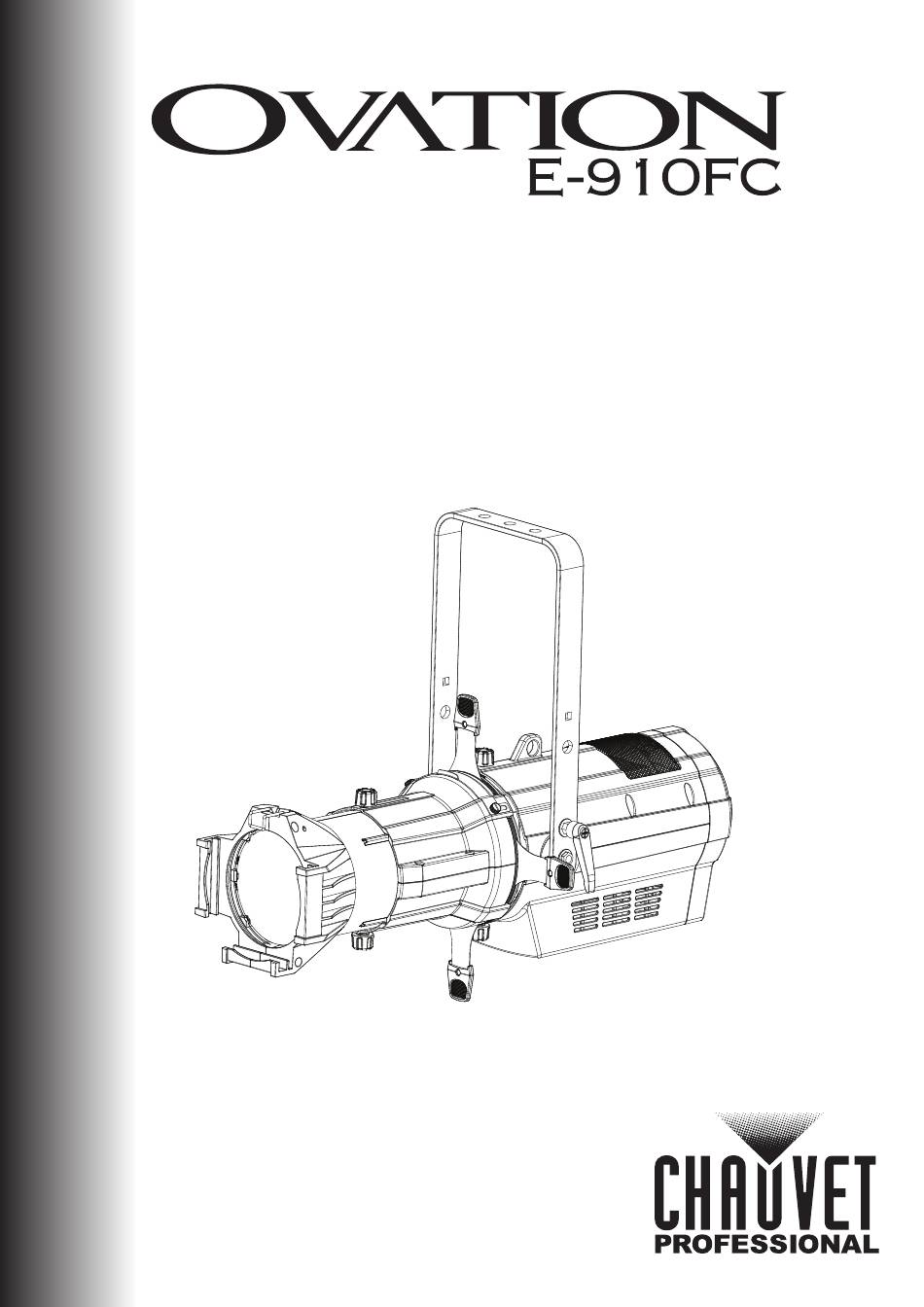

  • Seite 1 Quick Reference Guide English Español Français Deutsch Nederlands * Lens tubes sold separately...

  • Seite 2: Safety Notes

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking It is possible to link up to 6 Ovation E-910FC products at 120 VAC, 11 products at 208 V, or 12 products at 230 VAC. Never exceed this number. Power-linking cords can be purchased separately.

  • Seite 3: Dmx Linking

    Remove blown fuse and replace with a good fuse of the same type and rating. Screw the fuse holder cap back in place and reconnect power. DMX Linking The Ovation E-910FC will work with a DMX controller using a 3- and 5-pin DMX serial connection. A DMX Primer is available from www.chauvetprofessional.com. DMX Connection The Ovation E-910FC uses a 3- and 5-pin DMX data connection for its DMX personalities: 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, and HSV.
  • Seite 4 Virtual Color Wheel (VCW) The Ovation E-910FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a standalone control mode for manual use and as a control channel in select DMX personalities. More than 30 premixed colors, custom blended by Chauvet engineers, are available to call up for easier programming.
  • Seite 5 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation E-910FC QRG Rev. 14...
  • Seite 6 Use proper protective equipment to prevent burns. Keep a safe distance from flammable objects. NOTICE: When operating in Fan Mode: Off, output of the fixture will be reduced and will not reach the same levels as when using other fan modes. Ovation E-910FC QRG Rev. 14...

  • Seite 7: Dmx Values

    Dimmer speed 2 088  095 Dimmer speed 3 (slowest) 096  103 Fan auto 104  111 Fan on 112  119 Fan off 120  127 Fan silent 128  255 Reserved for future use Ovation E-910FC QRG Rev. 14...
  • Seite 8 Dimmer speed 2 088  095 Dimmer speed 3 (slowest) 096  103 Fan auto 104  111 Fan on 112  119 Fan off 120  127 Fan silent 128  255 Reserved for future use Ovation E-910FC QRG Rev. 14...
  • Seite 9 000  255 0–100% Channel Function Value Percent/Setting Dimmer 000  255 0–100% Virtual color wheel 000  255 Refer to Virtual Color Wheel Chart Color temperature 000  255 Refer to Color Temperature Chart Ovation E-910FC QRG Rev. 14...

  • Seite 10: Guía De Referencia Rápida

    GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Ovation E-910FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

  • Seite 11: Montaje

    GUÍA DE REFERENCIA RÁPIDA Alimentación en Cadena Puede enlazar hasta 6 productos Ovation E-910FC a 120 V, 11 productos a 208 V o 12 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.
  • Seite 12 Rueda de Color Virtual (VCW) El Ovation E-910FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo.
  • Seite 13 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation E-910FC QRG Rev. 14...
  • Seite 14 Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objectos inflamable. AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador. Ovation E-910FC QRG Rev. 14...
  • Seite 15 096  103 Ventilador a modo auto 104  111 Ventilador a modo encendido 112  119 Ventilador a modo apagado 120  127 Ventilador a modo silencio 128  255 Reservado para utilización futura Ovation E-910FC QRG Rev. 14...
  • Seite 16 096  103 Ventilador a modo auto 104  111 Ventilador a modo encendido 112  119 Ventilador a modo apagado 120  127 Ventilador a modo silencio 128  255 Reservado para utilización futura Ovation E-910FC QRG Rev. 14...
  • Seite 17 Canal Función Valor Porcentaje/Configuración Atenuador 000  255 0–100% Temperatura del color 000  255 Referirse a Tabla de colores VCW Rueda de color virtual 000  255 Referirse a Gráfico de temperaturas de color Ovation E-910FC QRG Rev. 14...

  • Seite 18: Manuel De Référence

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence du Ovation E-910FC (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com...

  • Seite 19: Raccordement Dmx

    240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 6 Ovation E-910FC à 120 V, 11 unités à 208 V ou 12 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.
  • Seite 20 Roue de Couleurs Virtuelles (VCW) Le Ovation E-910FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
  • Seite 21 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation E-910FC QRG Rev. 14...
  • Seite 22 REMARQUE: Lors du functionnement en mode ventilateur: Lorsque le ventilateur est à l’arret, le rendement de l’appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l’utilisation des autres modes de ventilateur. Ovation E-910FC QRG Rev. 14...
  • Seite 23 088  095 Mode 3 de vitesse d'assombrissement (lente) 096  103 Ventilateur automatique 104  111 Ventilateur allumé 112  119 Ventilateur éteint 120  127 Ventilateur silencieux 128  255 Réservé pour une utilisation future Ovation E-910FC QRG Rev. 14...
  • Seite 24 088  095 Mode 3 de vitesse d'assombrissement (lente) 096  103 Ventilateur automatique 104  111 Ventilateur allumé 112  119 Ventilateur éteint 120  127 Ventilateur silencieux 128  255 Réservé pour une utilisation future Ovation E-910FC QRG Rev. 14...
  • Seite 25 Fonction Valeur Pourcentage/Configuration Gradateur 000  255 0–100% Roue de couleurs virtuelle 000  255 Consultez la section Gamme de couleurs Température de couleur 000  255 Consultez la section Gamme des températures de couleur Ovation E-910FC QRG Rev. 14...

  • Seite 26: Haftungsausschluss

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Ovation E-910FC finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 27: Dmx-Verbindung

    Serienschaltung der Geräte Sie können bis zu 6 Ovation E-910FC Geräte bei 120 V AC, 11 Geräte bei 208 V und 12 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

  • Seite 28: Montage

    Sie es auf der Rückseite des Geräts durchschlaufen * Objektivtubus separat erhältlich Montageansicht Linsenröhren Folgende Linsenröhren sind erhältlich: • 19°, 26°, 36° und 50° mit Gel-Rahmen (Zubehör für 6.25"/159 mm) • 14°, 15–30° und 25°–50° Zoom-Gel-Rahmen (Zubehör für 7.5"/191 mm) Ovation E-910FC SAL Rev. 14...

  • Seite 29: Farbtemperatur-Tabelle

    SCHNELLANLEITUNG Virtuelles Farbrad (VCW) Der Ovation E-910FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad ( Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten.Die zum Mischen dieser Farben verwendeten DMX-Werte sind...
  • Seite 30 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation E-910FC SAL Rev. 14...
  • Seite 31 Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein. HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi. Ovation E-910FC SAL Rev. 14...
  • Seite 32 Dimmer-Geschwindigkeits-Modus 2 088  095 Dimmer-Geschwindigkeits-Modus 3 (langsamste) 096  103 Lüfter Auto-Modus 104  111 Lüfter eingeschaltet 112  119 Lüfter ausgeschaltet 120  127 Lüfter lautlos 128  255 Reserviert für zukünftige Verwendung Ovation E-910FC SAL Rev. 14...
  • Seite 33 Dimmer-Geschwindigkeits-Modus 2 088  095 Dimmer-Geschwindigkeits-Modus 3 (langsamste) 096  103 Lüfter Auto-Modus 104  111 Lüfter eingeschaltet 112  119 Lüfter ausgeschaltet 120  127 Lüfter lautlos 128  255 Reserviert für zukünftige Verwendung Ovation E-910FC SAL Rev. 14...
  • Seite 34 0–100% Bernsteinfarben 000  255 0–100% Neongrün 000  255 0–100% Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 0–100% Virtuelles Farbrad 000  255 Siehe Tabelle: Virtuelles Farbrad Farbtemperatur 000  255 Siehe Farbtemperatur-Tabelle Ovation E-910FC SAL Rev. 14...

  • Seite 35: Beknopte Handleiding

    BEKNOPTE HANDLEIDING Over deze handleiding De Ovation E-910FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Seite 36 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 6 Ovation E-910FC-producten koppelen bij 120 V, 11 producten bij 230 V, 12 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
  • Seite 37 * Lensbuizen worden apart verkocht Montage boven het hoofd Lensbuizen De volgende lensbuizen zijn aan te schaffen: • 19°, 26°, 36° en 50° met gelframe (159 mm accessoires) • 14°, 15–30° en 25°–50° zoom gelframe (91 mm accessoires) Ovation E-910FC QRG Rev. 14...
  • Seite 38 BEKNOPTE HANDLEIDING Virtueel kleurenwiel De Ovation E-910FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.
  • Seite 39 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation E-910FC QRG Rev. 14...
  • Seite 40 Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen. LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi. Ovation E-910FC QRG Rev. 14...
  • Seite 41 088  095 Dimmer snelheidsmodus 3 (langzaam) 096  103 Ventilator automatische modus 104  111 Ventilator aan modus 112  119 Ventilator uit modus 120  127 Ventilator stil 128  255 Gereserveerd voor toekomstig gebruik Ovation E-910FC QRG Rev. 14...
  • Seite 42 088  095 Dimmer snelheidsmodus 3 (langzaam) 096  103 Ventilator automatische modus 104  111 Ventilator aan modus 112  119 Ventilator uit modus 120  127 Ventilator stil 128  255 Gereserveerd voor toekomstig gebruik Ovation E-910FC QRG Rev. 14...
  • Seite 43 000  255 0–100% Lime 000  255 0–100% Kanaal Functie Waarde Percentage/Instelling Dimmer 000  255 0–100% Virtueel kleurenwiel 000  255 Raadpleeg de sectie Kleurenkaart Kleurtemperatuur 000  255 Raadpleeg de sectie Kleurtemperatuur-kaart Ovation E-910FC QRG Rev. 14...
  • Seite 44 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. UL 1573 CSA C22.2 No. 166 E113093 Ovation E-910FC QRG Rev. 14...
