Symbol CRD4600 Kurzübersicht Seite 8

8

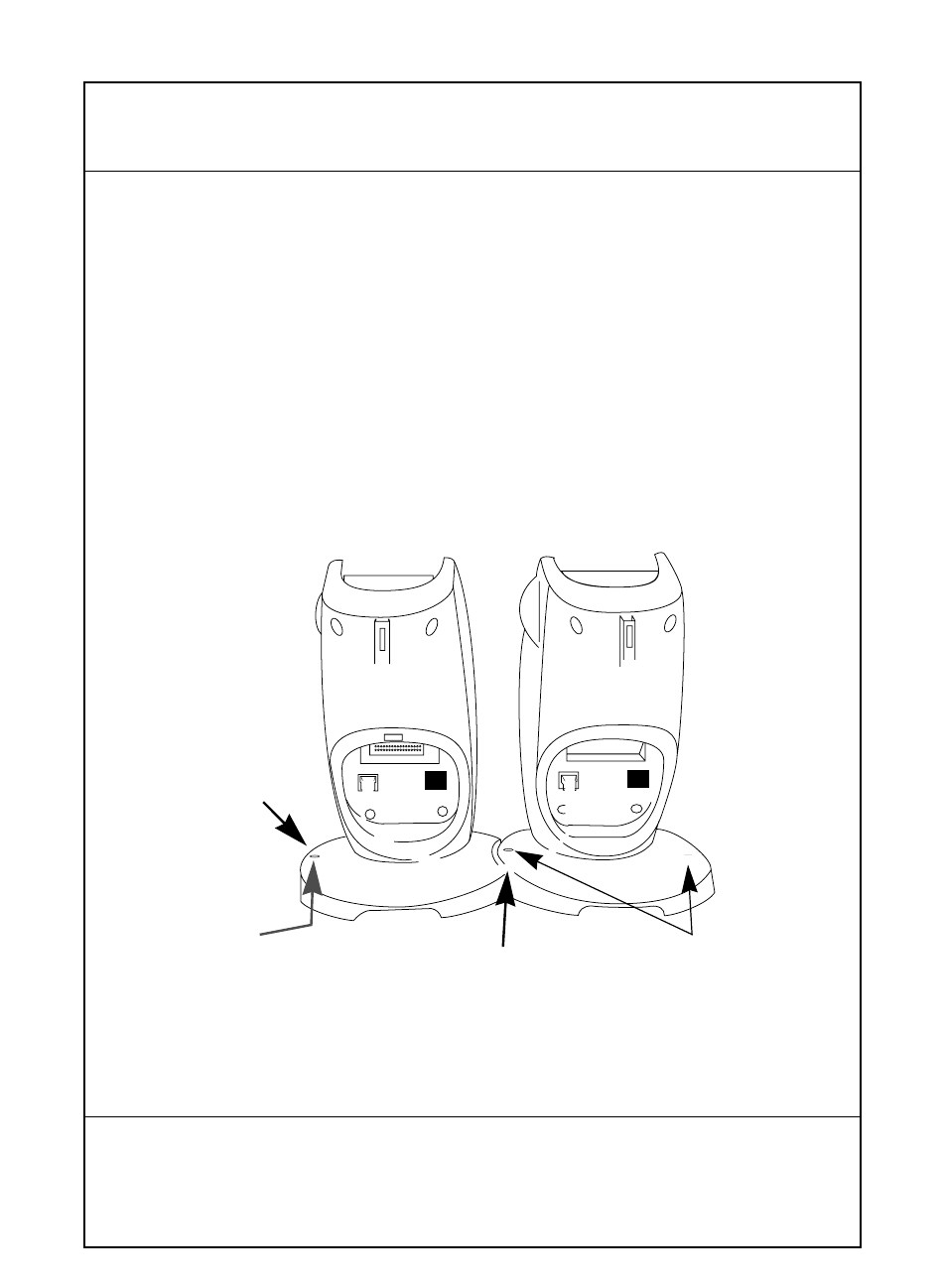

Montage und Zusammenschluß mehrerer Cradles
1. Positionieren Sie die Einkerbungen an der Seite einer
Cradle-Basis über die Zinken der nächsten Cradle-Basis.
Richten Sie die Löcher aus und fixieren Sie diese mit den
mitgelieferten 8-er Kreuzschlitzschrauben.
2. Legen Sie das zylindrische Distanzstück unter das
Montageloch auf der freien eingekerbten Seite der Basis
(zur Unterstützung).
3. Wenn Sie es wünschen, fixieren Sie den Cradle auf einer
flachen Oberfläche mit der entsprechenden Hardware.
Schraube zwecks
Fixierung eindrehen
Distanzstück
auf Basisunter-
seite einlegen
Kurzübersicht
Löcher ausrichten und
Schrauben zwecks
Fixierung eindrehen
Schraube zwecks
Fixierung eindrehen
