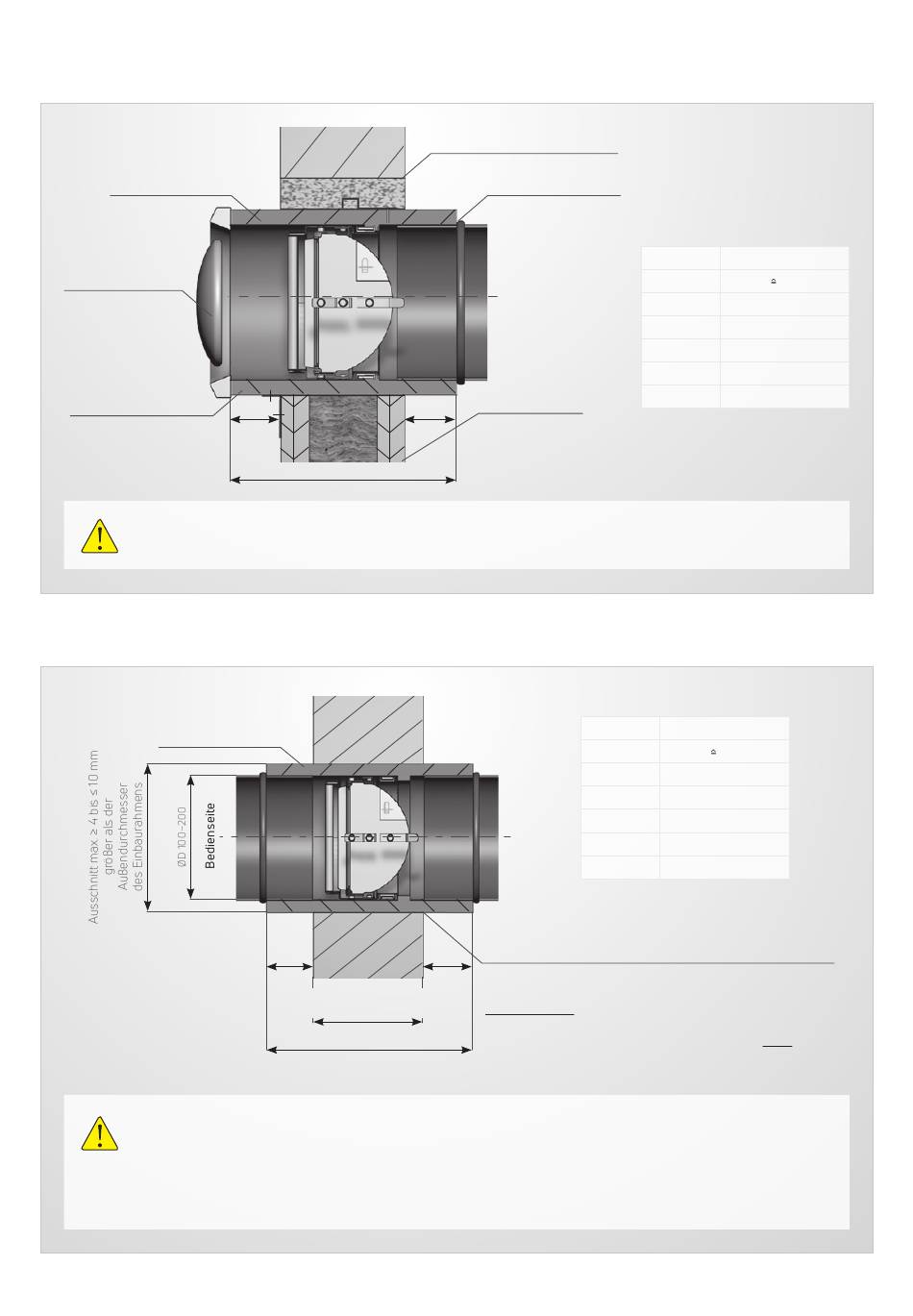

Einbaubeispiel in massiven Wänden aus Mauerwerk (ED) oder leichte Trennwände
(EW-L) mit Tellerventil Typ VMT oder mit Abdeckgitter Typ ÜSG-M
Einbaurahmen Typ ED
Stahltellerventil VMT
oder Abdeckgitter
ÜSG-M
Einbaurahmen Typ EW-L
Bitte beachten: Handelsübliche Stahltellerventile sind nicht zu verwenden, da die in den Einbaurahmen
hineinragende Spindel den Schließvorgang der Brandschutzklappe im Brandfall verhindern würde.
Trockeneinbau in eine massive Wand
Einbaurahmen Typ ED
Bitte beachten: Die Brandschutzklappe BEK ist mindestens einseitig an Lüftungsleitungen aus nicht brennbaren
oder aus brennbaren Baustoffen anzuschließen, elastische Stutzen sind möglich. Im Brandfall dürfen thermische
Ausdehnungen keine erheblichen Kräfte ausüben. Dann sind entsprechend dem Bedarf Ausgleichsmaßnahmen
vorzusehen. Allgemein kann der Ausgleich durch eine geeignete Leitungsverlegung erfolgen.
Der Anschluss der Luftleitung mit elastischem Stutzen (Aluflex-Rohr) wird empfohlen!
Ü**
210 mm
Ü**
Betonwandstärke mind. 100 mm
Mauerwerk mind. 100 mm
210 mm
Mauerwerk, Porenbeton oder
Decke aus Beton bzw. Porenbeton
Stecknippel NP bauseits
Leichte Trennwand
Ü**
** Ü = Überstand
Wandstärke
Umlaufender Spalt 2 bis 5 mm Hülse einpassen, mit Strulik
SBK 2000 einstreichen und verkleben oder mit Fugenfüller
verspachteln.
Ü**
Hinweise:
Für das fachgerechte Einbringen des Strulik SBK 2000 Klebers
sollte unbedingt eine Handdruck pistole für Beutel (Mindestauf-
nahme 850 g) verwendet werden.
Für das fachgerechte Einbringen des Fugenfüllers muss eine
Fugenpistole / Mörtelspritze verwendet werden.
Produktinformation – Brandschutzklappe Typ BEK
** Ü = Überstand
Wandstärke
Überstand
100 mm
55 mm ( Darstellung)
115 mm
40 – 55 mm
120 mm
35 – 55 mm
125 mm
30 – 55 mm
150 mm
5 – 55 mm
175 mm
0 – 55 mm
Überstand
100 mm
55 mm ( Darstellung)
115 mm
40 – 55 mm
120 mm
35 – 55 mm
125 mm
30 – 55 mm
150 mm
5 – 55 mm
175 mm
0 – 55 mm
7
