Ensamble

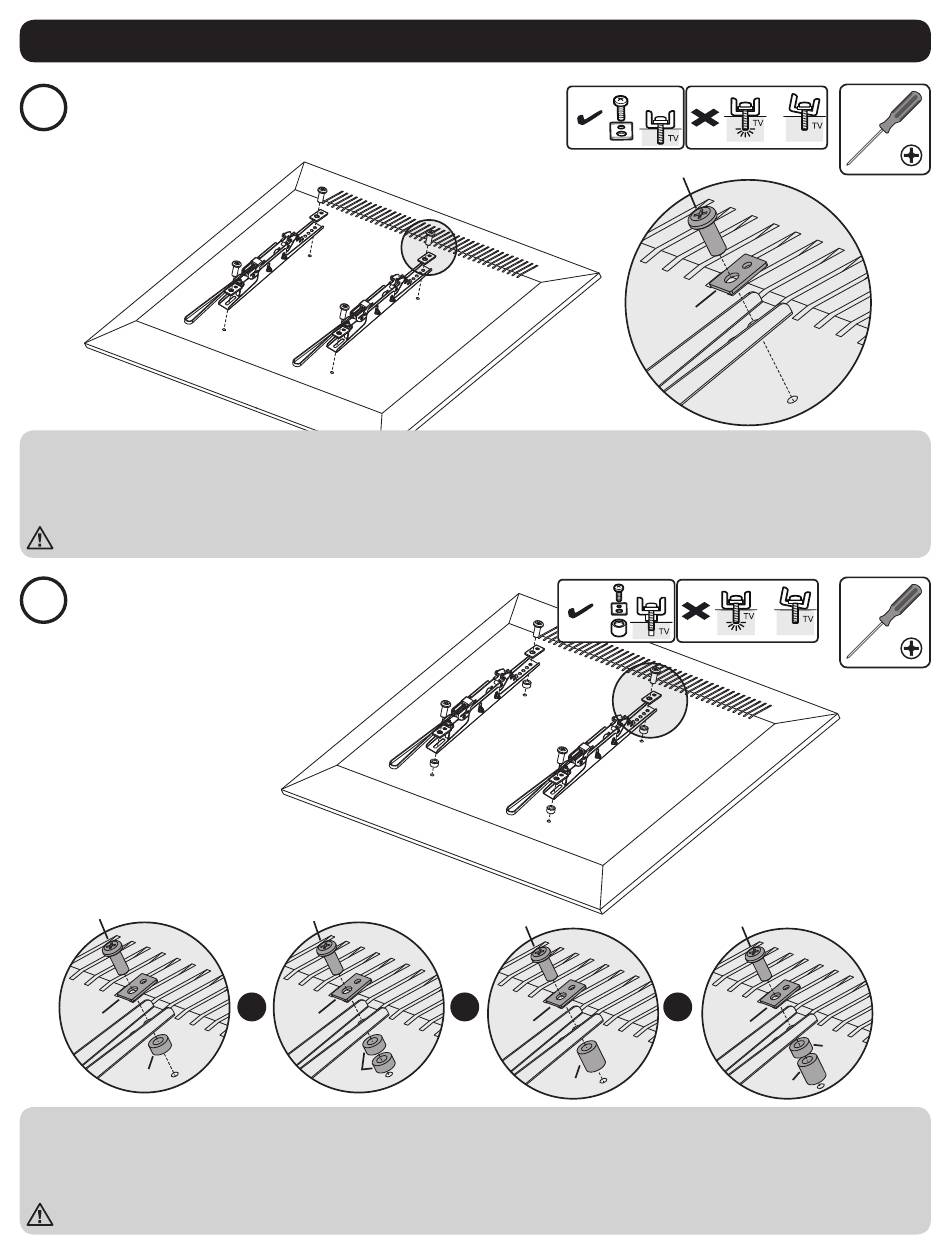

7a
Instale los Soportes Adaptadores
Para Pantallas de Respaldo Plano
Nota: Elija los tornillos y espaciadores de acuerdo al tipo de pantalla.
• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.
• Repita el procedimiento para la segunda pantalla.
Apriete todos los tornillos pero no en exceso.
7b
Instale los Soportes Adaptadores
Para Pantalla con Parte Posterior Cóncava o
para Acceder a las Entradas de Audio y Video
M-C
M-F
M-G
Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.
• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.
• Repita el procedimiento para la segunda pantalla.
Apriete todos los tornillos pero no en exceso.
M-C / M-D / M-E
o
M-F
M-G
M-A / M-B / M-C
M-D / M-E
o
M-F
M-H
22
M-F
M-D / M-E
o
M-F
M-G
M-H
